پالس موج: | موج نیمه سینوسی | اوج شتاب: | 150 m 20000m / s2 |
---|---|---|---|
مدت زمان پالس: | 20 0. 0.6 | حداکثر فرکانس شوک: | 80 بار در دقیقه |
حداکثر ارتفاع شوک: | 1500mm | حداکثر ظرفیت بارگیری: | 10 کیلوگرم |
برجسته: | تجهیزات تست تخلیه شارژ باتری,ژنراتور ارتعاش فرکانس بالا |

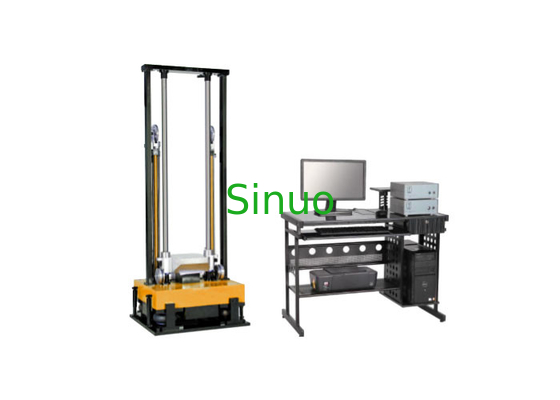

IEC62133 باتری های سلول 20000 متر بر ثانیه از سیستم تست خطر تصادف شوک شتاب مکانیکی
بررسی اجمالی:
این سیستم تست شوک کاملاً اتوماتیک برای اندازه گیری و اطمینان از عملکرد شوک محصولات و بسته ها طراحی شده است. این می تواند تست شوک عادی را با موج نیمه سینوسی ، موج مربع ، موج اره و غیره انجام دهد ، محصولات را در شرایط شوک محیط واقعی شبیه سازی کند ، بنابراین ساختار محصولات و بسته ها را بهبود می بخشد.
سازگار با استاندارد:
مطابق بند IEC62133: 2017 بند 7.3.4 ، IEC62133: 2012 بند 7.3.4 ، بند 6.6.4 IEC60086-4 ، IEC 60068-2-29 ، YD / T 2344.1 و غیره.
ویژگی:
1. این سیستم تست شوک اتوماتیک با سیستم عامل ویندوز ، آسان است
بهره برداری ، اپراتور فقط نیاز به تایپ داده های تست ، سیستم به صورت خودکار پیکربندی می کند
پارامترها و دستگاه کنترل ، تست شوک را با دقت تمام کنید.
2. با دستگاه ترمز ضد شوک ، جدول شوک به طور آزاد سقوط می کند ، هنگامی که پد موج شوک دوباره به زمین می خورد ،
تأثیر پیستون ترمز هیدرولیکی در نتیجه ترمز میز شوک ، از شوک ثانویه جلوگیری کرده و به داده های شوک دقیق دست پیدا می کند.
3. با دستگاه میرایی ارتعاش موثر؛ برای تست کننده شوک بزرگ ، هنگامی که تست شوک آن را دارای یک نیروی ضربه فوری بزرگ ، این دستگاه تا حد زیادی ضربات شوک به کف ، کوچکتر از 350 mm 350mm آنهایی که نیاز به پایه و اساس خاص ، نصب آسان نیست.
4. تنظیم دیجیتال از ارتفاع شوک ، جدول شوک به طور خودکار بلند ، با دقت کنترل بالا و تکراری خوب.
5. با سیستم اندازه گیری شوک ، داده های انرژی شوک و موج با زمان واقعی پیکربندی شده است
نمایش دادن.
6. با ژنراتور شتاب بالا ، برای نمونه های تست کوچک که به مقدار بالایی احتیاج دارند
آزمون شوک شتاب ، قادر به ایجاد ژنراتور شتاب بالا در جدول شوک است ، می تواند به دست آورد
شتاب بالاتر از تستر شوک سری IS طبق اصل انتقال انرژی ضربه. برای نمونه کوچکتر از 200 200 میلی متر مورد نیاز آزمایش: شتاب اوج 5000-50000m / s2 ، مدت زمان شتاب 0.2 ~ 1ms.
پارامترهای اصلی فنی سیستم تست شوک:
حداکثر ظرفیت بارگیری | 10 کیلوگرم (قابل تنظیم است) |
ابعاد نیمکت | 200 میلی متر 200 میلی متر (قابل تنظیم است) |
پالس موج | موج نیمه سینوسی |
شتاب اوج شوک | موج نیمه سینوسی: 200 m 20000m / s2 |
مدت زمان پالس | موج نیمه سینوسی: 20 0. 0.6 میلی متر |
حداکثر فرکانس شوک | 80 بار در دقیقه |
حداکثر ارتفاع شوک | 1500 میلی متر |
ابعاد خارجی | 1000mm × 500mm × 2700mm |
مصرف برق | 2.5KVA |
توده نیمکت | 1500 کیلوگرم |
قدرت | AC 380V ± 10٪ 3 فاز ، 60 هرتز |
مشاوره شوک ضد ثانویه | دستگاه ترمز اصطکاک هیدرولیک |
شرایط کار | توان: AC 380V 10 3 3 فاز ، 60 هرتز |
محیط محیط: 5 ℃ -40 | |
رطوبت نسبی: 90 ≤ (25 ℃) | |
محیط اطراف: بدون تهویه مناسب ، بدون خوردگی ، به دور از تأثیر الکترومغناطیسی و منبع لرزش قوی. |
عملکرد و ویژگی ها | این سیستم تست ضربه شوک هیدرولیک دارای سیستم کنترل و اندازه گیری ویژه طراحی شده است | |
اتخاذ USB2.0 در ارتباط با کامپیوتر ، انتقال سیگنال کنترل و اندازه گیری داده ها. | ||
با استفاده از عملکرد قطع برق ، بلند کردن نیمکت عملکرد و محدودیت عملکرد زنگ خطر قبل از شوک ، ایمنی قابل اعتماد. | ||
پایه در سیستم اندازه گیری پویا ، آنالیز و کنترل پویا با کیفیت بالا ، سیستم کنترل ضربه نیز برای پالس شوک و آنالیز حرفه ای است. متشکل از سیستم کنترل ، سیستم اندازه گیری و نرم افزار مبتنی بر ویندوز ، سخت افزار اتخاذ ماژول و طراحی کم سر و صدا ، مدار عملکرد کنترل و اندازه گیری را در کابینت رابط و با ترکیب ساختار مستقل (کابینت کنترل و اندازه گیری کابینت جداگانه) تحقق بخشید. از ارتباطات USB2.0 ، مستقل از رایانه استفاده کنید. برای شوک نرمال و شوک سنگین محیطی برای ضبط ، اندازه گیری و تجزیه و تحلیل رویداد. مطابق با استاندارد ISO ، MIL-STD ، IEC ، OEO ، ASTM و غیره | ||
پارامترهای فنی | کانال ورودی | |
کانال ورودی | کانال ورودی برقی با ورودی | |
فرکانس نمونه برداری | حداکثر 200k | |
دامنه ولتاژ | -10Vp ~ + 10Vp | |
حالت کوپلینگ | حالت الکتریکی | |
قطعنامه ADC | 16 نیش | |
عرض پالس | 0.5-1000 میلی متر | |
شتاب | 5000 گرم | |
محدوده دینامیکی | 80dB | |
اعوجاج کامل هارمونیک | <-95dB | |
نسبت سیگنال به نویز | > 95dB | |
دقت فرکانس | 0.01٪ | |
انطباق استاندارد | استانداردهای ISO ، MIL-STD-810 یا سفارشی | |
Trigger خارجی | با | |
پارامترهای مکانیکی | ||
بعد، ابعاد، اندازه | 242mm 220mm × 96mm | |
وزن | 2.5 کیلوگرم | |
فیلتر دیجیتال تطبیقی | نوع فیلتر | فیلتر کم گذر و گذر بالا می تواند همزمان استفاده کند |
ویژگی های تصفیه | قادر به تنظیم کانال فیلترهای مختلف برای هر کدام هستید. | |
پارامتر فیلتر پایین گذر | بدون فیلتر ، فرکانس قطع ، نسبت فیلتر | |
پارامتر فیلتر بالا گذر | فرکانس برش را فیلتر نکنید | |
موج ایده آل | نوع موج | موج نیمه سینوسی ، موج ذوزنقه ، اوج نهایی دیدم پالس شوک دندان |
انطباق استاندارد | استانداردهای ISO ، MIL-STD-810 یا سفارشی | |
کالیبراسیون خودکار | به طور خودکار موج ضبط را به موج ایده آل اضافه کنید | |
تایید | تفاوت مقایسه خودکار موج گرفتار و موج تنظیم | |
نمایش دادن | قوام موج گرفته شده و تنظیم موج را نمایش دهید | |
ماشه | منبع محرک | کانال ورودی ، ماشه خارجی ، غیر ماشه را شبیه سازی کنید |
ماشه | دو لبه | |
سطح شروع | 1 ~ 99٪ شتاب موج ایده آل نسبی | |
حالت در حال اجرا | دستی ، دویدن خودکار. | |
کاهش نویز خودکار | عملکرد اختیاری ، تنظیم صداهای کاهش درصد لبه ماشه: لبه دو لبه | |
ذخیره داده | دستگاه حافظه | ضبط داده ها ، فروشگاه سیگنال ، محتوا را می توان با توجه به نیاز مورد نظر تنظیم کرد |
نمایش مجدد | موج شوک پخش مجدد دستی | |
خروجی داده | خروجی مستقیم به گزارش اکسل | |
گزارش آزمایش WORD | طبق تنظیمات کاربر بطور خودکار گزارش کلمه را ایجاد می کند ، محتوا را گزارش می دهد و قالب کاربر را می توان سفارشی کرد | |
سوابق در حال اجرا | خودکار نرم افزار روند اجرا را ضبط می کند | |
رابط نرم افزار (نیم نمودار موج سینوسی) | ||
قله نهایی موج اره (اختیاری) | ||
اختیاری موج ذوزنقه ای | ||
تولید کننده موج نیمه سینوسی | تولید کننده موج نیمه سینوسی عمدتا از لاستیک صنعتی ساخته شده است (با توجه به مقاومت لاستیک و پلیمریزاسیون). همانطور که از تصویر نشان می دهد ، ژنراتور موج استوانه ای ، با ضخامت های مختلف را تصویب می کند. ضخامت های مختلف در کنار هم ، با قدرت چند برابر ، میزان پالس شوک مختلف را درک می کنند. | |
