محدوده دما: | -40 150 + 150 | محدوده رطوبت: | 20 % RH ~ 98 % RH |
---|---|---|---|
دوره تست: | می تواند سفارشی | دما زمان گرمایش: | 5 ℃ / دقیقه (از -40 ℃ تا 80) |
دما زمان خنک کننده: | 5 ℃ / دقیقه (از 80 ℃ تا 40 ℃) | مواد اتاق داخلی: | فولاد ضد زنگ |
برجسته: | تجهیزات تست تخلیه شارژ باتری,آنالیزور تخلیه باتری |

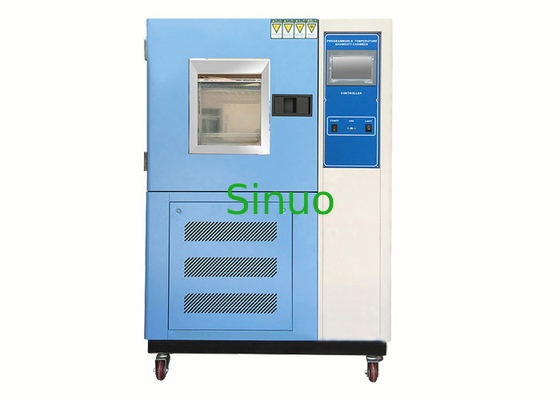

دوچرخه سواری حرارتی باتری IEC 62133 دوچرخه سواری حرارتی با دمای کم و زیاد
بررسی اجمالی:
این تجهیزات تست دوچرخه سواری درجه حرارت پایین و بالا ، عمدتاً برای محصولات برقی و الکترونیکی ، تست اجزای سازنده و سایر مواد دمای پایین ، متناوب دما ، تست گرمای مرطوب ، آزمایش قابلیت اطمینان شبیه سازی محیط و غیره مورد استفاده قرار می گیرد.
این تجهیزات تست ، کنترلر میکرو رایانه ای با دقت بالا ، قابل برنامه ریزی ، صفحه نمایش لمسی LCD با رنگی 7 اینچ و TFT و نرم افزار هوشمند را اتخاذ می کند که می تواند به عملکرد آسان و انسانی دست یابد.
سازگار با استاندارد:
مطابق بند 7.2.4 IEC62133: 2017 ، بند 7.2.4 IEC62133: 2012 ، بند 6/4.2 IEC60086-4 و غیره
پارامترهای فنی:
حجم و ابعاد | |
جلد مؤثر | 150L (قابل تنظیم است) |
ابعاد داخلی | W500 mm * H600 mm * D500 mm (قابل تنظیم است) |
ابعاد کلی | W700mm * H1750mm * D1570mm (قابل تنظیم است) سخنان مهربان: pls ابعاد کلی دقیق به نقاشی طراحی نهایی اشاره دارد! |
کارایی | |
وضعیت | نوع خنک کننده هوا در دمای محیط + 5 ℃ ~ + 35 ، رطوبت نسبی - 85٪. بدون بار (بدون نمونه در منطقه آزمایش) |
دما دامنه | -40 150 + 150 |
دما نوسان | ± 0.5 |
دما انحراف | 2.0 |
دما یکنواختی | .02.0 |
دما زمان گرمایش | از -40 ℃ تا 80 ℃ ، به طور متوسط غیر خطی با دامنه کامل در حدود 5 ℃ در دقیقه ، بدون بار |
دما زمان خنک کننده | از 80 ℃ تا -40 ℃ ، به طور متوسط غیر خطی با دامنه کامل در حدود 5 ℃ در دقیقه ، بدون بار |
دما برانداز | ± 2 |
حداکثر بارگذاری | نه |
محدوده رطوبت | 20 % RH ~ 98 % RH |
نوسان رطوبت | ± 2.5 R RH |
انحراف رطوبت | > 75٪ RH: ≤ + 2 ، -3٪ RH ، <75٪ RH: ± ± 5٪ RH |
ثابت حداکثر. بار گرمایش | نه |
درجه حرارت کنترل رطوبت نمودار | |
سر و صدا | d70dB (A سطح) |
ساختار و مواد | |
اتاق خارجی | ورق گالوانیزه رنگی با رزین بالا ، رزین دوتایی را تصویب کنید. |
اتاق داخلی | محفظه داخلی با ضخامت 1.2 میلی متر SUS # 304 با درجه حرارت بالا و پایین فولاد ضد زنگ مقاومت پایین با ضخامت ضد زنگ 2 میلی متر # 304 فولاد با استحکام اتصال لوله مربعی با استحکام بالا ، ظرفیت بارگیری با 50250KG / |
مواد عایق | مواد عایق کف فوم پلی یورتان PU با استحکام بالا ، با ضخامت 100 میلی متر ، ضریب حفظ حرارت کمتر از 0.0212kcal / محتوا را محکم کنید. |
درب اتاق | درب تک درب ، اندازه درب: W500XH600mm. |
پنجره مشاهده | دارای پنجره مشاهده شیشه ای خلا (W300 xH400mm) روی درب؛ و قاب درب با دستگاه های ضد الکتریسیته مقاوم در برابر حرارت ، ضد یخ زدگی ، رعایت دقیق نمونه تحت آزمایش را تضمین می کند |
سوراخ تست | یک سوراخ آزمایش 50 میلی متری در سمت چپ محفظه ، با مهر و موم سیلیکون و پوشش استیل ضد زنگ. |
آب بندی | نوار لاستیکی سیلیکونی وارداتی اصلی را با عملکرد آب بندی بالایی تصویب کنید |
دارنده نمونه | دارنده نمونه فولاد ضد زنگ SUS # 304 ، 2 لایه ، ظرفیت بارگیری: 50KG / لایه >. |
پورت تعادل فشار | دستگاه تعادل فشار نوع مکانیکی نصب شده برای جلوگیری از اختلاف فشار در مقاومت اتاق تست در هنگام انجام فشار زیاد تأثیر می گذارد. تست رطوبت بالا. |
نورپردازی داخل اتاق | با یک نور صرفه جویی در مصرف انرژی با نام تجاری فیلیپ (9W) در داخل پنجره مشاهده |
تفاوت روشهای تست دوچرخه سواری حرارتی بین IEC 60086-4 و IEC 62133-1 چگونه است؟
روال آزمایش طبق بند IEC 60086-4: 2014 ماده 6.4.2:
سلول های آزمایش و باتری ها باید حداقل 6 ساعت در دمای آزمایش 72 ذخیره شوند ، و به دنبال آن حداقل 6 ساعت در دمای آزمایش -40 ذخیره می شوند. حداکثر زمان انتقال به هر دما 30 دقیقه است. هر سلول آزمایش و باتری 10 بار تحت این عمل قرار می گیرد. این پس از آن حداقل به مدت 24 ساعت در دمای محیط ذخیره می شود.
برای سلول های بزرگ و باتری ها مدت زمان قرار گرفتن در معرض دمای آزمایش حداقل به جای 6 ساعت حداقل 12 ساعت است.
روش تست طبق بند 7.2.4 IEC 62133-1: 2017:
سلول ها یا باتری های کاملاً شارژ شده طبق اتاق زیر در اتاق های پیش نویس اجباری تحت چرخه دمایی قرار می گیرند (-20 ℃ ، +75).
مرحله 1: سلول ها یا باتری ها را در دمای محیط +75 75 2 ℃ به مدت 4 ساعت قرار دهید.
مرحله 2: دمای محیط را در مدت 30 دقیقه به 5 ± 5 20 20 تغییر دهید و حداقل در 2 ساعت در این درجه حرارت حفظ کنید.
مرحله 3: دمای محیط را در مدت زمان 30 دقیقه به -20 ℃ 2 ℃ تغییر دهید و به مدت 4 ساعت در این درجه حرارت نگهداری کنید.
مرحله 4: دمای محیط را در مدت 30 دقیقه به 5 ± 5 20 20 تغییر دهید و حداقل در 2 ساعت در این درجه حرارت حفظ کنید.
مرحله 5: مراحل 4 تا 4 چرخه بعدی را تکرار کنید. انتقال از مرحله 4 به مرحله 1 در مدت 30 دقیقه.
مرحله ششم: بعد از چرخه پنجم ، سلول ها یا باتری ها را ذخیره کرده و پس از مدت زمان استراحت حداقل 24 ساعت ، یک بررسی بصری انجام دهید.
