جزئیات محصول:
پرداخت:
|
| استانداردها: | IEC UL VDE BS و غیره | کاربرد: | تست ایمنی برق |
|---|---|---|---|
| محتویات تست: | چندگانه | ساختار: | کفپوش |
| برجسته: | تجهیزات تست برق,تجهیزات تست هیپوت |
||

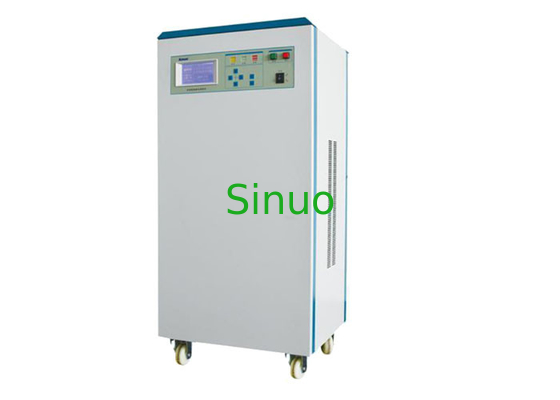

تجهیزات تست جامع AC Hipot ایمنی برق ، تستر عایق Hipot
استانداردها و بندها:
IEC60884-1: 2013 "شاخه ها و پریزهای خانگی و موارد مشابه - قسمت 1: الزامات عمومی"
IEC60335-1: 2016 "لوازم برقی خانگی و مشابه آن - ایمنی-قسمت 1: الزامات عمومی"
IEC60950-1: 2013 "تجهیزات فناوری اطلاعات-ایمنی-قسمت 1: الزامات عمومی"
IEC60065: 2014 "صوتی ، تصویری و دستگاه های الکترونیکی مشابه - الزامات ایمنی"
نمونه ها و محدودیت ها:
لوازم خانگی ، لوازم الکتریکی ، لامپ ها و ...
کاربرد:
انواع مختلفی از تولیدکنندگان لوازم خانگی ، و همچنین موسساتی که آزمایش و گواهینامه ایمنی لوازم خانگی را انجام می دهند ، موسسات تحقیقاتی
مطالب آزمون:
تست Hipot AC ، تست مقاومت عایق ، تست مقاومت زمین ، آزمایش جریان نشتی ، تست عملکرد شروع ولتاژ و ولتاژ پایین
ساختار:
کف ایستاده
پارامترهای فنی:
| تست AC Hipot | |||
| ظرفیت خروجی نامی تقویت کننده | 500 ولت (5000 ولت / 100 میلی آمپر) ، جریان اتصال کوتاه بیشتر از 200 میلی آمپر است | ||
| شکل موج ولتاژ خروجی ، اعوجاج ، میزان تنظیم | موج سینوسی ، <3٪ (مقاومت خالص ، 5000V / 1mA) ، <3٪ (از بار خالی تا بار کامل) | ||
| تنظیم ولتاژ خروجی | دامنه | 500 ～ 5000 ولت | |
| وضوح ، دقت | 5 ولت ، ± (3٪ تنظیم × + 10 ولت) | ||
| تنظیم فرکانس | دامنه ، دقت | 50Hz / 60Hz ، تنظیم ± 0.1٪ | |
| تنظیم محدودیت های هشدار دهنده | حد بالای فعلی | 0.10 ~ 99.99mA | |
| حد پایین فعلی | 0.00 ~ 10.00mA | ||
| تنظیم جریان جبران | دامنه | 0.00 ~ 10.00 میلی آمپر ، آزمایش خودکار ، جبران خسارت را می توان روی ON / OFF تنظیم کرد | |
| تنظیم زمان | دامنه | 1 ~ 999s | |
| دامنه زمانی را افزایش دهید | 100 1 1 | ||
| دقت | ± (0.1٪ × تنظیم + 1 تعداد) | ||
| هشدار جریان خرابی | دامنه ، دقت | 0.10 ~ 99.99 میلی آمپر ، ± (3٪ × خواندن + 3 تعداد) | |
| تست مقاومت عایق | |||
| ظرفیت خروجی دارای امتیاز | 2 ولت (1000 ولت / 2 میلی آمپر) | ||
| تنظیم ولتاژ خروجی ، موج ولتاژ خروجی | <3٪ (از بدون بار به بار کامل) ، <1٪ |
||
| تنظیم ولتاژ خروجی | دامنه ، دقت | 500 ولت یا 1000 ولت DC ، ± (3٪ تنظیم + + 3 تعداد) | |
| تنظیم محدودیت های هشدار دهنده | مقاومت در محدوده حد بالا | 0.0 ~ 99.9 MΩ ، 100 ~ 2000MΩ (اگر حد بالایی روی 0 تنظیم شود ، برای حد بالایی قضاوت نمی کند) | |
| محدوده مقاومت پایین تر | 0.3 ~ 99.9 MΩ ، 100 ~ 2000MΩ | ||
| تنظیم زمان | دامنه ، دقت | 1 ~ 999s ، ± (0.1 × تنظیم × + 1 تعداد) | |
| اندازه گیری مقاومت عایق | دامنه | 0.0 ~ 99.9 MΩ ، 100 ~ 2000 MΩ | |
| دقت |
≤200MΩ: ± (3 × × خواندن + 3 تعداد) > 200MΩ: ± (8٪ × خواندن + 8 تعداد) |
||
| تست مقاومت باند زمینی | |||
| بدون ولتاژ خروجی بار | <12 ولت | ||
| تنظیم جریان خروجی | دامنه ، دقت | 3 ~ 30A ، ± (3 × × تنظیم + 0.2A) | |
| تنظیم فرکانس فعلی | دامنه ، دقت | شکل موج سینوسی 50Hz / 60Hz ، تنظیم ± 0.1٪ × | |
| تنظیم زمان تست | دامنه | 1 ~ 999s | |
| دقت | ± (0.1٪ × تنظیم + 1 تعداد) | ||
| حالت نمایش نتیجه | مقاومت یا ولتاژ زمین | ||
| حالت نمایش مقاومت زمین | |||
| تنظیم محدودیت های هشدار دهنده | مقاومت در محدوده حد بالا |
3A current جریان خروجی ≤ 10A: 10 ~ 600 mΩ 11A current جریان خروجی ≤ 25A: 10 ~ 300 mΩ 26A current جریان خروجی ≤ 30A: 10 ~ 200 mΩ |
|
| محدوده مقاومت پایین تر | 0 ~ 100 mΩ | ||
| تنظیم مقاومت جبران | دامنه | 0 ~ 200 mΩ ، تست اتوماتیک ، جبران خسارت را می توان روی ON / OFF تنظیم کرد | |
| اندازه گیری مقاومت پیوند زمین | دامنه ، دقت | 10 ~ 600 mΩ ، ± (3 × × خواندن + 5 تعداد) | |
| حالت نمایش ولتاژ زمین | |||
| تنظیم محدودیت های هشدار دهنده | محدوده حد ولتاژ | 30 ~ 7500 میلی ولت | |
| محدوده ولتاژ پایین تر | 0 ~ 3000 میلی ولت | ||
| تنظیم ولتاژ جبران | دامنه | 0 ~ 1000 میلی ولت ، آزمایش خودکار ، جبران خسارت را می توان روی ON / OFF تنظیم کرد | |
| اندازه گیری مقاومت پیوند زمین | دامنه ، دقت | 10 ~ 7500 میلی ولت ، ± (3 × خواندن + 50 میلی ولت) | |
| تست جریان نشتی | |||
| تنظیم نوع آزمایش جریان نشتی | بار تک فاز ، جریان نشت استاتیک / دینامیکی | ||
| انتخاب شبکه MD | استاندارد IEC 60990 شکل 4 شبکه ؛شبکه تست دیگر اختیاری است | ||
| تنظیم محدودیت های هشدار دهنده | محدوده حد مجاز کنونی | 0.050 ~ 9.999 میلی آمپر | |
| محدوده محدود فعلی | 0.000 ~ 5.000 میلی آمپر | ||
| تنظیم جبران جریان نشت | دامنه | 0.000 ~ 1.000mA ، آزمایش خودکار ، جبران خسارت را می توان روی ON / OFF تنظیم کرد | |
| تنظیم تست زمان | دامنه ، دقت | 1 ~ 999s ، ± (0.1 × تنظیم × + 1 تعداد) | |
| اندازه گیری جریان نشت | دامنه | 0.050 ~ 9.999 میلی آمپر | |
| دقت |
DC ~ 10kHz: ± (3 × × خواندن + 0.010 میلی آمپر) 10 کیلوهرتز ~ 1 مگاهرتز: ± (5 × خواندن + 0.050 میلی آمپر) |
||
| اندازه گیری ولتاژ خروجی | دامنه ، دقت | 60 ~ 280 ولت (ولتاژ فاز) ، ± (0.5 × × خواندن + 2 تعداد) | |
| فقط برق را برای AN9651S (F) / AN9651F (F) / AN9651B (F) اجرا کنید | |||
| تنظیم محدودیت های هشدار دهنده | محدوده حد مجاز بالا | 6 ~ 6000 وات | |
| محدوده پایین تر قدرت | 0 ~ 6000 وات | ||
| تنظیم زمان تست | دامنه ، دقت | 1 ~ 999s ، ± (0.1 × تنظیم × + 1 تعداد) | |
| اندازه گیری ولتاژ | دامنه ، دقت | 60 ~ 280V (ولتاژ فاز) ، ± (0.5 × × خواندن + 2 تعداد) | |
| اندازه گیری جریان | دامنه ، دقت | 0.030 ~ 3.999A ، 4.00 ~ 25.00A ، ± (0.5 × × خواندن + 2 تعداد) | |
| اندازه گیری توان فعال | دامنه ، دقت |
30.0 ~ 199.9W: ± (0.5 × خواندن + 5W) ، 200 ~ 6000W (یا 2000W): ± (0.5 × × خواندن + 30W) |
|
| اندازه گیری ضریب قدرت | دامنه ، دقت | 0.10 ~ 1.00 ، ± (2٪ × خواندن + 2 تعداد) | |
| تست شروع ولتاژ پایین | |||
| تنظیم محدودیت های هشدار دهنده | محدوده حد مجاز کنونی | 0.30 ~ 25.00A | |
| محدوده محدود فعلی | 0.00 ~ 25.00A | ||
| تنظیم زمان تست | دامنه ، دقت | 1 ~ 999 ثانیه ، ± (0.1 × تنظیم + + 0.05 ثانیه) | |
| اندازه گیری ولتاژ | دامنه ، دقت | 60 ~ 280 ولت (ولتاژ فاز) ، ± (0.5 × × خواندن + 2 تعداد) | |
| اندازه گیری جریان | دامنه ، دقت | 0.030 ~ 3.999A ، 4.00 ~ 25.00A ، ± (0.5 × × خواندن + 2 تعداد) | |
| منبع تغذیه برای UUT | |||
| ترانسفورماتور جداسازی داخلی SN2212B | |||
| ولتاژ ورودی ، فرکانس ورودی ترانسفورماتور | براساس ولتاژ و فرکانس ورودی تعیین می شود | ||
| نسبت ولتاژ خروجی ترانسفورماتور جداسازی | تست جریان نشت | ولتاژ خروجی 1.06 برابر ولتاژ ورودی است | |
| تست قدرت را اجرا کنید | ولتاژ خروجی 1.00 برابر ولتاژ ورودی است | ||
| تست شروع ولتاژ پایین | ولتاژ خروجی 0.85 برابر ولتاژ ورودی است | ||
| ظرفیت ترانس جدا کننده | ظرفیت تک فاز بار 6000VA | ||
| تنظیم ولتاژ ترانس ایزولاسیون | 3٪ (از بدون بار به بار کامل) | ||
| محافظت از جریان اضافی | حداکثر جریان 30A است ، پس از جریان بیش از حد 5 ثانیه به طور خودکار منبع تغذیه جدا شده را قطع کنید | ||
| SN2212S، SN2212F منبع تغذیه فرکانس متغیر داخلی | |||
| حداکثرظرفیت خروجی | 5000 ولت | ||
| اعوجاج ولتاژ خروجی | 1٪ @ 47 ~ 63Hz | ||
| پایداری ولتاژ خروجی | 1٪ | ||
| ولتاژ خروجی برنامه ریزی شده | دامنه ولتاژ | 0 ~ 300 ولت | |
| دقت ولتاژ | 0.5٪ RD + 0.5٪ FS | ||
| فرکانس خروجی برنامه ریزی شده | محدوده فرکانس | 47 ~ 63 هرتز | |
| ثبات فرکانس | 0.1٪ | ||
| حداکثر جریان خروجی | فایل 0 ~ 150 ولت | 27A | |
| فایل 0 ~ 300 ولت | 14A | ||
| SN2212S IN-Pad پیکربندی شده است | |||
| پردازنده | هسته ARM926 ، فرکانس 400 مگاهرتز | ||
| سیستم عامل | Windows CE | ||
| نرم افزار | ESRS-Pad نرم افزار ویژه تست ایمنی | ||
| نمایش دادن | LCD 10.4 اینچی TFT رنگی | ||
| روش عملیاتی | ورودی از طریق صفحه لمسی ، پشتیبانی از ورودی از طریق ماوس و صفحه کلید رابط USB | ||
| ذخیره سازی | 50MB FLASH ، کاربر می تواند کارت حافظه SD با ظرفیت بالا را انتخاب کند | ||
| رابط خارجی | رابط 2 طرفه RS232 ، رابط USB دو طرفه ، رابط CAN ، رابط برق DC12V | ||
| براکت های نصب | سه بعدی ، زاویه کامل ، پایه نمایش | ||
| اسکنر بارکد | یک اسکنر بارکد با رابط RS232 پیش فرض است | ||
| عملکرد رابط | |||
| رابط کنترل از راه دور | سوئیچ پا استاندارد و استاندارد (شروع) | ||
| رابط نور هشدار | چراغ هشدار سه رنگ استاندارد ، استاندارد (آزمون ، واجد شرایط ، هشدار) | ||
| رابط ارتباطی | استاندارد RSA32 ، RS485 اختیاری ، پورت شبکه ، GPIB و غیره | ||
| رابط کنترل قدرت فرکانس متغیر | اختیاری | ||
| تغییر رابط | اختیاری ، شروع ، توقف ، آزمایش ، قبولی ، خروجی سوئیچ زنگ هشدار | ||
| رابط چاپگر | اختیاری ، پشتیبانی از چاپگرهای ماتریس نقطه ای و چاپگرهای میکرو | ||
| مشخصات عمومی | |||
| محیط تأیید و کالیبراسیون | 23 درجه سانتیگراد ± 5 درجه سانتیگراد ، (45 ~ 75) R RH ، گرد و غبار کمتر | ||
| از محیط استفاده کنید | 0 درجه سانتیگراد ± 40 درجه سانتیگراد ، (5 ~ 90) R RH ، گرد و غبار کمتر | ||
| محیط ذخیره سازی | -10 درجه سانتیگراد ~ 55 درجه سانتیگراد ، (5 ~ 95) R RH ، گرد و غبار کمتر | ||
| قدرت سیستم | 220 ولت ± 10 درصد ، 50 هرتز ± 5 درصد ، 10 آمپر | ||
| مصرف برق سیستم | حداکثر 1000 ولت (به استثنای مصرف توان عملیاتی محصول آزمایش شده) | ||
| وزن سیستم (بدون بسته بندی) | حدود 80 کیلوگرم | ||
| ابعاد (میلی متر ، بدون بسته بندی) | SN2212S | 483 (W) x 600 (D) x 1355 (H) | |
| SN2212F | 483 (W) x 600 (D) x 1355 (H) | ||
| SN2212B | 530 (W) x 460 (D) x 1105 (H) | ||
