جزئیات محصول:
پرداخت:
|
روش کنترل: | PLC | ایستگاه آزمایش: | سفارشی |
---|---|---|---|
حالت رانندگی: | سروو موتور | سکته مغزی خطی: | قابل تنظیم 0-100 میلی متر |
سرعت درج: | قابل تنظیم 0-0.85m / s | فراوانی آزمون: | 0-10 چرخه در دقیقه |
برجسته: | تجهیزات تست خودرو,تجهیزات تست خودرو |

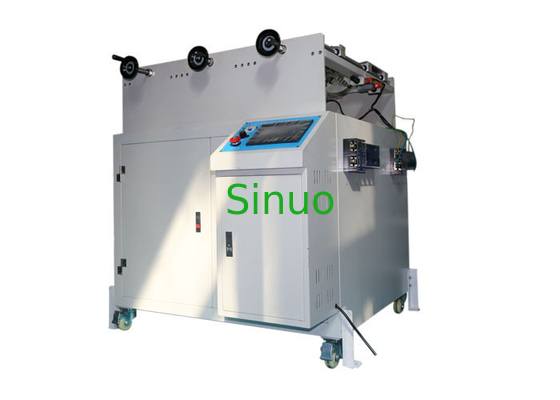

اتصالات وسیله نقلیه پلاگین شکستن ظرفیت و ماشین تست عملکرد عادی کنترل PLC
استانداردها و بندها:
IEC62196-1: 2014 "بند ، پریز برق ، اتصالات وسایل نقلیه و ورودی های وسیله نقلیه - شارژ رسانای وسیله نقلیه الکتریکی - قسمت 1: الزامات عمومی" بند 22 و بند 23.
IEC60309-1: 2012 "بند ، سوکت و اتصالات و اتصالات برای مقاصد صنعتی - قسمت 1: الزامات عمومی" بند 20 و بند 21.
نمونه ها و محدودیت ها:
رابط های شارژ وسیله نقلیه الکتریکی (پلاگین ، سوکت ، پریز برق ، اتصالات وسیله نقلیه) ، شاخه های هدف صنعتی ، پریز برق و اتصالات
کاربرد:
برای تأیید اینکه آیا لوازم جانبی الکتریکی از قبیل رابط های شارژ شده وسیله نقلیه الکتریکی ، شاخه های صنعتی ، پریز برق و جفت گیرها می توانند در برابر فشارهای مکانیکی ، الکتریکی و حرارتی که در حین کار عادی و بدون ساییدگی بیش از حد یا سایر اثرات مضر متحمل شده اند ، مقاومت کنند.
اصل آزمون:
موتور سروو مکانیزم را برای تکرار نمونه های تست اعمال درج و برداشت را هدایت می کند.برای آزمایش ظرفیت شکستن می توان از یک بار خارجی استفاده کرد.زمان روشن / خاموش ، سرعت تست ، سکته مغزی و زاویه می تواند از پیش تنظیم شده در صفحه لمسی باشد.
ساختار:
این فریم یکپارچه ، هدایت شده توسط سروو موتور ، پیچ توپ دقیق و کمربند زمان بندی ، دارای صفحه لمسی رنگی برای عملکرد انسانی و صفحه نمایش دیجیتالی قدرتمند و PLC برای کنترل هوشمند ، گیره قابل تنظیم سه محوره را برای شارژ تست طول عمر رابط اتخاذ می کند.
استفاده از محیط:
منبع تغذیه: AC220V٪ 10٪ ، 50 / 60Hz یا مطابق با نیاز منبع تغذیه محلی مشتری
دمای کار 0-40 ° C ، رطوبت 30٪ -90٪؛
ابعاد: در مورد W1000 * D750 * H1200mm؛
وزن: حدود 150 کیلوگرم
پارامترهای فنی:
ایستگاه آزمایش | تنها ، قابل تنظیم است |
روش کنترل برق | کنترل یکپارچه PLC ، با صفحه نمایش لمسی انسانی |
حالت رانندگی | درایو موتور سروو |
روش بستن نمونه | بستن مکانیکی ، موقعیت نقطه بستن را می توان در امتداد فیکسچر 3 محور تنظیم کرد |
سکته مغزی خطی | 0-100 میلی متر ، از پیش تعیین شده (فاصله بین پلاگین تست و سوکت تست - 50 میلی متر) |
زمان انجام | 0-99.9s ، می تواند از پیش تعیین شده (تماس با برق باید بیش از 4s ، حداقل از 2s حفظ نمی شود) |
سرعت درج و جدایی | 0-0.85m / s ممکن است از پیش تعیین شده ، پیش فرض (0.1 ± 0.8) متر بر ثانیه |
چرخه آزمون | چرخه 99 999999 ، از پیش تعیین شده می تواند (سکته مغزی درج شده یا برداشتن پلاگین یا اتصال وسیله نقلیه با لوازم جانبی آن است. یک چرخه از دو سکته مغزی تشکیل شده است ، یکی برای درج و دیگری برای برداشت.) |
فرکانس تست | 0-10 چرخه در دقیقه ، از پیش تعیین شده (75/3 سیکل در دقیقه = 7/5 استوک در دقیقه) |
قدرت بار | خارجی ، با ارائه ولتاژ ، جریان و توان مورد نیاز استاندارد ، کابینت بار اختیاری است |
کابینت بار اختیاری | توجه: فقط با کابینت بار AC ، 0-70A ، ولتاژ 0-300V |
محتویات تست |
تست ظرفیت شکستن اتصال / شارژر لوازم خانگی اتصال زندگی / رابط شارژر تست زندگی عملیاتی عادی |
گیره |
|
عملکرد تشخیص | زنگ مدار باز می تواند در هنگام تست تحت بار تحقق یابد ، و چرخه ها می توانند به موقع ثبت شوند. |
حفاظت از ایمنی | محافظت از زمین ، حفاظت از اتصال کوتاه |
