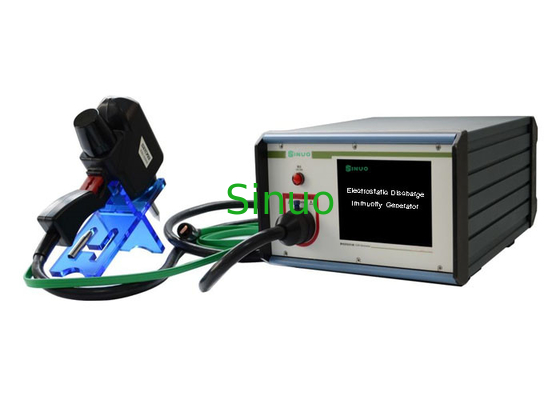

IEC 61000-4-2 20KV هوشمند تخلیه الکترواستاتیک تخلیه ایمنی ژنراتور ESD

IEC 61000-4-2 20KV تولید کننده ایمنی سیستم تخلیه الکترواستاتیک هوشمند (ESD)

استانداردها و بندها:

IEC 61000-4-2 / ​​GB T17626.2: تست ایمنی تخلیه الکترواستاتیک
ANSI / ESD STM5.2: برای تست حساسیت به تخلیه الکترواستاتیک: سطح دستگاه-جزء دستگاه
EIA / JESD22-A114-B: تست حساسیت تخلیه الکترواستاتیک: مدل بدن انسان (HBM)
EIA / JESD22-A115-A: تست حساسیت تخلیه الکترواستاتیک: مدل دستگاه (MM)
ISO10605: روشهای تست وسایل نقلیه جاده ای برای اختلالات الکتریکی ناشی از تخلیه الکترواستاتیک
ANSI / ESD STM5.1: برای تست حساسیت به تخلیه الکترواستاتیک: مؤلفه مدل بدن انسان (HBM)

نمونه ها و محدودیت ها:

انواع لوازم خانگی لامپ ، مدارهای الکترونیکی و تجهیزات

کاربرد:

تست ایمنی سیستم تخلیه الکترواستاتیک عمدتا تخلیه (تخلیه مستقیم) ایجاد شده را هنگام لمس یک شخص یا یک وسیله و برخورد به دستگاه هنگام برخورد شخص یا جسم (به طور غیرمستقیم) به اشیاء اطراف دستگاه ، بررسی می کند.

اصل آزمون:

ژنراتور تخلیه الکترواستاتیک هوشمند از قابلیت اطمینان بالایی برخوردار است که با توجه به ویژگی ها و الزامات تست ایمنی تخلیه الکترواستاتیک به صورت ویژه طراحی شده است. تست حالت IEC ، تست حالت HBM و تست حالت MM را می توان با تغییر ماژول های تخلیه به راحتی انجام داد.

ساختار:

تخلیه الکترواستاتیک می تواند جریان تخلیه 1-50A را در زمان 0.5-20ns تولید کند. اگرچه جریان بزرگ است اما به دلیل کوتاه مدت ، بنابراین انرژی کمتری دارد. تخلیه الکترواستاتیک عموماً به مردم آسیب نمی رساند اما ممکن است اثرات مخربی بر محصولات الکترونیکی مانند تراشه های مدار مجتمع داشته باشد.

استفاده از محیط:

منبع تغذیه: 10 220 220 ولت ، 50/60 هرتز

دمای محیط: 5 درجه سانتیگراد 40 +40 ° C ، نباید از گرد و غبار ، گاز خورنده ، اجسام قابل اشتعال و مواد منفجره استفاده شود.

پارامترهای فنی:

کنترل و بهره برداری	سیستم عامل هوشمند کنترل برقی و صفحه نمایش لمسی
مدل تخلیه الکترواستاتیک ESD
ولتاژ خروجی	0.1 ~ 20KV ± 5، ، اختیاری 5 0.1 0.1K 30 K 5
فاصله تخلیه	30-30
تعداد تخلیه ها	1-9999
قطبیت خروجی	مثبت منفی
حالت تخلیه	تماس با تخلیه / تخلیه هوا
روش تخلیه	دستی / خودکار
شبکه تخلیه	خازن 150Pf / مقاومت 330Ω (IEC) ، قابل تعویض
زمان ظهور فعلی را تخلیه کنید	0.6 6 1ns
حالت آزمون	تک ، شمارش ، 20pps ، تخلیه شکاف هوا ، تخلیه تماس ، سطح IEC
پیکربندی استاندارد	اسلحه تخلیه ، ژنراتور ولتاژ بالا ، ماژول RC داخلی ، الکترود تخلیه ، داده ها
اختیاری	ماژول های سفارشی RC RC (به عنوان مثال 100pF / 1500Ω (EDS) ، 150pF / 150Ω (EDS) ، 500pF / 500Ω (EDS) ، 500pF / 5000Ω (EDS) ، 200pF / 0Ω (EDS))؛ پایه آزمایش تخلیه الکترواستاتیک (جدول آزمایش 1600x800x800mm ، تمام چوب جامد ، شرایط IEC 61000-4-2 را برآورده می کند ؛ صفحه ارجاع مرجع 2700x1800mm ، صفحه اتصال افقی 1600x800mm ، صفحه اتصال عمودی 500x500mm ؛ مقاومت مقاومت در برابر ولتاژ بالا 2x470 kΩ) واحد کالیبراسیون ESD (برای کالیبراسیون شکل موج IEC / EN61000-4-2 ، از جمله هدف 2 اهم / 4 گیگاهرتز ، کابل کواکسیال). استنباط کننده
چیدمان پیکربندی تست
