جزئیات محصول:
پرداخت:
|
نمونه های تست: | تجهیزات الکترونیکی و برقی | اندازه اتاق: | سفارشی |
---|---|---|---|
منبع تغذیه: | 380V ± 10٪ 50 / 60Hz | استانداردهای کاربردی: | EN 50147 ، CISPR17 و غیره |
برجسته: | سیستم های آزمایش emc,آزمایشگاه آزمایش emc |

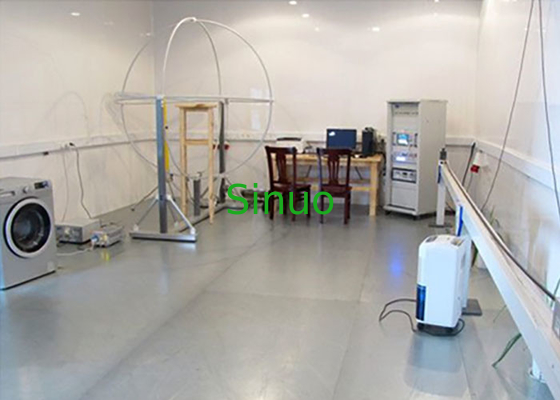

EN 50147 تجهیزات حفاظتی محافظ EMC با محافظ الکترومغناطیسی اتاق محافظ با کارایی بالا
استانداردها و بندها:
EN50147 "اتاق محافظ محافظ با کارایی بالا محافظت از روش اندازه گیری"
CISPR17 "فیلتر تداخل رادیویی منفعل و ویژگی های سرکوب عنصر سرکوب روش اندازه گیری"
CISPR25 "مشخصات رادیویی وسایل نقلیه ، قایق ها و موتورهای احتراق داخلی محدودیت ها و روش های اندازه گیری برای محافظت از گیرنده های وسایل نقلیه"
ISO11452-4 "وسایل نقلیه جاده ای با استفاده از باریک باریک با استفاده از الکترومغناطیسی روش تست اجزاء مداخله الکترونیکی انرژی آزمایش شده BCI روش تزریق جریان بزرگ"
GB / T 50719-2011 "مشخصات مهندسی اتاق محافظ الکترومغناطیسی"
GB / T 12190 "اتاق محافظ الکترومغناطیسی محافظت از روش اندازه گیری"
نمونه ها و محدودیت ها:
از اتاق محافظ الکترومغناطیسی برای جداسازی محیط الکترومغناطیسی در داخل و خارج از خانه استفاده می شود تا از عملکرد طبیعی تجهیزات الکترونیکی و برقی داخل ساختمان اطمینان حاصل شود. عمدتا برای تست انتشار انجام شده ، آزمایش ایمنی انجام شده ، آزمایش مداخله ناپیوسته EMI و غیره مورد استفاده قرار می گیرد.
کاربرد:
وسایل برقی و وسایل الکترونیکی ، از جمله سیستمهای الکترونیکی داخل اتومبیل ، مقدار مشخصی از امواج الکترومغناطیسی را در محل کار تولید می کنند که ممکن است در تجهیزات اطراف آن تداخل داشته باشد یا توسط تجهیزات تخصصی دریافت شود.
از اتاق محافظ الکترومغناطیسی برای جداسازی محیط الکترومغناطیسی در داخل و خارج از خانه استفاده می شود که می تواند از ورود مداخلات الکترومغناطیسی خارجی به داخل اتاق جلوگیری کند تا در آزمایش اثر بگذارد و می تواند نشت الکترومغناطیسی تجهیزات با فرکانس بالا در داخل خانه را برای جلوگیری از نفوذ جلوگیری کند. افراد و تجهیزات اطراف. این مکان ایده آل برای آزمایش EMC است.
اصل آزمون:
اتاق محافظ الکترومغناطیسی عمدتاً برای تست انتشار الکترونیکی هدایت الکترونیکی خودرو (CE) ، تست ایمنی انجام شده با گذرا ، آزمایش روش تزریق جریان فله (BCI) ، آزمون روش نواری و غیره استفاده می شود.
ساختار:
منبع تغذیه: 380V ± 10٪ 50 / 60Hz
دمای محیط: 5 درجه سانتیگراد 40 +40 درجه سانتیگراد ، نباید مقدار زیادی گرد و غبار ، گاز خورنده ، مواد قابل اشتعال و مواد منفجره وجود داشته باشد
برنامه معمولی:
برنامه معمولی | آزمایش انتشار (CE) |
آزمون مداخله ناپیوسته (CLICK) | |
تست ایمنی انجام شده (CS) | |
تست توان اختلال RF (RFP) | |
تست تابش آنتن سه چرخه ای (MFI) | |
آزمون تراکم جریان القایی (EMF) | |
جریان های هارمونیک ، نوسانات ولتاژ و سوسو زدن (Harmonic & Flicker) |
منبع درست | فرکانس (مگاهرتز) | محافظت از اثربخشی (dB) |
میدان مغناطیسی | 0.014 | 70 پوند |
میدان مغناطیسی / میدان الکتریکی | 0.1 | 90 پوند |
میدان مغناطیسی / میدان الکتریکی | 1 | 100 پوند |
میدان الکتریکی | 100 | 110 پوند |
میدان الکتریکی | 450 | 110 پوند |
میدان الکتریکی | 950 | 100 پوند |
میدان الکتریکی | 3000 | 100 پوند |
میدان الکتریکی | 18000 | 100 پوند |
