آی کلاس: | IPX3 IPX4 | پرتوهای لوله تابشی: | R200 ~ 1600mm اختیاری |
---|---|---|---|
مواد لوله نوسان: | فولاد ضد زنگ | دیافراگم سوزن Pinhole: | Φ0.4 میلی متر |
جریان آب: | قابل تنظیم 1-10 لیتر در دقیقه | روش کنترل: | PLC و صفحه لمسی |
برجسته: | اتاق آزمایش باران,تجهیزات تست iec |
سیستم تست لوله تابشی IPX3 IPX4 برای محافظت در برابر پاشش و پاشیدن آب
بررسی اجمالی:
این سیستم آزمایش لوله های نوسان کننده IPX3 و IPX4 از نوع باز برای تأیید عملکرد محافظ محفظه محصولات الکترونیکی و برقی ، اتومبیل ، قطعات موتور سیکلت ، لوازم خانگی ، مهر و موم و لامپ های زیر آب پاشش و پاشش در درجه IPX3 و IPX4 استفاده می شود.
مطابق با استانداردها:
ساختار:

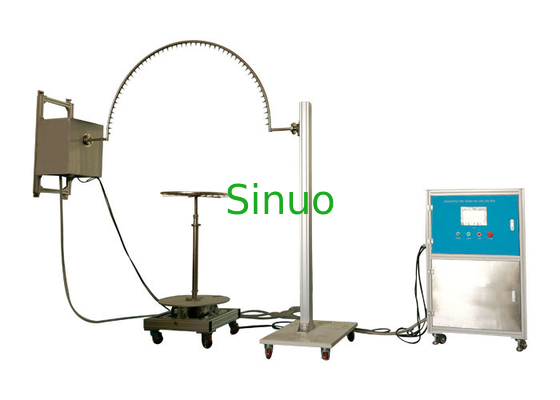

تجهیزات تست شامل یک مکانیزم نوسان ، کابینت کنترل الکتریکی و یک تورنت می باشد. یک انتهای مکانیسم نوسان بر روی دیوار نصب شده است ، و انتهای دیگر مکانیسم نوسان بر روی تکیه گاه کف ثابت است ، در اثر رانندگی موتور لوله به نوسان می رسد. تورنت دارای سرعت چرخش 1r / min می باشد تا محصور نمونه از همه جهت پاشیده شود. تجهیزات تست مجهز به دستگاه تمیز کننده فیلتر آب برای جلوگیری از انسداد سوراخ است. کل این سیستم ساختار باز را اتخاذ می کند.
پارامترهای فنی:
کنترل و بهره برداری | سیستم کنترل هوشمند PLC و صفحه نمایش لمسی |
پرتوهای لوله تابشی | R200، R400، R600، R800، R1000، R1200، R1400، R1600mm اختیاری هستند ، ساخته شده از فولاد ضد زنگ |
دیافراگم سوزن Pinhole | Φ0.4 میلی متر |
توزیع سوراخ های اسپری | IPX3: بیش از یک قوس 60 درجه از هر طرف نقطه مرکز (120 درجه) IPX4: در کل 180 درجه نیم دایره فاصله سوراخ: 50 میلی متر |
تعویض IPX3 / 4 | با تغییر تعداد مشخصی از سوزن های سوراخ کور یا سوزن های سوراخ |
زاویه نوسان | IPX3: 120 ° (60 ±) ; IPX4: 350 ° (175 °)) |
سرعت نوسان | IPX3: 4s / چرخه (120 2 2 2)؛ IPX4: 12s / چرخه (350 2 2)؛ |
جریان آب | قابل تنظیم 1-10 لیتر در دقیقه |
زمان تست | 0.01S ~ 99.9 دقیقه ، می تواند از پیش تعیین شده باشد |
قابل چرخش | قطر: Φ600mm ، سرعت چرخش: 1r / min ، می تواند در 4 زاویه مکث کند ، ارتفاع بالابری: 350-1000mm ، ظرفیت بار: ≤50kg |
فشار سنج | 5 0.25MPa |
سیستم ذخیره آب | جعبه کنترل و مخزن ذخیره آب یکپارچه شده است ، مخزن ذخیره آب به یک شیر آب شناور سطح آب مجهز شده است تا به طور خودکار ورودی آب را کنترل کند و از زنگ خطر سطح بالا و پایین آب برخوردار باشد ، تا به طور موثر مانع از آسیب رساندن پمپ شود. آب خشک |
اختیاری | نازل اسپری دستی طبق شکل IEC 60529m شکل 5 اختیاری است |
حفاظت از ایمنی | محافظت توالی فاز ، محافظت در برابر نشت ، محافظت از کمبود آب ، محافظت غیر طبیعی |
ابعاد تجهیزات | با توجه به اندازه لوله های نوسان انتخاب شده است |
چگونه می توان لوله های نوسان مختلف را تغییر داد؟
قطعات اتصال لوله های نوسان سازه فلنج را تصویب می کنند که برای جداسازی و نصب آنها آسان است و ساختار پشتیبانی می تواند برای دستیابی به مسافت های مختلف متحرک باشد ، این باعث می شود که سیستم کلی با لوله های نوسان ساز در اندازه های مختلف سازگار باشد .
اتصال فلنج
