| روش کنترل: | PLC + PC | کانال های تست: | 16 کانال |
|---|---|---|---|
| جریان خروجی: | 0 تا 800 آمپر | محدوده اندازه گیری دما: | 0 ~ 200 ℃ |
| شکل موج خروجی: | موج سینوسی AC | اعوجاج شکل موج: | کمتر از 3 درصد |
| برجسته: | سیستم تست افزایش دما 800A,تجهیزات تست خودرو IEC 62196-1Ed,تجهیزات تست خودرو 16 کانال |
||

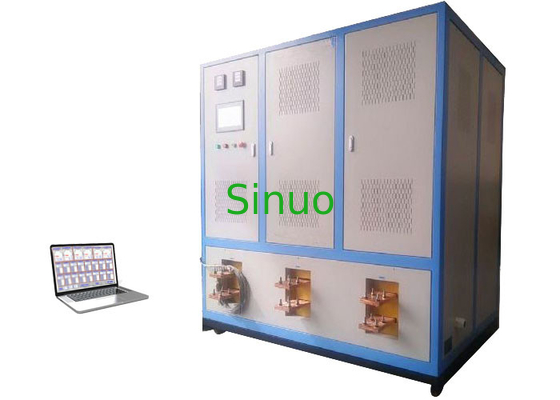

IEC 62196-1: 2020 800A دوشاخه خودروی برقی اتصالات سوکت خروجی سیستم تست افزایش دما
800A 16 کانال اتصالات خودروی الکتریکی سیستم تست افزایش دما IEC 62196-1
اطلاعات محصول:
تجهیزات تست مورد استفاده برای تأیید لوازم جانبی باید طوری ساخته شوند که افزایش دما در استفاده معمولی بیش از حد نباشد.
برای بررسی افزایش دمای دوشاخه ها، پریزها و کانکتورهای خودرو پس از عبور جریان نامی، شرایط گرمایش روی سطح لوازم الکتریکی هنگام اتصال جریان بار و اینکه آیا افزایش دمای پایانه ها مطابقت دارد یا خیر استفاده می شود. الزامات استاندارد
ولتاژ پایینی را به نمونه ارائه می دهد و سپس افزایش دما در مدت زمان معینی جمع آوری می شود که با الزامات استاندارد مقایسه می شود.
این سیستم تست افزایش دما طبق IEC 62196-1Ed.4CDV 2020 بند 24.1، جدول 10 مورد نیاز است.
پارامترهای فنی:
1. برق ورودی: منبع تغذیه مدار اصلی: AC 380 (1±10%) ولت منبع تغذیه سه فاز پنج سیم.
2. فرکانس برق: AC 50-60 (1±10%) هرتز.
3. سطح فعلی: 0.5 سطح.
4. جریان خروجی در محدوده جریان ثابت: 0 ~ 800A را می توان به طور مداوم به میل تنظیم کرد.مقدار تنظیم جریان (نوع بدون پله) را می توان به صورت دیجیتالی تنظیم کرد، به طوری که دستگاه منبع تغذیه جریان ثابت AC می تواند به طور مداوم و روان جریان خروجی را برای پاسخگویی به نیازهای پروژه های آزمایشی مختلف تنظیم کند.
5. محدوده پایداری فعلی: +0 تا 3％ (محدوده های بالا و پایین را می توان انتخاب کرد).
6. دقت جریان ثابت: ≤±1.0٪ خواندن.
7. شکل موج خروجی: موج سینوسی AC، اعوجاج شکل موج کمتر از 3٪ است.
* مدار خروجی جریان: 0~800A;1 واحد با 2 مدار
*تعداد کانال های اندازه گیری دما: 16 کانال;
* محدوده تشخیص پایدار: 0 ~ 200 ℃ (محدوده تست دمای مورد نیاز استاندارد)
پیکربندی تجهیزات اصلی:
| شماره: | نام | مشخصات |
| 1 | منبع تغذیه AC | منبع تغذیه جریان ثابت AC تک فاز 400A، 2 خروجی 2 مجموعه |
| 2 | میله مس استاندارد |
30*5*2000 میلی متر، تعداد 12 عدد.
|
| 3 | رابط نرم |
لوله مسی (ضخامت دیواره 2 میلی‌متر) و نوار مسی قلع‌شده (φ0.2 میلی‌متر) پرس سرد، قلع‌بندی شده در دو انتها، با تحمل آزاد.سطح مقطع 250 مربع، طول 1000 میلی متر، تعداد 6 مجموعه. خطوط برای تست افزایش دما: 1،1.5،2،.5،4،6، مربع، هر مشخصات 2 متر طول، 2 قطعه از هر.10,16,25,50,70 مربع طول هر مشخصات 2 متر تعداد 2 عدد از هر کدام.95,120,240 مربع، طول هر مشخصات 1 متر است، مقدار 2 قطعه از هر کدام است. |
| 4 | سیستم جذب دما |
سیستم اکتساب دما 16 کانالی با 1 مجموعه شاسی متحرک شامل 16 ترموکوپل T شکل وارداتی به طول 3 متر.
|
| 5 | لپ تاپ |
یک مجموعه شامل نرم افزار مانیتورینگ کامپیوتر، 1 سیستم وای فای.
|
1. با صفحه نمایش LCD لمسی رنگی واقعی، تنظیمات و نظارت فعلی را می توان بر روی صفحه لمسی کامل کرد، با رابط کامل انگلیسی، تنظیم ساده و عملیات راحت است.
2. با رابط تعامل انسان و کامپیوتر دوستانه، عملکردهای هشدار و تشخیص فراوانی را ارائه می دهد.واحد کنترل اصلی یک کنترل کننده قابل برنامه ریزی (PLC) را انتخاب می کند که می تواند به طور خودکار چندین جریان بار را به طور همزمان تنظیم کند تا به نظارت جامع و کنترل حلقه بسته دست یابد و درجه اتوماسیون بالا است.
3. نرم افزار کنترل برنامه هوشمند، قابلیت اطمینان بالا، توانایی ضد تداخل قوی، با کنترل منطق دیجیتال، کنترل حرکت، کنترل فرآیند حلقه بسته، پردازش داده ها، شبکه های ارتباطی و سایر عملکردها، جمع آوری کامل داده های فعلی، نمایش و کنترل.رابط ارتباطی بی‌سیم (WIFI) را ارائه می‌کند و می‌تواند عملکرد ارتباط بی‌سیم را با نظارت بر کامپیوتر پس‌زمینه تحقق بخشد، تنظیمات متمرکز و کنترل خودکار جریان آزمایشی هر حلقه را درک کند، و انسان‌سازی قوی‌تر است.
4. استفاده از حسگرهای ولتاژ و جریان هوشمند که از فناوری فیلدباس پشتیبانی می‌کنند تا دیجیتالی‌سازی کامل انتقال داده‌ها، بهبود دقت داده‌ها و قابلیت اطمینان محصول را بهبود بخشد.
5. با جبران نقطه صفر و عملکرد خود کالیبراسیون اصلاح جریان، می تواند ضرایب تصحیح چند بخش را در محدوده قابل تنظیم دستگاه ایجاد کند تا از پایداری تجهیزات منبع تغذیه جریان ثابت AC اطمینان حاصل شود.
6. عملکرد حفاظت: با توالی فاز معکوس، عملکرد حفاظت بیش از حد جریان، اجازه می دهد بدون بار.حفاظت از دستگاه تنظیم کننده ولتاژ AC باید از حفاظت دوگانه کنترل حفاظت خودکار رایانه و سوئیچ محدود ریز حرکت مکانیکی استفاده کند تا از عملکرد عادی تجهیزات منبع تغذیه جریان ثابت AC اطمینان حاصل کند و از ایمنی و قابلیت اطمینان محصول اطمینان حاصل کند.
7. پایداری جریان آزمایش تحت تأثیر محیط آزمایش خارجی قرار نمی گیرد و جریان خروجی همیشه در طول آزمایش در محدوده دقت تنظیم شده نگه داشته می شود.
8. با استفاده از خنک کننده هوای هوشمند، عملکرد طولانی مدت در جریان نامی، افزایش دمای دستگاه مدار اصلی از استانداردهای مربوطه تجاوز نمی کند.
9. هر دستگاه سطح جریان را می توان به عنوان منبع تغذیه به تنهایی استفاده کرد یا جریان های متعدد را می توان به صورت موازی در هر ترکیبی استفاده کرد و جریان کل باید الزامات تست افزایش دما را برآورده کند.
رابط نرم افزار برای مرجع
