جزئیات محصول:
پرداخت:
|
| ایستگاه های آزمایش: | قابل تنظیم است | ابعاد اتاق: | طبق طراحی واقعی |
|---|---|---|---|
| روش کنترل: | کامپیوتر صنعتی | محدوده دمای اتاق: | 16 16 35 |
| دمای آب:: | 5 ～ 70 | دقت کنترل دما: | ± 2 |
| فشار آب: | ～ 1.0Mpa | استاندارد کاربردی: | IEC 60436-2015 |
| برجسته: | سیستم تست عملکرد ماشین ظرفشویی,آزمایشگاه بهره وری انرژی IEC 60436 |
||

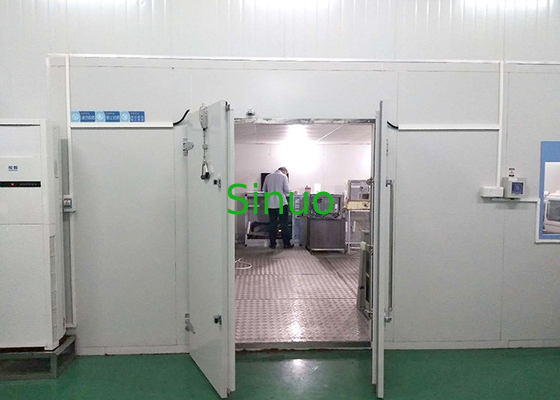

اتاق تست کارایی انرژی سیستم تست ماشین ظرفشویی IEC 60436
بررسی اجمالی سیستم:
این آزمایشگاه تست عملکرد ماشین ظرفشویی شرایط IEC 60436-2015 ، EN 50242 ، AS / NZS2007.1 ، SASO 2692 و غیره را برآورده می کند.
این شامل:
1 منطقه آزمایش [اندازه حدود 5400mm (طول) * 4000 mm (عرض) * 2800mm (ارتفاع)]
1 مساحت تجهیزات [اندازه حدود 5400 میلی متر (طول) * 1500mm (عرض) * 2000 میلی متر (ارتفاع)]
1 منطقه آلوده [اندازه حدود 5400 mm (طول) * 2500 mm (عرض) * 2800 mm (ارتفاع)]
1 منطقه جمع آوری داده ها و غیره
ویژگی های بدنه اتاق:
قسمت داخلی اتاق عایق حرارتی شامل منطقه آزمایش است که به گونه ای طراحی شده است که دما و رطوبت ثابت ، تأمین هوا و خروجی های هوای برگشتی و زهکشی کف باشد.زمین از بتونی ساخته شده است و کانالهای زهکشی روی زمین و کوره های استیل ضدزنگ در قسمت بالا قرار دارد.
بدنه ناحیه آزمایش داخلی ساختار تخته عایق پلی اورتان 75 میلی متر را تصویب می کند ، و مواد تهویه هوا صفحه عایق در بالای آزمایشگاه از آلومینیوم ضد زنگ ساخته شده است.
روشنایی ضد رطوبت LED در آزمایشگاه برای پاسخگویی به نیازهای روشنایی.
سیستم تصفیه هوا در منطقه آزمایش قرار دارد.
محوطه آزمایش دارای درب دوتایی با عملکرد داخلی است.
لیست اجزای اصلی الکتریکی:
| شماره: | نام ماده | مشخصات | نام تجاری | واحد | QTY | سخنان |
| 1 | مانیتور | صفحه نمایش LCD 19 اینچی ، صفحه گسترده | فیلیپس | تنظیم | 1 | |
| 2 | کامپیوتر صنعتی | پیکربندی جریان اصلی (حافظه 8G ، هارد دیسک 500G با بیش از 4 پورت سریال RS232 و RS485) | Advantech | تنظیم | 1 | |
| 3 | چاپگر | تنظیم | 1 | تهیه شده توسط مشتری | ||
| 4 | یو پی اس | ورودی AC220V ، AC220V خروجی ، قدرت 500W | شرق | تنظیم | 1 | |
| 5 | PLC | منبع تغذیه سری FP AC220V | ماتسوشیتا | تنظیم | 1 | |
| 6 | باتری پشتیبان | سری FP | ماتسوشیتا | تنظیم | 1 | |
| 7 | کارت ارتباطی | سری FP | ماتسوشیتا | تنظیم | 1 | |
| 8 | کارت عملکرد | سری FP | ماتسوشیتا | تنظیم | 1 | |
| 9 | ماژول ورودی آنالوگ | سری FP | ماتسوشیتا | تنظیم | 1 | |
| 10 | فیلتر | 3A ، AC220V | ساخت چین | تنظیم | 1 | |
| 11 | منبع تغذیه سوئیچینگ | S-250-24 | ساخت چین | کامپیوتر | 1 | |
| 12 | سوئیچ محافظت در برابر نشت | DZ47LE-32 C16 2P | شکل | کامپیوتر | 17 | |
| 13 | سوئیچ محافظت در برابر نشت | DZ47LE-32 C32 3P | شکل | کامپیوتر | 3 | |
| 14 | سوئیچ محافظت در برابر نشت |
DZ158LE-125 (100A فعلی ، 2 قطب) |
شکل | کامپیوتر | 4 | |
| 15 | کنتاکتور برق | NC1-12 ، AC220V | شکل | کامپیوتر | 4 | |
| 16 | کنتاکتور برق | NC1-25 ، AC220V | شکل | کامپیوتر | 3 | |
| 17 | رله میانی | MY2NJ-DC24V | عمرون | کامپیوتر | 20 | |
| 18 | پایه رله | PYF08A | عمرون | کامپیوتر | 20 | |
| 19 | کارت رله | PYP-A1 | عمرون | کامپیوتر | 40 | |
| 20 | نور سه رنگ | DC24V با وزوز | کامپیوتر | 1 | ||
| 21 | دکمه سوئیچ پاور | 22 میلی متر ￠ ، با نور (AC220V) بدون قفل ، سبز | ONPOW | کامپیوتر | 1 | |
| 22 | دکمه سوئیچ پاور | 22 میلی متر، ، بدون نور و بدون قفل ، قرمز | ONPOW | کامپیوتر | 1 | |
| 23 | سوئیچ توقف اضطراری | 22 میلی متر، ، قرمز | ONPOW | کامپیوتر | 1 | |
| 24 | لوله بیمه شیشه ای | 5A با پایه | تنظیم | 2 | ||
| 25 | سوکت | سوکت جهانی پنج سوراخ ، 10A | BULL | تنظیم | 16 | |
| 26 | سوکت | سوکت جهانی پنج سوراخ ، 16A | BULL | تنظیم | 4 | |
| 27 | جدول پارامترهای برقی | 8718C / WT310 | چینگزی / یوکوگاوا | تنظیم | 4 | |
| 28 | ابزار بازرسی دما | نصب پانل ، ورودی ترموکوپل بالاتر از 10 کانال ، دقت ± 0.5.رابط ارتباطی RS-485 با پروتکل Modbus-RTU | ساخت چین | کامپیوتر | 4 | |
| 29 | تستر سختی آب | دامنه اندازه گیری: 1000 m 1000.0mg / L ، دقت 5٪ ، آزمایش آنلاین (با رابط ارتباطی پروتکل Modbus-RTU RS-485) | ساخت چین | کامپیوتر | 1 | |
| 30 | فلومتر الکترومغناطیسی | دامنه اندازه گیری: 0 ～ 20L / دقیقه ، دقت٪ 1، ، با رابط ارتباطی پروتکل Modbus-RTU RS-485 | فیشر | کامپیوتر | 4 | |
| 31 | سنسور فشار | دامنه اندازه گیری: 1.5MPa 0 ، دقت ± 0.5 ، سیگنال خروجی DC4-20mA | سترا | کامپیوتر | 3 | |
| 32 | قدرت فرکانس | 10kW (ورودی سه فاز ، خروجی تک فاز ، ولتاژ خروجی: قابل تنظیم AC0-300V ، فرکانس 45-64 هرتز قابل تنظیم) | آینو | تنظیم | 2 | |
| 33 | چراغهای ضد انفجار | AC 220V ، 60W و بالاتر | ساخت چین | تنظیم | 6 | |
| 34 | رله حالت جامد | ولتاژ ورودی DC ، خروجی AC380V ، دارای 45A فعلی | ynagming | تنظیم | 1 |
