Plug Socket Switch Life Testing System 3 Synchronous IEC 60669-1

IEC60669-1 3 سیستم تست عمر سوئیچ ایستگاه های سنکرون

بررسی اجمالی سیستم:

این سیستم تست الزامات IEC60669-1 بند 18 و 19، IEC 60884-1: 2013 بند 20، 21، شکل 16، IEC 61058-1، IEC60065:2014 بند14.7 و بند 14.1، و غیره را برآورده می کند.

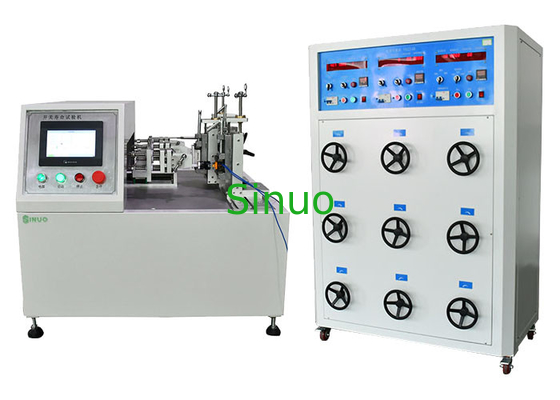

سیستم تست شامل یک دستگاه تست درج و خروج و یک کابینت بار 3 ایستگاه است.تجهیزات تست درج و خارج شده همراه با کابینت بار کار می کنند، می توانند به تست توانایی ساخت و شکست و تست استقامت عملیات عادی دوشاخه ها، سوکت ها و کلیدها برای تاسیسات برقی ثابت خانگی و مشابه دست یابند.هدف آزمایش این است که ببینیم آیا کلیدها یا دوشاخه ها و پریزها می توانند آسیب مکانیکی یا خرابی خستگی الکتریکی را در طول عملکرد عادی تحمل کنند یا خیر.این که آیا چسبندگی تماسی رخ می دهد یا پدیده ای وجود دارد که ایستگاه روشن (خاموش) برای مدت طولانی است، که ملاک قضاوت نمونه بیش از آسیب است یا خیر.

سیستم تست دارای 3 ایستگاه سنکرون است که می تواند سوئیچ ها، دوشاخه ها و پریزهای خطی را به صورت همزمان تست کند، در صورتی که یکی از ایستگاه ها در حال کار غیرعادی باشد و بقیه ایستگاه ها در حالت عادی کار کنند، به طور خودکار متوقف و هشدار می دهد.این سیستم برای جریان بار کمتر از 25 آمپر، دوشاخه ها، سوکت ها، سوئیچ های دکمه ای، سوئیچ های ضامن، سوئیچ های راکر مناسب است.

پارامترهای فنی:

خیر	مورد	مولفه های
1	قدرت	220 ولت ± 10 ولت، 50 هرتز (یا مطابق با نیازهای منبع تغذیه محلی مشتری)
2	ایستگاه	3 ایستگاه سنکرون
3	رابط عملیات	صفحه نمایش لمسی LCD رنگی 7 اینچی
4	حالت رانندگی	سروو موتور + بال اسکرو
5	سیستم کنترل	سیستم کنترل PLC
6	زمان تست	0 ~ 999999 بار، می تواند از پیش تنظیم شود
7	زمان انجام	0~99.9s، می تواند از پیش تنظیم شود
8	زمان بستن	0~99.9s، می تواند از پیش تنظیم شود
9	تست سکته مغزی	خطی: 0 تا 100 میلی متر، می تواند از پیش تنظیم شود
10	سرعت تست	خطی: 0 تا 200 میلی متر در ثانیه، می تواند از پیش تنظیم شود
11	ولتاژ بار	0 تا 300 ولت
12	جریان بارگذاری	0 تا 30 آمپر
13	ضریب قدرت	0.3-0.98
14	نوع بار	مقاومتی، القایی، خازنی سه در یک، قابل تعویض
15	بار خازنی	70uf، 140uf، 7.3uf قابل تعویض هستند
16	فشار جو	80 تا 106 کیلوپاسکال
17	دمای محیط	5 تا 40 درجه سانتی گراد
18	رطوبت نسبی	(20 تا 90)٪ RH
19	از محیط استفاده کنید	بدون لرزش شدید، بدون لرزش، بدون تداخل الکترومغناطیسی، بدون گرد و غبار، بدون مواد منفجره، بدون گازهای خورنده، نیاز به محل اتلاف گرما خوب دارد.
