سیستم آزمایش بهره وری انرژی کولر گازی 60K BTU سیستم آنتالپی پمپ حرارتی

اتاق تست آنتالپی پمپ حرارتی آزمایشگاهی بازده انرژی تهویه مطبوع سفارشی

معرفی سیستم:

اینآزمایشگاه تست بهره وری انرژیبا هماهنگی طراحی شده استISO 5151-2017.این نه تنها می تواند حجم هوا، ظرفیت سرمایش، ظرفیت گرمایش، مصرف برق خنک کننده، مصرف برق گرمایشی، EER، COP و سایر پارامترهای عملکردی تهویه مطبوع را در 60K Btu (18KW) تحت شرایط کاری مختلف مطابق با الزامات اندازه گیری دقیق کند. استاندارد ISO 5151-2017، اما همچنین می تواند انواع مختلفی از شرایط کاری را برای آزمایش با توجه به نیازهای کاربران برای دستیابی به الزامات خاص بازرسی کیفیت محصول، تحقیق و توسعه و غیره تنظیم کند.

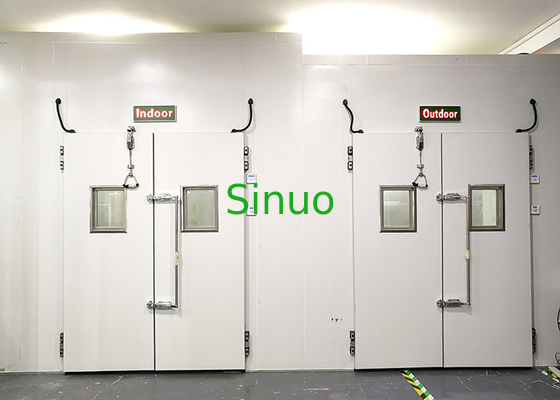

این سیستم تست یک دوگانه را اتخاذ می کندمحفظه آنتالپیساختار که عمدتاً با روش آنتالپی هوا محاسبه می شود.قسمت داخلی شامل مجموعه ای از دستگاه های اندازه گیری حجم هوا است.قسمت بیرونی از تخته های پلی اورتان سفت و سخت با ضخامت 150 میلی متر و صفحات فولادی رنگی با ضخامت 0.6 میلی متر در هر دو طرف برای حفظ گرما استفاده می کند که حفظ گرما و اثر عایق حرارتی خوبی دارد.کمترین دما می تواند به -20 درجه سانتیگراد و بالاترین آن به 55 درجه سانتیگراد برسد.قسمت داخلی از تخته های پلی اورتان سفت و سخت 100 میلی متری و صفحات فولادی رنگی 0.6 میلی متری در دو طرف برای حفظ حرارت استفاده می کند.اثر حفظ حرارت و عایق حرارتی خوب است.کمترین دما می تواند به 10 درجه سانتیگراد و بالاترین آن به 50 درجه سانتیگراد برسد.به منظور سهولت تست یونیت های مختلف تهویه مطبوع، یک پورت نصب بر روی دیوار بین ضلع بیرونی و داخلی باز می شود.حالت درب ساید بای ساید پذیرفته شده است و درب زمانی که استفاده نمی شود بسته می شود.

این آزمایشگاه شامل دو مجموعه سیستم تبرید (گرمایش) (یکی در داخل و مجموعه دیگر در فضای باز) است که برای تنظیم محیط هوای داخل اتاق آزمایش و انجام عملیاتی مانند سرمایش، رطوبت زدایی، رطوبت، و گرم کردن هوا در اتاق آزمایش، تا دما و رطوبت اتاق آزمایش مطابق با الزامات شرایط آزمایش باشد.

این آزمایشگاه باید مجهز به اتاق عمل برای نگهداری کامپیوترهای اداری، کابینت برق، کابینت کنترل، پاورهای فرکانس متغیر و ... باشد. آزمایشگاه).

نرم افزار تست این اتاق تست با توجه به نیاز مشتری سفارشی شده است که می تواند به طور خودکار حجم هوا، حجم سرمایش (گرما)، توان مصرفی، EER/COP و سایر پارامترهای UUT را محاسبه کند و نتایج محاسبات دقیق باشد.

استانداردها:

طراحی و آزمایش بر اساس استانداردهای زیر:

◄ ISO 5151:2010

◄ ISO 16358:2013

► استانداردهای دیگر را می توان سفارشی کرد

انواع UUT:

- نوع دیوار اسپلیت

- نوع کابینت اسپلیت

- سقف اسپلیت نوع کاست

- نوع پنجره

- کولر گازی اینورتر

محدوده تست:

اصل تست:

در شکل زیر نشان داده شده است، دما و رطوبت سمت داخلی و خارجی به طور جداگانه کنترل می شوند و دماهای مختلف مطابق با الزامات استاندارد تنظیم می شوند.هنگامی که شرایط کاری پایدار است، UUT را می توان برای شروع آزمایش روشن کرد.

اتاق آزمایش مجهز به منبع تغذیه تنظیم شده است که می تواند تأثیر نوسانات شبکه را بر تست و اندازه گیری کاهش دهد.قدرت، ولتاژ و جریان کولر گازی توسط یک پاور متر کلاس 0.5 اندازه گیری می شود.

یک دستگاه اندازه گیری حجم هوا در قسمت داخلی وجود دارد و محدوده حجم هوا 200 ~ 3500 m³ / ساعت است.

در ورودی و خروجی هوای کولر گازی نمونه‌گیرهای دما وجود دارد که می‌توانند دما و رطوبت ورودی و خروجی را جمع‌آوری کنند.حجم هوا به روش نازل تست می شود و دستگاه تست حجم هوا می تواند دمای خروجی هوا، رطوبت و حجم هوا را اندازه گیری کند.این سیستم تست از روش آنتالپی هوا برای محاسبه مقادیر آنتالپی و حجم هوای ورودی و خروجی هوای کولر گازی استفاده می کند و ظرفیت سرمایش و گرمایش کولر گازی را طبق فرمول بدست می آورد.

کمپرسورهای متعددی در داخل و خارج از آزمایشگاه وجود دارد که می تواند درجه بندی ظرفیت خنک کننده را انجام دهد.هر کمپرسور را می توان به طور مستقل کنترل کرد و زمانی که تقاضای زیادی برای بار خنک کننده در آزمایشگاه وجود دارد، می توان چند کمپرسور را روشن کرد.هنگامی که تقاضای بار سرد در آزمایشگاه کم است فقط یک کمپرسور باید روشن شود که می تواند اتلاف نیرو را کاهش دهد و شرایط کار را به سرعت تنظیم کند.

Sinuo یک شرکت متنوع با فناوری پیشرفته است که تجهیزات آزمایشی، تجهیزات تحقیقاتی و آموزشی علمی و تجهیزات سفارشی غیر استاندارد مختلف را ادغام می کند و تحقیق و توسعه مستقل و طراحی، تولید و فروش، نصب و راه اندازی و نگهداری پس از فروش را ادغام می کند.کادر فنی ما تجربه عملی زیادی را جمع آوری کرده است.
