جزئیات محصول:
پرداخت:
|
| استاندارد کاربردی: | IEC 60335-1 | محتوای تست: | افزایش دما |
|---|---|---|---|
| ابعاد: | 100 سانتی متر * 100 سانتی متر * 100 سانتی متر | مواد: | تخته سه لا رنگ مش مت |
| ضخامت: | 20 میلی متر | ترموکوپل: | OMEGA ، نوع K |
| مجموع امتیازات اندازه گیری: | 120 امتیاز | هر طرف اندازه گیری امتیاز: | 40 امتیاز |
| برجسته: | IEC 60335-1 تجهیزات تست لوازم الکتریکی,تجهیزات تست لوازم خانگی 100 × 100 میلی متر |
||

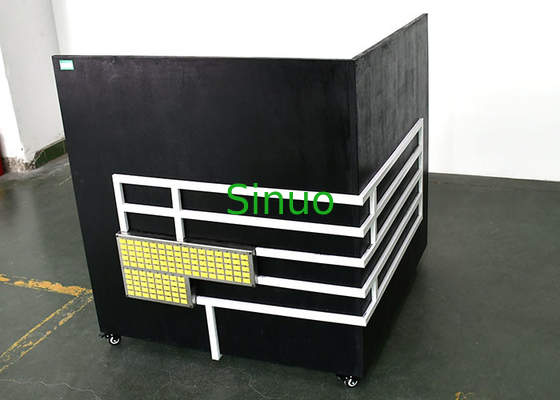

گوشه تست نقاط اندازه گیری دما IEC60335-1 1M 120
بررسی اجمالی تجهیزات:
IEC60335-1: 2016 بند 11 "وسایل برقی خانگی و مشابه آن- ایمنی-قسمت 1: الزامات عمومی".
گوشه های آزمون عمدتا برای تهیه شرایط محیطی که مطابق با الزامات استاندارد برای آزمایش افزایش دما از محصولات مختلف الکتریکی و الکتریکی است ، استفاده می شود.
گوشه های آزمون با مشخصات توزیع مختلف ، تعداد نقاط اندازه گیری دما و ابعاد خارجی را می توان با توجه به نمونه های آزمایش شده واقعی سفارشی کرد.
اصل آزمون:
ترموکوپل های مورد استفاده برای تعیین افزایش دما سطح دیوارها ، سقف و کف گوشه آزمون در پشت دیسک های کوچک سیاه و سفید مس یا برنج به قطر 15 میلی متر و ضخامت 1 میلی متر متصل شده اند.قسمت جلوی دیسک با سطح تخته یکدست است.ترموکوپل ها به دستگاه اندازه گیری دما متصل می شوند تا دما را در هر نقطه در زمان واقعی کنترل کنند.
پارامترهای فنی:
| ساختار تجهیزات | ساختار سه صفحه ای ، 1 صفحه پایه ، 2 صفحه کناری |
| ابعاد |
WDH = 1000X1000X1000 میلی متر ابعاد دیگر را می توان سفارشی کرد |
| ترموکوپل | ترموکوپل OMEGA اصلی آمریکایی ، قطر <0.3 میلی متر ، PTFE تفلون PFA ، مقاومت در برابر درجه حرارت لایه عایق -200 ℃ تا 260 ℃ ، قطر هسته: 2X0.255 میلی متر |
| چیدمان ترموکوپل | همه به بلوک ترمینال منتهی می شوند |
| مس اندازه گیری دما | ورق برنجی به قطر 15 میلی متر ، ضخامت 1 میلی متر با رنگ سیاه و سفید ، سطح جلوی ورق مس گرد با سطح تخته سه لا برابر است |
| نقاط اندازه گیری دما | 40 امتیاز در هر سطح ، در کل 120 نقطه اندازه گیری دما |
| آرایش نقطه اندازه گیری دما | توزیع مربع 100 × 100 میلی متر ، می تواند 76 × 76 میلی متر یا 50 × 50 میلی متر باشد |
| تخته سه لا | ضخامت 20 میلی متر ، رنگ سیاه مات در جلو و فیلم خاکستری در پشت |
| ویژگی های تجهیزات | گوشه تست دما را می توان منتقل کرد ، پایین مجهز به چرخ های گوشه ای مقاوم در برابر سایش ترمز 2 یا 3 اینچ ، ارتفاع کل حدود 100 میلی متر است و بار ≥200 کیلوگرم است |
| اختیاری | ابزار اندازه گیری و ضبط دما |
Sinuo می تواند اندازه های مختلف را با توزیع اندازه گیری دما متفاوت با توجه به نیازهای خاص مشتری سفارشی کند.و گوشه های تست ما به خوبی رنگ آمیزی شده اند ، کوپل های زنجیره ای و مس های اندازه گیری به خوبی آرایه شده اند ، تمام زوج های مهره ای به بلوک ترمینال هدایت می شوند ، که برای مشتری متصل است تا به ابزار اندازه گیری و ضبط دما متصل شود.
