جزئیات محصول:
پرداخت:
|
استانداردهای کاربردی: | سری IEC 60335 | نمونه های کاربردی: | لوازم الکتریکی |
---|---|---|---|
ایستگاه های آزمایش: | 2 ایستگاه | روش کنترل: | کنترل یکپارچه PLC |
روش نمایش: | صفحه لمسی 10 اینچی | سرعت باز / بسته شدن: | 0-360 درجه در ثانیه (1.5 متر در ثانیه) |
زاویه باز / بسته شدن: | 0-130 درجه | نیروی باز / بسته شدن: | 0-200N |
برجسته: | IEC 60335 تجهیزات تست استقامت درب,تجهیزات تست استقامت درب لوازم خانگی |

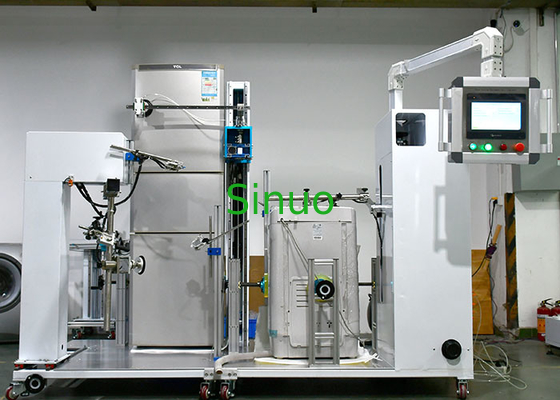

تجهیزات تست استقامت درب لوازم خانگی الکتریکی یکپارچه IEC 60335
اطلاعات محصول:
IEC60335-2-4: 2008 بند 18 "وسایل برقی خانگی و مشابه آن- ایمنی-قسمت 2-4: الزامات خاص برای دستگاه های چرخش چرخنده"
IEC60335-2-11: 2008 بند "خانگی و وسایل برقی مشابه- ایمنی-قسمت 2-11: الزامات خاص خشک کن های خشک کن" بند 20.101
IEC60335-2-7: 2016 "لوازم برقی خانگی و مشابه آن - ایمنی-قسمت 2-7: الزامات خاص ماشین های لباسشویی" بند 18 و 22.104
IEC 60335-2-5 خانگی و لوازم الکتریکی مشابه - ایمنی: قسمت 2-5: الزامات خاص ماشین ظرفشویی ، بند 23.3.
IEC 60335-2-25 خانگی و لوازم الکتریکی مشابه - ایمنی: قسمت 2-25: الزامات خاص اجاق های مایکروویو ، از جمله اجاق های مایکروویو ترکیبی ، بند 18.
کاربرد: برای آزمایش دوام دستگاه بهم پیوسته درب یا درب ماشین لباسشویی و آزمایش نیرو هنگام فعال شدن اتصال به منظور بررسی قابلیت اطمینان دستگاه بهم پیوسته استفاده می شود.همچنین برای کمک به آزمایشات دیگر برای باز و بسته شدن مکرر درب یا درب ماشین لباسشویی استفاده می شود.
نمونه آزمایش: خشک کن برقی ، ماشین لباسشویی برقی (شامل ضربان ساز و تامبل نوع تک فاز V 250 ولت ، سایر 480 ولت) ، دستگاه های چرخش چرخشی (ظرفیت بار ≦ 10 کیلوگرم ، سرعت خط سقوط ≦ 50 متر در ثانیه ، تک فاز ≦ 250 ولت ، سایر 480 ولت) ) ، ماشین ظرفشویی برقی ، (تک فاز ≦ 250 ولت) ، اجاق های مایکروویو.
ساختار:
این تجهیزات ترکیبی از کابینت کنترل الکتریکی (شامل دستگاه تنظیم کننده ولتاژ بار) ، قاب و دستکارها است.دو ایستگاه تست وجود دارد ، یکی برای ماشین لباسشویی با درب است ، دیگری برای ماشین لباسشویی ضربان ساز با درب است ، دو ایستگاه کاری می توانند آزمایش را به طور مستقل انجام دهند.
ابعاد تجهیزات: تقریباً: (W * D * H) 2500 * 1300 * 1300 (mm)
وزن تجهیزات: 300 کیلوگرم
پارامترهای فنی:
منبع تغذیه | AC220V ± 10٪ / 50 هرتز ، قدرت 6 کیلو وات (قابل شخصی سازی است) |
ایستگاه های آزمایشی |
2 ایستگاه مستقل ، یکی برای ماشین لباسشویی درب دار ، دیگری برای ماشین لباسشویی ضربان دار با درب است یا 2 ایستگاه برای ماشین لباسشویی (اختیاری) |
روش کنترل | PLC کنترل یکپارچه هوشمند ، عملکرد رابط لمسی 7 اینچی انسانی |
حالت درایو | درایو موتور سروو |
روش بستن برای نمونه | مکش خلاuum ، پنوماتیک |
سرعت باز کردن یا بسته شدن درب / درب | 0-360 درجه در ثانیه (1.5 متر در ثانیه) ، می تواند از پیش تعیین شده باشد |
زاویه باز یا بسته شدن درب / درب | 0-130 درجه ، می تواند از پیش تعیین شده باشد |
بار آزمایش | 0-999999 بار ، می تواند از پیش تعیین شده باشد |
نیروی باز یا بسته شدن درب / درب | 0-200N ، می تواند از پیش تعیین شده باشد (مقدار نیروی بازشو فقط برای تست کشش است وقتی دستگاه interlock برای قفل کردن درب فعال می شود) |
ولتاژ بار | 0-250 ولت ، قابل تنظیم است |
مکانیسم اقدام کمکی | ماشین لباسشویی شروع به فشار دادن سیلندر می کند (می توان سفارشی کرد) |
مطالب آزمون |
IEC60335-2-4: 2008 بند 18 "وسایل برقی خانگی و مشابه آن- ایمنی-قسمت 2-4: الزامات خاص برای دستگاه های چرخش چرخنده" IEC60335-2-11: 2008 بند "خانگی و وسایل برقی مشابه- ایمنی-قسمت 2-11: الزامات خاص خشک کن های خشک کن" بند 20.101 IEC60335-2-7: 2016 "لوازم برقی خانگی و مشابه آن - ایمنی-قسمت 2-7: الزامات خاص ماشین های لباسشویی" بند 18 و 22.104 IEC 60335-2-5 خانگی و لوازم الکتریکی مشابه - ایمنی: قسمت 2-5: الزامات خاص ماشین ظرفشویی ، بند 23.3. IEC 60335-2-25 خانگی و لوازم الکتریکی مشابه - ایمنی: قسمت 2-25: الزامات خاص اجاق های مایکروویو ، از جمله اجاق های مایکروویو ترکیبی ، بند 18. IEC 60335-2-9 بند 23.3 انعطاف پذیر برای لوازم خانگی می تواند در 2 موقعیت باز شود IEC 60335-2-24 بند 23.3 آزمون انعطاف پذیری برای هادی هایی که خم می شوند |
حفاظت از ایمنی | |
قدرت | محافظت در برابر نشت ، اضافه بار و محافظت در برابر اتصال کوتاه |
موتور | اضافه بار ، محافظت در برابر اتصال کوتاه |
