جزئیات محصول:
پرداخت:
|
اندازه داخلی: | 1400 میلی متر*1400 میلی متر*1400 میلی متر | اندازه خارج: | Approx. تقریباً 1900mm*1560mm*2400mm 1900mm*1560mm*2400mm |
---|---|---|---|
مواد محفظه بیرونی: | صفحات A3 درمان اسپری | مواد داخلی اتاق: | صفحه فولاد ضد زنگ 304 |
IPX1/2 منطقه قطره ای: | 1000mm * 1000mm | لوله نوسان IPX3/4: | R600 میلی متر |
کنترل و بهره برداری: | صفحه نمایش لمسی و لمسی | استاندارد کاربردی: | IEC60529-2013 ، ISO20653-2013 و غیره |
برجسته: | اتاق تست حفاظتی 1400L,اتاق آزمایش حفاظتی IEC 60529,اتاق آزمایش حفاظتی IPX1 |

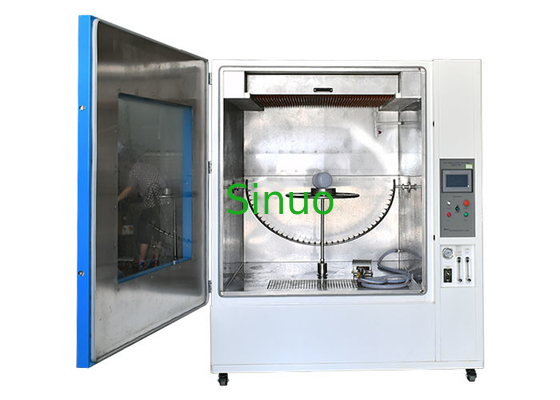

IEC 60529 درجه حفاظت از کد IP جامع اتاق آزمایش IPX1 ~ 4
معرفی محصول
اتاق آزمایش درجه ضد آب مطابق با الزامات IEC 60529: 2013 IPX1 ، IPX2 ، IPX3 و IPX4 طراحی و تولید شده است.برای آزمایش محصولات الکترونیکی و الکتریکی ، لامپ ها ، کابینت های برقی ، قطعات الکتریکی ، خودروها ، موتورسیکلت ها و ویژگی های فیزیکی قطعات و اجزای آنها در شرایط شبیه سازی شده آب و هوایی استفاده می شود.پس از آزمایش ، قضاوت می شود که آیا عملکرد محصول مطابق با الزامات است ، به طوری که طراحی ، بهبود ، تأیید و بازرسی کارخانه محصول را تسهیل می کند.
پارامترهای فنی:
مدل | SN4413-1400 |
اتاق داخلی | 1400 میلی متر*1400 میلی متر*1400 میلی متر |
اتاق بیرونی | تقریباً1900mm*1560mm*2400mm |
مواد محفظه بیرونی | درمان اسپری ، مختصر ، زیبا و صاف |
مواد داخلی اتاق | صفحه فولادی ضد زنگ با کیفیت بالا |
وزن | تقریباً 300 کیلوگرم |
صفحه گردان | |
سرعت چرخش | 1 ~ 5 دور در دقیقه قابل تنظیم |
قطر گردان | 600 میلی متر |
ارتفاع گردان | ارتفاع قابل تنظیم: 200 میلی متر |
ظرفیت تحمل صفحه گردان | حداکثر20 کیلوگرم |
عملکرد صفحه گردان |
موازی صفحه گردان IPX1 IPX2 با افزودن دستگاه شیب دار روی صفحه گردان می تواند به 15 درجه برسد صفحه گردان IPX3/4 می تواند 360 درجه بچرخد |
IPX1/2 چکیدن | |
قطر سوراخ قطره ای | φ0.4 میلی متر |
Dripping Aperture Spacing | 20 میلی متر |
IPX1 ، IPX2 سرعت چکیدن (جریان آب) |
1 +0.5 0 میلی متر در دقیقه (IPX1) 3 +0.5 0 میلی متر در دقیقه (IPX2) |
منطقه چکیدن | 1000X1000 میلی متر |
فاصله بین Drip Box و Sample | 200 میلی متر |
لوله نوسان IPX3/4 | |
لوله نوسان | R600 میلی متر |
فاصله بین نمونه نازل | در محدوده 200 میلی متر |
اسپری دیافراگم فاصله | 50 میلی متر |
زاویه نوسان لوله نوسانی |
± 60 درجه (IPX3) ، تقریبا ± 160 درجه (IPX4) (توجه: استاندارد نیاز به IPX3: 120 درجه ؛ IPX4: 360 درجه دارد ، اما به دلیل وجود صفحه گرامافون در زیر لوله نوسانی در حین آزمایش ، بنابراین 360 درجه در هنگام آزمایش واقعی قابل دستیابی نیست ، اگر بدون صفحه گردان ، 360 درجه را می توان به دست آورد) |
زاویه بین دو سوراخ |
120 درجه (IP3) 180 درجه (IP4) |
سوراخ سوزنی | φ0 .4 میلی متر |
نوسان سرعت | IPX3: 15 بار در دقیقه ؛IPX4: 5 بار در دقیقه |
جریان آب هر سوراخ | 0.07 لیتر در دقیقه +5 |
فشار اسپری | 80-150Kpa |
نازل اسپری IPX3/4 | |
سوراخ های نازل |
121 سوراخ F0.5mm 1 سوراخ در مرکز 1 حلقه داخلی از 12 سوراخ در گام 30 درجه 4 دایره خارجی 24 سوراخ در 15 درجه زمین |
جریان آب | 10 لیتر (دقیقه) |
نازل اسپری قطر کروی | 102 میلی متر |
متحرک مواد سپر | فولاد ضد زنگ |
مواد نازل اسپری | برنجی |
دسته و مواد سوپاپ | فولاد ضد زنگ 304 |
فشارسنج پیکربندی شده | 0 ~ 0.6 مگاپاسکال |
فشار اسپری آب | 50 ~ 150 (kpa) |
کنترل الکتریکی | |
کنترل کننده | کنترل کننده لمسی LCD |
زمان تست | 1-999،999min (قابل تنظیم است) |
کنترل صفحه گردان | کاهش موتور ، سرعت ثابت است |
کنترل نوسان | موتور پله ای ، نوسان لوله نوسان پایدار دارد |
کنترل جریان و فشار | از شیر دستی برای کنترل جریان و فشار ، روتامترهای شیشه ای برای نشان دادن جریان ، فشار سنج مورد استفاده از فولاد ضد زنگ برای نشان دادن فشار استفاده کنید. |
از محیط استفاده کنید | |
دمای محیط | RT10 ~ 35 ℃ (دمای متوسط در 24H≤28) |
رطوبت محیط | ≤85 R RH |
منبع تغذیه | 220V 50HZ تک فاز سه سیم + سیم محافظ زمین ، مقاومت زمین سیم محافظ زمین کمتر از 4Ω است ؛کاربر ملزم به تنظیم یک سوئیچ هوا یا قدرت با ظرفیت مربوطه برای تجهیزات در محل نصب است ، و این سوئیچ باید مستقل و اختصاصی برای استفاده از این تجهیزات باشد |
قدرت | تقریباً3 کیلو وات |
سیستم حفاظتی | نشت ، اتصال کوتاه ، کمبود آب ، حفاظت از گرمای بیش از حد موتور ، زنگ خطر |
