IEC62196-1 دستگاه تست نورد رابط شارژ خودرو

large.img.alt
small.img.alt small.img.alt small.img.alt small.img.alt

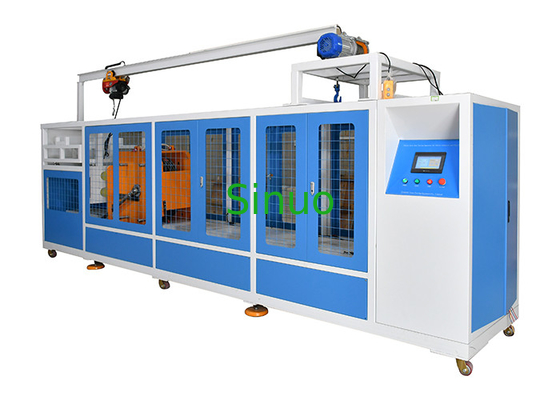

تصویر بزرگ :  IEC62196-1 دستگاه تست نورد رابط شارژ خودرو

جزئیات محصول:
محل منبع: چین
نام تجاری: Sinuo
گواهی: Calibration Certificate (Cost Additional)
شماره مدل: SNQC1010
پرداخت:
مقدار حداقل تعداد سفارش: 1
قیمت: Negotiation
جزئیات بسته بندی: تخته سه لا
زمان تحویل: 1 ماه
شرایط پرداخت: L / C ، T / T ، Western Union ، MoneyGram
قابلیت ارائه: 20 مجموعه در هر ماه
توضیحات محصول جزئیات
استاندارد کاربردی: NB/T42077-2016 ، IEC62196-1 : 2014 بند کاربردی: بند 7.11 و بند 7.21
نیروی خردکن: 5000N و 11000N Rolled Over Speed: (8 ± 2) کیلومتر در ساعت
طبقه آزمایش: سطح بتنی حالت کنترل: PLC
برجسته:

دستگاه تست نورد خودرو رابط شارژ

,

دستگاه تست نورد خودرو IEC62196-1

,

بند 7.21 ماشین تست نورد خودرو


IEC62196-1: 2014 دستگاه تست نورد خودرو رابط شارژ



معرفی تجهیزات:

این تجهیزات دوشاخه منبع تغذیه و دوشاخه خودرو را با کابل توصیه شده توسط سازنده روی کف بتنی به طور تصادفی قرار می دهد و (لاستیک خودروهای 5000 N 250) N یا (11000N ± 550) N را روی لاستیک های اتومبیل با همان بار با مشخصات اعمال می کند. از P225/75R15.فشار بر روی دوشاخه شارژ یا جعبه عملکرد پلاگین (فشار باد لاستیک 2.2 ± 0.1) Pa با سرعت (2 8 8) کیلومتر در ساعت برای شبیه سازی و آزمایش توانایی دوشاخه یا جعبه عملکرد دوشاخه برای مقاومت در برابر خودرو آسیب خرد کننده
از این دستگاه برای انجام آزمایش نورد خودرو بر روی دوشاخه منبع تغذیه و دوشاخه خودرو در حال شارژ استفاده می شود تا قابلیت اطمینان آن پس از فشرده سازی مشخص شود.

اصل تست:

لوازم جانبی سیم کشی شده با حداقل اندازه کابل از نوع توصیه شده توسط سازنده باید در کف بتنی در هر حالت عادی استراحت قرار گیرد.نیروی خردکن (5000 ± 250) N یا (11000 ± 550) N باید توسط یک تایر اتومبیل معمولی ، P225/75R15 یا یک تایر معادل مناسب برای بار ، روی رینگ فولادی نصب شده و با فشار () فشار داده شود. 2.2 ± 0.1) نوار.چرخ باید با سرعت (2 8 8) کیلومتر بر ساعت روی کانکتور یا دوشاخه خودرو بچرخد.لوازم جانبی باید قبل از اعمال نیرو در جهت متفاوت برای هر نمونه ، در حالت استراحت طبیعی قرار بگیرند.لوازم جانبی مورد آزمایش باید در یک موقعیت ثابت نگه داشته یا مسدود شود تا در حین اعمال نیروی وارد شده به طور قابل توجهی حرکت نکند.در هیچ موردی نیرویی که باید به پین ​​های پرتاب کننده وارد شود اعمال نمی شود.

پارامترهای فنی:


ایستگاه آزمایش تنها
روش کنترل الکتریکی PLC کنترل یکپارچه هوشمند ، عملیات رابط لمسی انسانی رنگی
حالت رانندگی موتور سوار
حمل بار

A. نیروی خردایش (5000 ± 250) N

B. نیروی خردکن (1150 ± 550) N

رانندگی بیش از حد سریع

(8 ± 2) کیلومتر در ساعت برای (5000 ± 250) تست N ، سرعت را حداکثر می کنیم.7 کیلومتر در ساعت ، زیرا بیش از 7 کیلومتر در ساعت به سرعت موتور را از دست می دهد

0 ~ 5 کیلومتر در ساعت را می توان برای (11000 ± 550) تست N تنظیم کرد ، پیشنهاد کنید که 2 کیلومتر در ساعت تنظیم کنید

روش Roll Over ماژول موتور خطی برای رانندگی تایر خودرو برای شبیه سازی حرکت نورد عقب و جلو (برای شبیه سازی آسیب ناشی از غلتیدن تصادفی به کانکتور یا دوشاخه خودرو در حین حرکت جلو یا عقب خودرو در صحنه واقعی)
بارگیری نیروی خردکن استفاده از وزنه های اضافی برای اعمال نیروی خردکن
رانندگی بر فراز تایر

ST225 / 75R15

2 عدد ، یکی برای (5000 ± 5000) آزمون N ، دیگری برای (11000 ± 550) آزمون N

فشار باد تایر (2.2 ± 0.1) نوار
طبقه آزمایش یک صفحه پایین با سطح سیمان/ بتن
دستگاه بالابر بالابر برقی
نصب تایر بالابر و بازسازی بالابر برقی
Driveover Speed قابل نمایش و تنظیم بر روی صفحه لمسی
روش جذب شوک فنر میرایی


ساختار تجهیزات:
این تجهیزات از سروو موتور برای کنترل سرعت ، کنترل کننده PLC میتسوبیشی ، با دقت کنترل بالا استفاده می کند.


IEC62196-1 دستگاه تست نورد رابط شارژ خودرو 0



IEC62196-1 دستگاه تست نورد رابط شارژ خودرو 1



IEC62196-1 دستگاه تست نورد رابط شارژ خودرو 2



IEC62196-1 دستگاه تست نورد رابط شارژ خودرو 3
