جزئیات محصول:
پرداخت:
|
استاندارد: | EN16825: 2016 | ورودی برق: | AC220V 50HZ، 5kW |
---|---|---|---|
کنترل الکتریکی: | میتسوبیشی پی ال سی | استفاده: | Max. حداکثر 2 vertical sections, and each vertical section has 1 door 2 بخش |
زاویه تست: | 0-90 درجه را می توان روی صفحه لمسی از پیش تنظیم کرد، قابل تنظیم است | زمان تست: | قابل تنظیم از قبل روی صفحه لمسی ، 0-99999.9S ، قابل تنظیم است |
ابعاد کلی تجهیزات: | WDH=approx. WDH=تقریبا 1650×1500×1920mm 1650×1500×1920 میلی متر | وزن تجهیزات: | 500 کیلوگرم |
برجسته: | درب باز کردن دستگاه تست استقامت,دستگاه آزمایش استقامت PLC,تجهیزات تست لوازم برقی 5 کیلو وات |

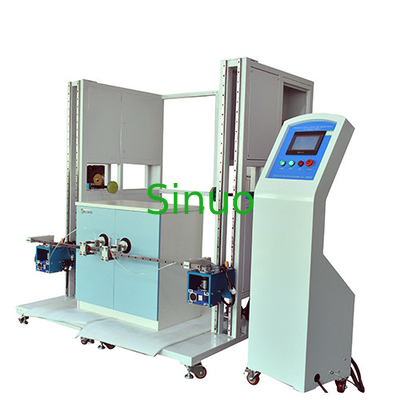

درب یخچال عمودی/پیشخوان کابینت باز کردن دستگاه تست قوه قضاوت
کاربرد:
دستگاه تست با استاندارد EN 16825: 2016 و الزامات سفارشی مشتری مطابقت دارد.
از این دستگاه برای آزمایش دوام کابینت های ذخیره سازی یخچال عمودی/پیشخوان استفاده می شود و همچنین برای اقدامات باز و بسته شدن درها همراه با آزمایش مصرف انرژی استفاده می شود.
اصل دستگاه:
تجهیزات از بازوهای مکانیکی استفاده می کنند که فنجان های مکش خلاء را متصل می کند ، بازوهای مکانیکی توسط موتور و محفظه های مکش خلاء توسط پمپ خلا حرکت می کنند.عملکرد بازوهای مکانیکی و مکنده های خلاء برای دستیابی به باز و بسته شدن درها.
ساختار دستگاه:
این ستون و ساختار قاب ، ترکیب شده با دو قسمت ستون و قاب ، هر ستون مجهز به یک دستگیره با مکنده خلاء برای باز و بسته شدن درب است ، که می تواند یک کابینت ذخیره سازی یخچال دار با دو قسمت عمودی و هر قسمت عمودی دارای یک در باشد.
پارامترهای مکانیکی:
SN |
موارد |
مولفه های |
1 |
ورودی برق | AC220V 50HZ ، 5 کیلو وات |
2 |
کنترل برق | PLC میتسوبیشی |
3 |
عمل |
صفحه نمایش لمسی Weinview 7 اینچی |
4 |
راننده بازوهای مکانیکی |
موتور |
5 |
نمونه های مناسب | حداکثر2 بخش عمودی ، و هر قسمت عمودی 1 درب دارد |
6 |
کلوم |
ستون چپ باز و بسته شدن درب ، ستون راست باز و بسته شدن درب ، هر ستون دارای یک مکانیزم بلند کردن است که می تواند ارتفاع بازوی مکانیکی را برای مطابقت با موقعیت باز و بسته شدن در تنظیم کند. |
7 |
بازوهای مکانیکی |
بازوی مکانیکی چپ برای باز و بسته شدن درب: 1 مجموعه (در ستون سمت چپ مرتب شده است) بازوی مکانیکی راست برای باز و بسته شدن درب: 1 مجموعه (در ستون سمت راست مرتب شده است) |
8 |
ساختار جذب | فنجان های مکش خلاء ، جذب مداوم و پایدار ، از بین نمی روند ، هر مجموعه بازوهای مکانیکی مجهز به یک فنجان مکش خلاء است |
9 |
زاویه باز و بسته شدن | 0-90 درجه را می توان روی صفحه لمسی از پیش تعیین شده ، قابل تنظیم است |
10 |
زمان باز و بسته شدن درب را نگه دارید | قابل تنظیم از قبل روی صفحه لمسی ، 0-99999.9S ، قابل تنظیم است |
11 |
سرعت باز و بسته شدن درب | 0-10 بار در دقیقه ، می توان آن را روی صفحه لمسی از پیش تنظیم کرد ، قابل تنظیم است |
12 |
زمان باز و بسته شدن درب | می توان از قبل روی صفحه لمسی تنظیم کرد ، 0-99H59M59S قابل تنظیم است |
13 |
زمان تست کل باز و بسته شدن درب | می توان از قبل روی صفحه لمسی تنظیم کرد ، 0-99H59M59S قابل تنظیم است |
14 |
مکانیسم موقعیت کمکی برای نمونه ها | یک مجموعه ، فاصله بین کابینت ذخیره سازی یخچال و قاب تجهیزات آزمایش را ثابت کرد |
15 |
محتویات را آزمایش کنید | باز و بسته شدن درب |
16 |
حفاظت |
حفاظت ایمنی مانند نشت ، اتصال کوتاه و اضافه بار |
17 |
ابعاد کلی | WDH = تقریبا1650 × 1500 × 1920 میلی متر |
18 |
وزن خالص |
500 کیلوگرم |
