جزئیات محصول:
پرداخت:
|
| استاندارد کاربردی: | IEC 62368-1 | بند اعمال شده: | G.15 |
|---|---|---|---|
| نیروی سینوسی ژنراتور ارتعاش: | 2000 کیلوگرم (20000 نیوتن) | نیروی تصادفی مولد ارتعاش: | 2000 کیلوگرم (20000 نیوتن) |
| نیروی ضربه ای ارتعاش ژنراتو: | 4000 کیلوگرم (40000 نیوتن) | خروجی تقویت کننده برق سوئیچینگ: | 21KVA |
| برجسته: | سیستم تست ارتعاش ضمیمه G.15,سیستم تست ارتعاش IEC 62368-1 |
||

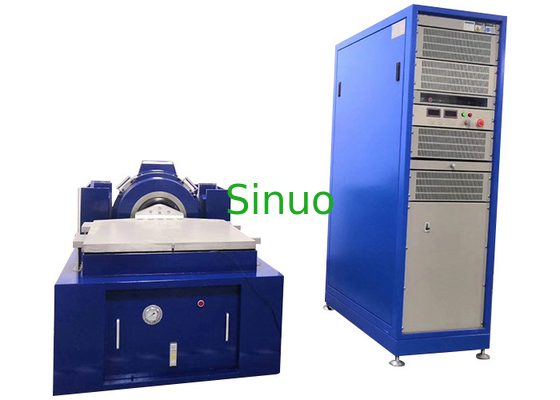

IEC 62368-1 Annex G.15 سیستم تست ارتعاش با عملکرد پایدار بالا
بررسی اجمالی محصولات:
این سیستم ارتعاشی توسط IEC 62368-1:2018 Annex G.15، IEC60065:2014 بند 8.17 b)، 12.1.3، IEC60950 و غیره مورد نیاز است.
سیستم تست ارتعاش از چهار قسمت تشکیل شده است: میز تست لرزش، تقویت کننده قدرت، کنترل کننده و فن خنک کننده.
1. میز تست ارتعاش
اصل کار میز ویبره:
هادی انرژی زا توسط نیروی الکترومغناطیسی در میدان مغناطیسی هدایت می شود.هنگامی که دایره دینامیکی در مدار مغناطیسی نیمکت ارتعاشی الکترومغناطیسی از سیگنال جریان متناوب عبور می کند، نیروی هیجان انگیزی در مدار مغناطیسی ایجاد می شود.
دایره پویا:
مهمترین قسمت جدول ارتعاش الکتریکی دایره دینامیکی است، دایره دینامیکی یک سیستم فعال است.این سیم پیچ را که در شکاف هوای کار ایجاد شده توسط سیستم مدار مغناطیسی قرار می گیرد، به حرکت در می آورد تا با انرژی دادن به سیم پیچ درایو، ارتعاشات آزاد و پایین را به دست آورد.
سیم پیچ تحریک:
سیم پیچ تحریک میز ارتعاشی الکتریکی به تحریک بالا و تحریک پایین تقسیم می شود.این دو به همراه سیم پیچ دینامیکی دو میدان مغناطیسی عمود بر یکدیگر را تشکیل می دهند.سیم پیچ ها برای تولید نیروی القایی مغناطیسی به یکدیگر بریده می شوند، به این ترتیب، میز ارتعاش با برش بین سیم پیچ دینامیکی و تحریک، نیروی هیجان انگیز مورد نیاز را ایجاد می کند.
2. تقویت کننده قدرت
اصل کار تقویت کننده برق: برق AC سه فاز توسط ترانسفورماتور فرکانس برق ایزوله می شود، باک به فیلتر سه فاز تمام پل ارسال می شود و سپس منبع تغذیه DC با ریپل کم به H ارسال می شود. ترانسفورماتور پل از فیلتر خازن عبور می کند و موج ولتاژ خروجی از حالت عادی و سیم پیچ خفه کننده حالت معمولی عبور می کند و فیلتر شده و به میز ارتعاشی خروجی می شود.
3. قسمت کنترل
کنترل‌کننده ما از پیشرفته‌ترین چارچوب و الگوریتم کنترل DSP جهان، پردازنده DSP 32 بیتی 450 مگاهرتز ممیز شناور، ADC 24 بیتی با کارایی بالا، محدوده دینامیکی تا 130 دسی بل استفاده می‌کند که کیفیت کنترل قابل اعتماد را تضمین می‌کند.در عین حال، کنترلر می‌تواند جامع‌ترین ماژول نرم‌افزار کنترل ارتعاش شامل: تصادفی، سینوسی، شوک کلاسیک، جستجو و ساکن شدن تشدید، کنترل طیف پاسخ شوک، سینوسی به‌علاوه تصادفی، سینوسی بعلاوه سینوسی، تصادفی به‌علاوه تصادفی، تولید مثل شکل موج بلند مدت و سایر ویژگی های دسترسیهر ماژول تابع توابع اولیه و اختیاری را ارائه می دهد و کاربر می تواند توابع مورد نیاز را در صورت نیاز سفارشی کند.
4.میز انبساط عمودی
پارامترهای فنی:
| استاندارد کاربردی | IEC 62368-1 |
| بند کاربردی | G.15 |
| مولد ارتعاش (DC-2000) | |
| نیروی سینوسی | 2000 کیلوگرم (20000 نیوتن) |
| نیروی تصادفی | 2000 کیلوگرم (20000 نیوتن) |
| نیروی ضربه | 4000 کیلوگرم (40000 نیوتن) |
| محدوده فرکانس | 5 تا 3000 هرتز |
| جابجایی پیوسته (دامنه) | 0-51 میلی متر، از پیش تعیین شده |
| فرکانس جداسازی ارتعاش | 2.5 هرتز |
| فرکانس تشدید سطح یک | 2600±5% هرتز |
| پیچ کانترتاپ | 17*M10 |
| نشت شار مغناطیسی | <1MT |
| حداکثر سرعت، بیشینه سرعت | 2 متر بر ثانیه |
| حداکثر شتاب | 980 متر بر ثانیه2 (100 گرم) |
| جرم معادل قطعات متحرک | 20 کیلوگرم |
| قطر کویل دینامیک | Φ280mm |
| حداکثربارگذاری | 300 کیلوگرم |
| وزن | 2695 کیلوگرم |
| تقویت کننده برق سوئیچینگ (KA-21) | |
| خروجی آمپلی فایر | 21KVA |
| ولتاژ خروجی نامی | 120 Vrms |
| نسبت سیگنال به نویز | > 65 دسی بل |
| راندمان تقویت کننده قدرت | ＞95% |
| حفاظت از سیستم | حفاظت در برابر دما، حفاظت از جابجایی بیش از حد، حفاظت در برابر ولتاژ، حفاظت در برابر جریان بیش از حد، حفاظت در برابر ولتاژ، حفاظت خارجی، حفاظت از خطای منطقی |
| ابعاد | 1800*900*800 میلی متر |
| وزن | 450 کیلوگرم |
| میز انبساط عمودی(TB-1010) | |
| اندازه جدول | 1000mm×1000mm |
| وزن جدول | 60 کیلوگرم |
| بالاترین فرکانس | 200 هرتز |
| جدول سطح (S-1010) اختیاری | |
| اندازه جدول | 1000mm×1000mm |
| وزن جدول | 60 کیلوگرم |
| بالاترین فرکانس | 200 هرتز |
| کامپیوتر و لوازم جانبی مرتبط | |
| میزبان | لنوو |
| نظارت کنید | با توجه به موقعیت رزرو شده محفظه الکتریکی سفارشی شده است |
| پنکه(FJ-2000) | |
| قدرت فن | 7.5 کیلو وات |
| حجم هوا | 0.71 M3/s |
| فشار باد | 3.5 کیلو پاسکال |
| ابعاد | 500*300*200 میلی متر |
| طول کانال | 4 متر |
| وزن | 140 کیلوگرم |
| شتاب سنج (JF) | |
| حساسیت | 150 pc/g |
| محدوده فرکانس | 0.3-8000 هرتز ± 10٪ |
| محدوده اندازه گیری | 2000 گرم |
| مقاومت در برابر ضربه | 2500 گرم |
| طول خط | 5 متر |
| دمای عملیاتی | -40-150 ℃ |
| وزن | 35 گرم |
| روش نصب | M5 |
