استاندارد کاربردی: | IEC 60884-1 | بند اعمال شده: | 11.5، 17.1، 17.2 |
---|---|---|---|
شکل موج خروجی: | موج سینوسی | محتویات تست: | چندگانه |
برجسته: | تستر ایمنی الکتریکی مولتی متر,بند 11.5 تستر ایمنی الکتریکی,تستر ایمنی الکتریکی IEC 60884-1 |

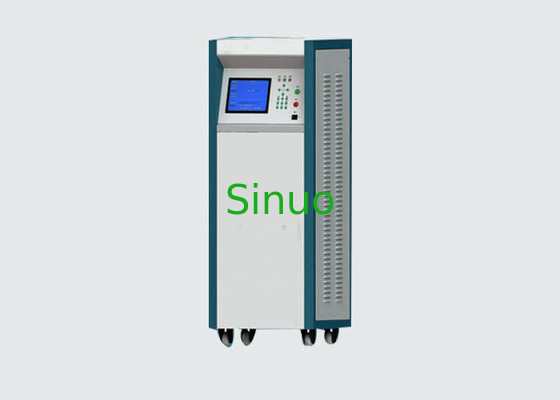

IEC 60884-1 بند 11.5 تستر ایمنی الکتریکی مولتی تستر
اطلاعات محصول:
این تستر ایمنی الکتریکی مولتی تستر مطابق با IEC 60884-1:2013 بند 11.5، 17.1، 17.2، IEC 60669-1 بند 11.4، بند 16، IEC 60950:2013 بند 2.3-2.3-2.6، 2.3-2.5 و 2.6.2.6. 10، 13، بند 16، بند 27 و غیره. 6 عملکرد هی-پات، عایق، زمین، نشتی، قدرت، تست شروع ولتاژ پایین را ادغام می کند.
امکانات:
■ رعایت CCC، IEC، EN، VDE، BS، GS، UL و سایر استانداردهای ایمنی الکتریکی
■ ذخیره سازی نامحدود شرایط آزمایش و نتایج آزمایش
■ داده ها را می توان از طریق USB کپی کرد
■ سرعت سریع: پردازنده پرسرعت ARM به عنوان هسته کنترلی ابزار تست استفاده می شود و پردازش داده ها جامع و سریع است.
■ دقت بالا: دقت تست ایمنی تا 1.5٪
■ افزایش و پایین آمدن سطح شیب دار مقاومت در برابر ولتاژ را می توان تنظیم کرد و با عملکرد هشدار حد بالا و پایین
■ حالت کنترل بازخورد حلقه بسته دیجیتال، حالت تنظیم ولتاژ کاملاً خودکار، ولتاژ / جریان خروجی به طور خودکار اصلاح می شود و برای اطمینان از صحت آزمایش تحت تأثیر نوسانات شبکه برق خارجی قرار نمی گیرد.
■دو حالت قضاوت را می توان برای تست مقاومت زمین انتخاب کرد: ولتاژ و مقاومت، برای برآورده کردن الزامات استانداردهای مختلف ملی / صنعتی
■ تست جریان نشتی یک شبکه داخلی بدن انسان، که می تواند برای هر شبکه بدن انسان سفارشی شود - عملکرد اختیاری
پارامترهای فنی:
استاندارد کاربردی | IEC 60884-1 |
بند اعمال شده | 11.5 |
ولتاژ مقاومت AC | |
محدوده تنظیم ولتاژ خروجی | AC 200 ~ 5000 ولت |
دقت ولتاژ خروجی |
±(1.5%×تنظیم+5 کلمه) |
مرحله تنظیم ولتاژ خروجی |
1 ولت |
فرکانس خروجی |
50/60 هرتز |
شکل موج خروجی |
موج سینوسی |
اعوجاج شکل موج خروجی | کمتر از 2% (در بار صرفاً مقاومتی) |
نرخ تنظیم شکل موج خروجی |
کمتر از (2%* تنظیم +5V) |
ظرفیت خروجی |
500 VA |
محدوده تنظیم زمان کاهش ولتاژ خروجی |
0 تا 300 ثانیه |
مرحله را تنظیم کنید |
0.1 ثانیه |
محدوده اندازه گیری جریان شکست | 0.10 تا 99.99 میلی آمپر |
دقت تست جریان شکست |
± (1.5٪× خواندن + 5 کلمه) |
حد بالایی از پیش تعیین شده جریان شکست | 0.10 تا 99.99 میلی آمپر |
حد پایین از پیش تعیین شده جریان شکست |
0.00 تا 5.00 میلی آمپر |
مرحله از پیش تعیین شده فعلی را تجزیه کنید |
0.01 میلی آمپر / گام |
محدوده تنظیم زمان تست |
1 تا 300 |
مرحله تنظیم زمان تست |
1 ثانیه / مرحله |
تشخیص قوس |
1 تا 9 سطح (سطح 9 بالاترین حساسیت است) |
مقاومت عایق | |
محدوده تنظیم ولتاژ خروجی | DC 200 ~ 1000 ولت |
دقت ولتاژ خروجی | ± (1.5٪× خواندن + 5 کلمه) |
مرحله تنظیم ولتاژ خروجی |
1 ولت |
ظرفیت خروجی | 60 VA |
محدوده تنظیم زمان کاهش ولتاژ خروجی | 0 تا 300 ثانیه |
مرحله را تنظیم کنید |
0.1 ثانیه |
محدوده اندازه گیری مقاومت عایق / دقت |
1~2000 MΩ ≤100 MΩ: ±(5%×نمایش + 3 کلمه) >100 MΩ: ±(8%×نمایش + 8 کلمه) |
محدوده تنظیم زنگ مقاومت عایق |
حد بالایی: 0 ~ 2000MΩ؛حد پایین: 1 ~ 2000MΩ |
محدوده زمانی تست، وضوح | 1 تا 300 ثانیه 1 ثانیه در مرحله |
مقاومت زمین | |
محدوده / دقت خروجی جریان زمین |
AC 5.0 تا 30.0A |
دقت جریان زمین |
±(1.5%×تنظیم+0.2A) |
محدوده اندازه گیری مقاومت زمین |
10.0 × 600 mΩ |
دقت اندازه گیری مقاومت زمین | ±(1.5%×نمایش+3mΩ) |
محدوده تنظیم آلارم مقاومت زمین | حد بالایی: 5-10A:10.0-600mΩ؛11-25A:10.0-300mΩ؛26-30A:10.0-200mΩ؛ حد پایین:0.0-100mΩ |
مرحله تنظیم مقاومت زمین |
1mΩ |
محدوده زمانی تست |
1 تا 300 |
مرحله زمانی تست | 1 ثانیه / مرحله |
جریان نشتی | |
ولتاژ خروجی |
1.06 برابر ولتاژ نامی ارائه شده توسط منبع تغذیه فرکانس متغیر داخلی |
تنظیم نوع نشتی |
نشت پویا، نشت استاتیک، شبکه داخلی بدن انسان با یک نشتی، هر شبکه بدن انسان را می توان سفارشی کرد |
محدوده اندازه گیری ولتاژ خروجی | AC 50 تا 280 ولت |
فرکانس ولتاژ خروجی |
AC 45 تا 65 هرتز |
دقت ولتاژ خروجی | ±(0.5%×نمایش + 2 کلمه) |
محدوده اندازه گیری جریان نشتی |
0.05 تا 20.00 میلی آمپر |
دقت اندازه گیری جریان نشتی |
± (1.5%× نمایش +10uA) |
محدوده زنگ تنظیم جریان نشتی |
حد بالایی: 0.05 × 20.00 میلی آمپر؛حد پایین: 0.01 ~ 5.00 میلی آمپر |
مرحله تنظیم جریان نشتی |
0.01 میلی آمپر |
محدوده زمانی تست |
1 تا 300 ثانیه 1 ثانیه در مرحله |
قدرت | |
ولتاژ خروجی |
1.0 برابر ولتاژ نامی، ارائه شده توسط منبع تغذیه فرکانس متغیر داخلی |
محدوده اندازه گیری ولتاژ خروجی / دقت |
AC 50~280V ±(0.5%×نمایش +2 کلمه) |
محدوده اندازه گیری جریان خروجی / دقت |
AC 0.20 تا 30.00A ±(0.5%× نمایش +2 کلمه) |
محدوده اندازه گیری توان فعال / دقت |
30~6000W ±(0.5%× نمایش +5 کلمه)
|
محدوده زنگ تنظیم قدرت | حد بالا: 3 تا 6000 وات، حد پایین: 0 تا 6000 وات |
محدوده زمانی تست / وضوح | 1 تا 300 ثانیه 1 ثانیه در مرحله |
شروع ولتاژ پایین | |
ولتاژ خروجی | 0.85 برابر ولتاژ نامی ارائه شده توسط منبع تغذیه فرکانس متغیر داخلی |
محدوده اندازه گیری ولتاژ خروجی / دقت |
AC 50~280V ±(0.5%× نمایش +2 کلمه) |
شروع محدوده / دقت اندازه گیری فعلی |
AC 0.20 تا 30.00A ±(0.5%× نمایش +2 کلمه) |
محدوده زنگ تنظیم فعلی | حد بالا: 0.20 تا 30.00 آمپر حد پایین: 0.00 تا 25.00 آمپر |
محدوده زمانی تست |
1 تا 300 ثانیه 1 ثانیه در مرحله |
ارتباط |
232 485 can Bu |
رابط | رابط TCP / IP |
روش کنترل خارجی |
رابط PLC، سیگنال سوئیچ |
ظاهر سیستم |
اندازه: 600W*1840H*600Dmm ارتفاع با قرقره، چراغ هشدار |
لوازم جانبی استاندارد سیستم | سیم برق × 1، سوئیچ پا × 1، گیره تست 30A × 1، جعبه تست × 1، خط ورودی برقe × 1، لوله فیوز × 1 |
