دستگاه تست باز و بسته کردن درب اتوماتیک یخچال IEC62552

دستگاه تست باز و بسته کردن درب اتوماتیک یخچال IEC62552
دستگاه تست باز و بسته کردن درب اتوماتیک یخچال IEC62552 دستگاه تست باز و بسته کردن درب اتوماتیک یخچال IEC62552 دستگاه تست باز و بسته کردن درب اتوماتیک یخچال IEC62552 دستگاه تست باز و بسته کردن درب اتوماتیک یخچال IEC62552

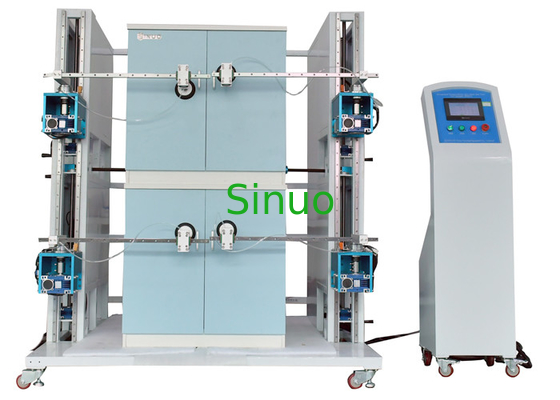

تصویر بزرگ :  دستگاه تست باز و بسته کردن درب اتوماتیک یخچال IEC62552

جزئیات محصول:
محل منبع: چین
نام تجاری: Sinuo
گواهی: Calibration Certificate(cost additional )
شماره مدل: SN1201B
پرداخت:
مقدار حداقل تعداد سفارش: 1 مجموعه
قیمت: Negotiable
جزئیات بسته بندی: مورد استاندارد صادرات تخته سه لا
زمان تحویل: 30 روز
شرایط پرداخت: T/T
قابلیت ارائه: 10 ست در ماه
توضیحات محصول جزئیات
استاندارد: IEC62552:2015 کنترل الکتریکی: کنترل هوشمند PLC میتسوبیشی
پروژه آزمایشی: تست استقامت و نوسان عمل: صفحه نمایش لمسی 7 اینچی Weinview
اندازه: می تواند سفارشی شود سینی وزنه: 4 مجموعه برای تست نوسان درب 50N
ساختار موقعیت یابی: 3 ست ضمانتنامه: 1 سال
برجسته:

دستگاه تست باز و بسته یخچال

,

دستگاه تست باز و بسته PLC



دستگاه تست باز و بسته کردن درب اتوماتیک یخچال IEC62552



استاندارد:

دستگاه تست باز و بسته شدن درب تمام اتوماتیک یخچال طبق استاندارد IEC62552:2015 و الزامات خاص مشتری طراحی و تولید شده است.این برای تست دوام درب عمودی فریزرهای عمودی استفاده می شود و همچنین در رابطه با تست های عملکرد بهره وری انرژی یخچال استفاده می شود.عمل باز و بسته شدن درب یک تجهیزات تست کاملاً خودکار اختصاصی است که برای آژانس های آزمایش و صدور گواهینامه، آزمایشگاه های کارخانه و سایر بخش های آزمایش مناسب است.

این تجهیزات دارای کنترل هوشمند PLC بالغ است، مجهز به یک محرک عملی قابل تنظیم موقعیت و ساختار مکنده برای جذب سطح یخچال است.در عین حال، به طور استاندارد به یک صفحه نمایش لمسی LCD رنگی مجهز شده است که می تواند زاویه تست، سرعت و زمان باز و بسته شدن درب را از قبل تنظیم کند تا باز و بسته شدن دستی را به طور واقعی شبیه سازی کند.درب یخچال دارای روش کنترل هوشمند است و می توان از یک دستگاه برای چندین منظور استفاده کرد.



پارامتر فنی

خیر پروژه محتوا
1 منبع تغذیه ورودی AC220V 50HZ، 5kW
2 کنترل الکتریکی کنترل هوشمند PLC میتسوبیشی
3 رابط عملیات عملکرد صفحه نمایش لمسی رابط انسان و ماشین رنگی 7 اینچی Weinview
4 حالت رانندگی

تست باز و بسته شدن درب: سروو موتور + کاهنده دقیق

تست اسلم درب: سیلندر

5 محدوده نمونه همان نوع نمونه شکل 2: WDH=(0.4~1.0m)×(0.4~1.0m) ×(0.6~2.0m)
6 پروژه آزمایشی

1. تست استقامت باز و بسته شدن درب یخچال (شامل باز شدن چپ، باز شدن سمت راست و نیمه باز شدن)

2. تست نوسان درب 50N

7 ایستگاه تست 1 ایستگاه کاری، می تواند یک یخچال را آزمایش کند، سازگار با یخچال های چپ باز، راست باز و درب متقاطع، 4 بازوی رباتیک می توانند به طور مستقل یا همزمان عمل کنند.
7 ستون 2 ستون که به ستون درب باز و بسته چپ و ستون در باز و بسته سمت راست تقسیم می شوند، هر ستون دارای دو مجموعه بازوی چرخاننده موتور در بالا و پایین است و ارتفاع مکنده بازوی مکانیکی می تواند باشد. تنظیم شده برای مطابقت با موقعیت باز و بسته شدن در
8 دستکاری 4 مجموعه باز و بسته شدن درب (بالا چپ، پایین چپ، بالا راست، پایین سمت راست) که می تواند موقعیت باز و بسته شدن را تنظیم کند (یعنی طول و ارتفاع قابل تنظیم است) مناسب برای محصولات درب یخچال با ارتفاع های مختلف و عرض ها؛
9 جام مکش ساکشن کاپ جذب مداوم و پایدار 4 ست
10 سینی وزنه 4 مجموعه برای تست نوسان درب 50N
11 زمان باز/بستن در تنظیم صفحه لمسی، قابل تنظیم از 0-999999، خاموش شدن خودکار پس از زمان رسیدن
12 زاویه باز شدن تنظیم صفحه نمایش لمسی 0 تا 120 درجه روی 0.1 ± درجه، قابل تنظیم
13 باز کردن/بستن زمان نگهداری تنظیم صفحه لمسی، قابل تنظیم از 0-99999.9S
14 فرکانس باز/بستن 6-30 بار در دقیقه، تنظیم صفحه لمسی، قابل تنظیم
15 ساختار موقعیت یابی 3 ست، کنار و پشت یخچال را ثابت می کند
16 سنجش زاویه شیب درب سنسور زاویه را پیکربندی کنید، با PLC ارتباط برقرار کنید، هنگامی که بدنه در از مقدار زاویه تنظیم شده توسط زنگ در طول فرآیند آزمایش فراتر رفت، دستگاه به طور خودکار زنگ هشدار را اعلام می کند و آزمایش را متوقف می کند.
17 قاب برای مطابقت با حداکثر محدوده نمونه، نمونه بر روی صفحه پایین قفسه نصب می شود
18 عملکرد حافظه قطع برق این سیستم عملکرد حافظه قطع برق را دارد که می تواند به جمع آوری اقدامات پارامترها و زمان های قبل از قطع برق ادامه دهد.
19 داده و منحنی صفحه نمایش لمسی با نمایش منحنی زاویه شیب و زمان ضربه، داده ها را می توان پرس و جو کرد
20 حفاظت توقف اضطراری، نشت، اتصال کوتاه، اضافه بار و سایر حفاظت های ایمنی
21 بعد، ابعاد، اندازه قفسه: عرض 1800 * عمق 1400 * ارتفاع 2400 میلی متر، حدود 350 کیلوگرم

هدف، اصل و ساختار دستگاه
  1. عمل باز کردن درب: بازوی مکانیکی را از طریق موتور سروو حرکت دهید، طناب نرم را بکشید تا درب مکیده شده توسط مکنده به صورت کنترل شده از 0 درجه تا 5 تا 15 درجه باز شود و سپس روند حرکت آزاد درب باز شود. برای رسیدن به زاویه مورد نیاز
  2. عمل بسته شدن درب: بازوی مکانیکی توسط سروو موتور به حرکت در می آید، به طوری که چرخ پرس درب را از 45 درجه تا 40 تا 35 درجه به طور کنترل شده فشار می دهد و به دنبال آن حرکت آزادانه در تا بسته شدن آن انجام می شود.
  3. هر عمل باز و بسته شدن در یک چرخه است.
  4. عمل چرخش درب 50N: ابتدا درب یخچال تا 90 درجه باز می شود (محدودیت مکانیکی در قسمت داخلی درب یخچال تعیین شده است)، مکنده در دورترین لایه بیرونی یخچال از لولا جذب می شود و یک انتهای آن مکنده با سیم طناب به وزنه متصل می شود و وزن از طریق سیلندر بلند می شود.به این ترتیب نیروی 50 نیوتن به درب وارد می شود، به طوری که درب مجبور می شود از 90 درجه تا حداکثر زاویه تاب بخورد.سپس با استفاده از بازوی چرخان درب را به حد 90 درجه برگردانید و ضربه را 10000 بار تکرار کنید.
  5. ساختار دستگاه تست: همانطور که در شکل زیر نشان داده شده است، ساختار کلی قاب پذیرفته شده است و نمونه بر روی صفحه پایینی تجهیزات قرار می گیرد، به طوری که حرکت نسبی تنش داخلی است و لرزش تجهیزات کاهش می یابد.دو ساختار ستون چپ و راست بر روی صفحه پایین نصب شده است، هر ستون شامل 2 مجموعه مکانیسم باز و بسته شدن در است که در شکل 1 نشان داده شده است، که می تواند آزمایش حداکثر چهار یخچال را انجام دهد.نمونه همانطور که در شکل 2 نشان داده شده است.

دستگاه تست باز و بسته کردن درب اتوماتیک یخچال IEC62552 0

دستگاه تست باز و بسته کردن درب اتوماتیک یخچال IEC62552 1

شکل 2

دستگاه تست باز و بسته کردن درب اتوماتیک یخچال IEC62552 2
