دستگاه تست باز و بسته شدن درب اتوماتیک کابینت 4 ایستگاه IEC 62552

دستگاه تست باز و بسته شدن درب اتوماتیک کابینت 4 ایستگاه IEC 62552

استاندارد:

دستگاه تست باز و بسته شدن درب کابینت تمام اتوماتیک طبق IEC62552:2015 و الزامات خاص مشتری طراحی و تولید شده است.

پارامتر فنی

معرفی واحد تجهیزات تست

طراحی سیستم بر اساس اصل مدولارسازی بوده و کاملاً مطابق با الزامات استاندارد طراحی و ساخته می شود و در عین حال از طراحی و قطعات استاندارد شده تا حد امکان استفاده می شود.اطمینان حاصل کنید که سیستم از عملکرد بهینه و پشتیبانی فنی برخوردار است. استفاده از درایو موتور سروو اطمینان بالا و عمر بسیار طولانی کل سیستم را تضمین می کند. کل سیستم دارای عملکردهای واضح، ساختار فشرده، ظاهر زیبا و چیدمان مناسب است که راحت است. برای نگهداری و تعمیرات روزانه. طراحی و ساخت تجهیزات نیازهای فنی کلی مشتری را برای تجهیزات برآورده می کند. این سیستم را می توان به واحدهای زیر تقسیم کرد:

درایو اکشن و واحد دستکاری، افرامو منسیستم کنترل الکترونیکی هوشمند

1. عمل باز کردن درب: بازوی مکانیکی را از طریق موتور سروو حرکت دهید، طناب نرم را بکشید تا درب مکیده شده توسط مکنده به صورت کنترل شده از 0 درجه تا 5 تا 15 درجه باز شود و سپس روند حرکت آزاد درب باز شود. برای رسیدن به زاویه مورد نیاز
2. عمل بسته شدن درب: بازوی مکانیکی توسط سروو موتور به حرکت در می آید، به طوری که چرخ پرس درب را از 45 درجه تا 40 تا 35 درجه به طور کنترل شده فشار می دهد و به دنبال آن حرکت آزادانه در تا بسته شدن آن انجام می شود.
3. هر عمل باز و بسته شدن در یک چرخه است.
4. عملکرد چرخش درب 50N: ابتدا درب تا 90 درجه باز می شود (محدودیت مکانیکی در داخل در تعیین می شود)، مکنده در لایه بیرونی کابینت دورتر از لولا جذب می شود و یک انتهای مکش جذب می شود. فنجان با سیم طناب به وزنه متصل می شود و وزنه از طریق سیلندر بلند می شود.به این ترتیب نیروی 50 نیوتن به درب وارد می شود، به طوری که درب مجبور می شود از 90 درجه تا حداکثر زاویه تاب بخورد.سپس با استفاده از بازوی چرخان درب را به حد 90 درجه برگردانید و ضربه را 10000 بار تکرار کنید.

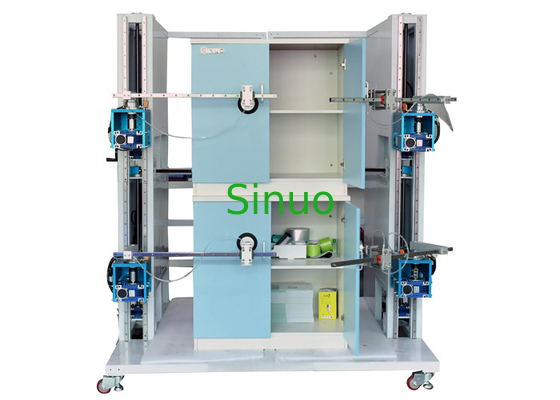

5. ساختار دستگاه تست: همانطور که در شکل زیر نشان داده شده است، ساختار کلی قاب پذیرفته شده است و نمونه بر روی صفحه پایینی تجهیزات قرار می گیرد، به طوری که حرکت نسبی تنش داخلی است و لرزش تجهیزات کاهش می یابد.دو ساختار ستون چپ و راست بر روی صفحه پایین نصب شده است، هر ستون شامل 2 مجموعه مکانیسم باز و بسته شدن در است که در شکل 1 نشان داده شده است، که می تواند آزمایش حداکثر چهار کابینت را انجام دهد.نمونه همانطور که در شکل 2 نشان داده شده است.

شکل 2
