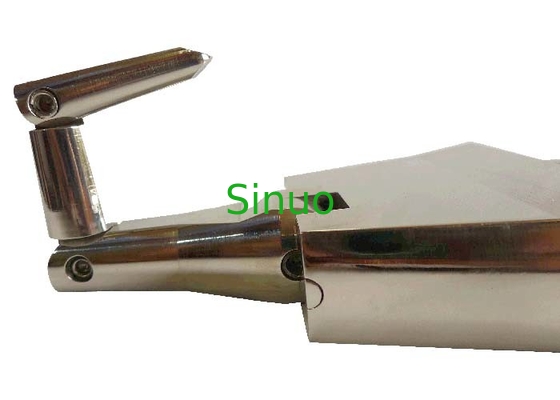

UL507 شکل 9.2 پروب تست محافظ محفظه بدون اتصال مستقیم فولاد ضد زنگ

UL507 شکل 9.2 پروب تست محافظ محفظه بدون اتصال مستقیم فولاد ضد زنگ

بررسی اجمالی محصولات:

کاوشگر آزمایش مشترک شکل، الزامات استاندارد UL507 شکل 9.2 (PA100A)، IEC 62368-1:2018 بند 4.8، 5.3.2، 8.5.4.3، V.1.2 و شکل V.1، و غیره، UL474 شکل 5 را برآورده می کند. UL982 Fig 7.1 UL1017 Fig 2 UL1062 Fig1.2 UL1278Fig 8.3 UL1310 Fig 16.2 UL6500 Fig14 UL60065 Fig14 and UL60915 Fig.

پارامترهای فنی:

روش های آزمایش و عملیات

لطفا به استانداردهای مربوطه مراجعه کنید.

UL 474-2012 بند 5.2 را به عنوان مثال در نظر بگیرید:

در صورتی که کاوشگر نشان داده شده در شکل 5.1 نتواند با سیم پوشش داده شده با فیلم، قطعات متحرک و عناصر گرمکن با قطعات زنده غیرعایق تماس برقرار کند، باز شدن قابل قبول است.پروب باید اعمال شود:

الف) با نیروی 2.5 پوند (11.1 نیوتن) و

ب) در هر شکل ممکن و به هر عمقی که اندازه دهانه اجازه دهد.

کاوشگر باید قبل، در حین یا بعد از وارد کردن از طریق دهانه به هر موقعیت ممکن بچرخد یا زاویه دار شود.و در صورت لزوم، پیکربندی پروب ممکن است پس از وارد شدن پروب از طریق دهانه تغییر کند.

کاوشگر آزمایش نیروی داخلی ندارد، در صورت نیاز به نیروی اعمال شده خاص، پروب آزمایش باید با یک نیروسنج کار کند.در انتهای دسته کاوشگر ما، یک سوراخ رزوه M6 برای مطابقت با نیروی سنج وجود دارد.نمایش به صورت تصویر مرجع زیر:

اطلاع

1. لطفاً به شکل دستگاه آسیب نرسانید (مانند خراشیدگی، خم شدن و غیره).

2. جلوگیری از گرد و غبار و رطوبت محیط، به منظور جلوگیری از اکسیداسیون بر دقت ابعاد تاثیر می گذارد.
