جزئیات محصول:
پرداخت:
|
| استانداردهای کاربردی: | IEC 60811 و غیره | Max. حداکثر winding diameter قطر سیم پیچ: | Φ12.5mm |
|---|---|---|---|
| Max. حداکثر winding width عرض سیم پیچ: | 72 میلی متر | Max. حداکثر winding length طول سیم پیچ: | 200 میلی متر |
| اندازه میله نورد: | 2، 4، 5، 6، 8، 9، 10، 13، 19، 40 میلی متر | حالت کاربری: | کتابچه راهنمای |
| Brand name: | Sinuo | زمان گارانتی: | یک سال |
| برجسته: | دستگاه تست غلاف برای ترک خوردگی,دستگاه تست IEC 60811 |
||

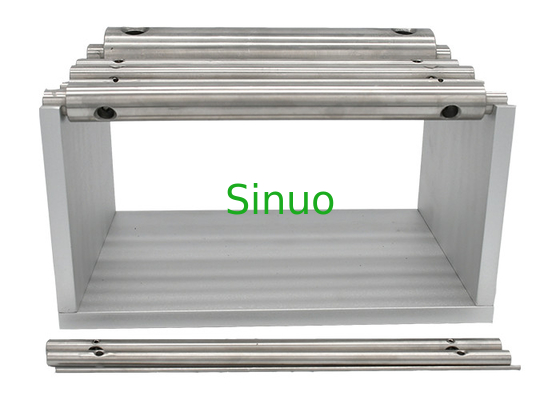

IEC 60811 مقاومت عایق ها و غلاف ها در برابر دستگاه تست ترک
استانداردها و بندها:
این دستگاه تست با استانداردهای IEC 60811-509:2012، IEC 60811-508:2012 مطابقت دارد که روش های آزمایش عایق پلیمری و مواد روکش کابل های توزیع برق و کابل های ارتباطی از جمله کابل های دریایی را مشخص می کند.برای تست ترک خوردگی و سیم پیچ سیم ها و کابل های وینیل کلرید در شرایط دمای بالا مناسب است.
IEC 60811-508:2012 کابل های فیبر الکتریکی و نوری - روش های آزمایش برای مواد غیر فلزی - قسمت 508: آزمایش های مکانیکی - آزمایش فشار در دمای بالا برای عایق ها و غلاف ها
IEC 60811-509:2012 کابل های فیبر الکتریکی و نوری - روش های آزمایش برای مواد غیر فلزی - قسمت 509: آزمایش های مکانیکی - تست مقاومت عایق ها و غلاف ها در برابر ترک خوردگی (تست شوک حرارتی)
ساختار:
پارامترهای فنی:
| حداکثر قطر سیم پیچ | Φ12.5mm |
| حداکثر عرض سیم پیچ | 72 میلی متر |
| حداکثر طول سیم پیچ | 200 میلی متر |
| اندازه میله نورد |
2، 4، 5، 6، 8، 9، 10، 13، 19، 40 میلی متر در مجموع ده |
| حالت کاربری | کتابچه راهنمای |
روش استفاده:
1. تست شوک حرارتی عایق
(1) نمونه برداری: برای هر هسته سیم عایق بندی شده باید دو نمونه با طول مناسب گرفته شود و نمونه ها از دو مکان با فاصله حداقل 1 متر گرفته شود.غلاف بیرونی در صورت وجود باید از عایق جدا شود.
(2) آماده سازی نمونه: نمونه باید با یکی از سه روش زیر تهیه شود:
الف. برای هسته های سیم عایق شده که قطر خارجی آنها از 12.5 میلی متر تجاوز نمی کند، هر نمونه بخشی از هسته های سیم عایق شده است.
ب- برای هسته‌های عایق‌شده با قطر خارجی بیش از 12.5 میلی‌متر و ضخامت عایق بیش از 5.0 میلی‌متر و همه هسته‌های عایق‌شده به شکل بخش، هر نمونه باید به‌عنوان یک نوار عایق باریک گرفته شود که عرض آن حداقل 1.5 برابر ضخامت عایق باشد. اما کمتر از 4 میلی متر نیست.نوار باریک باید در امتداد محور هسته عایق بریده شود و اگر یک هسته عایق بندی شده به شکل بخش باشد، باید در "پشت" هسته عایق بریده شود.
ج- برای هسته های سیم عایق شده با قطر خارجی بیش از 12.5 میلی متر و ضخامت عایق بیش از 5.0 میلی متر، هر نمونه باید به صورت نوارهای باریکی که در b مشخص شده است بریده شود و سپس سطح خارجی نوارهای باریک باید آسیاب شود. یا برش (برای جلوگیری از گرم شدن بیش از حد) به ضخامت 4.0-5.0 میلی متر، ضخامت باید در قسمت ضخیم تر نوار اندازه گیری شود که عرض آن حداقل 1.5 برابر ضخامت است.
(3) سیم پیچ نمونه: هر نمونه باید به شکل مارپیچی محکم روی میله سیم پیچ آزمایشی در دمای محیط پیچیده شود و دو انتها باید ثابت شوند.قطر میله سیم پیچ آزمایشی و تعداد دورهای سیم پیچ به صورت زیر مشخص می شود:
A. جدول 1 در مورد نمونه های تهیه شده مطابق 1.2a اعمال می شود.برای کابل ها یا طناب های تخت، قطر میله تست باید با توجه به اندازه محور کوتاه آن انتخاب شود و محور کوتاه باید عمود بر میله آزمایش در هنگام سیم پیچی باشد.
میز 1
| قطر بیرونی نمونه: میلی متر | میله سیم پیچ تست: میلی متر | پیچ در پیچ |
|
D≤2.5 2.5<D≤4.5 4.5<D≤6.5 6.5<D≤9.5 9.5<D≤12.5 |
5 9 13 19 40 |
6 6 6 4 2 |
ب- جدول 2 در مورد نمونه های تهیه شده مطابق با 1.2b و 1.2c اعمال می شود که در این صورت سطح داخلی نمونه باید با میله آزمایش در تماس باشد.
جدول 2
| ضخامت نمونه δ: میلی متر | میله سیم پیچ تست: میلی متر | پیچ در پیچ |
|
δ≤1 1<δ≤2 2<δ≤3 3<δ≤4 4<δ≤5 |
2 4 6 8 10 |
6 6 6 4 2 |
در جدول فوق، نمونه یا ضخامت باید با کولیس ورنیه یا ابزار اندازه گیری مناسب دیگر اندازه گیری شود.
(4) گرمایش و بازرسی: نمونه پیچ خورده در اطراف میله آزمایش باید در یک اجاق هوا که از قبل تا دمای آزمایش مشخص شده توسط استانداردهای محصول کابلی مربوطه گرم شده است قرار داده شود.به مدت 1 ساعت در دمای مشخص شده نگهداری کنید.
پس از اینکه نمونه به دمای تقریباً محیط رسید، نمونه را که هنوز روی میله آزمایش قرار دارد بررسی کنید.
(5) ارزیابی نتایج آزمایش: هنگام بازرسی با دید طبیعی یا دید اصلاح شده بدون ذره بین، نمونه باید ترک خورده باشد.
2. تست شوک حرارتی غلاف
(1) نمونه برداری: برای هر غلاف مورد آزمایش باید دو نمونه کابل با طول مناسب گرفته شود و نمونه ها باید از دو مکان با فاصله حداقل 1 متر گرفته شود.
توجه: تمام پوشش های بیرونی باید برداشته شوند.
(2) آماده سازی نمونه:
الف. برای غلاف با قطر بیرونی نه بیشتر از 12.5 میلی متر، هر نمونه باید یک تکه کابل باشد، اما عایق پلی اتیلن و کابل های غلاف پلی اتیلن حذف می شوند.
ب- برای غلاف هایی با قطر خارجی بیش از 12.5 میلی متر و ضخامت بیش از 5.0 میلی متر و غلاف های کابل های عایق پلی اتیلن، هر نمونه باید از نوار باریکی روی غلاف گرفته شود که عرض آن حداقل 1.5 برابر ضخامت غلاف باشد. زمان غلاف، اما نه کمتر از 4 میلی متر، و نوار باریک باید در امتداد محور کابل بریده شود.
ج. برای غلاف‌هایی با قطر بیرونی بیش از 12.5 میلی‌متر و ضخامت بیش از 5.0 میلی‌متر، هر نمونه باید به صورت نوار باریکی که در b مشخص شده است، بریده شود و سپس روی سطح خارجی نوار باریک آسیاب یا برش داده شود. اجتناب از گرمای بیش از حد) به ضخامت 4.0-5.0 میلی متر، ضخامت باید در قسمت ضخیم تر نوار باریک اندازه گیری شود، عرض نوار باریک حداقل 1.5 برابر ضخامت است.
ت- برای کابل های تخت، اگر عرض کابل از 12.5 میلی متر بیشتر نباشد، هر نمونه باید یک کابل کامل باشد.اگر عرض کابل از 12.5 میلی متر بیشتر شود، هر نمونه باید نوار باریکی از غلاف بریده شود که در b مشخص شده است.
(3) سیم پیچ نمونه: هر نمونه باید به شکل مارپیچی محکم روی میله آزمایش در دمای محیط پیچیده شود و دو انتها باید ثابت شوند.قطر میله آزمایش و تعداد سیم پیچ ها به شرح زیر است: برای نمونه های تهیه شده طبق بند 2.2 الف به مفاد 1.3 a و برای نمونه های تهیه شده مطابق 2.2b و c به مفاد 1.3b مراجعه کنید.قطر یا ضخامت نمونه باید با کولیس ورنیه یا ابزار اندازه گیری مناسب دیگر تعیین شود.
(4) گرمایش و بازرسی: نمونه پیچ خورده در اطراف میله آزمایش باید در یک اجاق هوا که از قبل تا دمای آزمایش مشخص شده توسط استانداردهای محصول کابلی مربوطه گرم شده است قرار داده شود.به مدت 1 ساعت در دمای مشخص شده نگهداری کنید.
پس از اینکه نمونه به دمای تقریباً محیط رسید، نمونه را که هنوز روی نوار آزمایش قرار دارد بررسی کنید.
(5) ارزیابی نتایج آزمایش: هنگام بازرسی با دید طبیعی یا دید اصلاح شده بدون ذره بین، نمونه باید ترک خورده باشد.
