| استانداردهای کاربردی: | IEC60529 و غیره | سرعت باد: | ≤2 متر بر ثانیه |
|---|---|---|---|
| سرعت پمپاژ خلاء: | 60-600 لیتر در دقیقه | محدوده جریان سنج هوا: | 1-25 لیتر در دقیقه |
| غلظت گرد و غبار: | 2 کیلوگرم در متر مکعب | گرد و غبار درشت: | زیر 150 میلی متر |
| حجم کار: | 1000 لیتر، می تواند سفارشی شود | گرد و غبار ریز: | زیر 75 میلی متر |
| برجسته: | محفظه تست محیطی 1000L,محفظه تست محیطی گرد و غبار IP6X,اتاق تست محیطی IEC60529 |
||

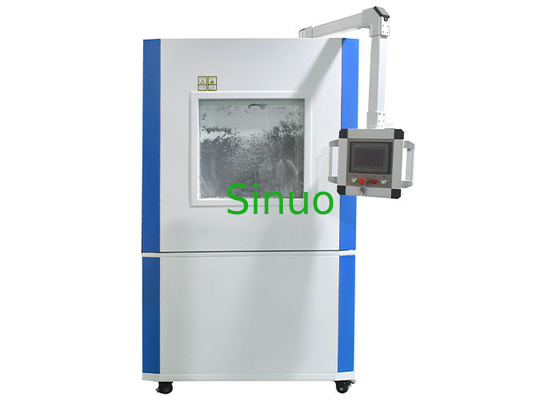

IEC60529-2013 Fig 2 IP5X و IP6X Sand and Dust Environmental Test Chamber 1000L
بررسی اجمالی تجهیزات:
این محفظه تست گرد و غبار مطابق با IEC60529-2013 شکل 2 طراحی و تولید شده است و طبق IEC 60335-1 بند 22.1، IEC60598-1-2008 و غیره مورد نیاز است. برای انجام تست گرد و غبار شن و ماسه برای محصولات الکتریکی با اولین اعداد مشخصه 5 و 6 (IP5X و IP6X).
این محفظه آزمایشی می تواند جریان هوای گردش عمودی غیر لایه ای حامل گرد و غبار را فراهم کند که می تواند در فواصل منظم کنترل شود.این با یک پمپ خلاء پیکربندی شده است، اپراتور می تواند عملکرد خلاء را برای پمپ کردن هوا از پوسته محصول آزمایش شده انتخاب کند، و حجم پمپ و اختلاف فشار قابل تنظیم است.علاوه بر این، دستگاه کنترل دمای جریان هوا در محفظه مجهز شده است تا اطمینان حاصل شود که آزمایش تحت شرایط محیطی مورد نیاز استاندارد انجام می شود.
مطابق با الزامات استاندارد، این اتاق آزمایش محیط گرد و غبار شبیه سازی شده مصنوعی را برای آزمایش توانایی ضد گرد و غبار نمونه اتخاذ می کند، الزامات خاص و معیارهای صلاحیت باید مطابق با الزامات استاندارد IEC60529-2013 یا محصول باشد.
پارامترهای فنی اصلی:
مدل و اندازه کار
مدل: SN441-1000L
اندازه داخلی محفظه (mm): 1000×1000×1000 میلی‌متر (D×W×H)
ساختار و مواد
اصل طراحی این اتاقک:
یک قیف مخروطی شکل با یک پورت جمع آوری گرد و غبار در پایین طراحی کنید، درگاه مکش فن گردشی توربین فشار قوی را در درگاه استخراج گرد و غبار (پایین) نصب کنید، غبار پمپ شده به بالای محفظه داخلی فرستاده می شود و سپس آزادانه از بالا به پایین ریخته می شود، بنابراین چرخه ها دوباره و دوباره تکرار می شوند.
ساختار و مواد:
آ.مواد محفظه داخلی: پانل های آینه فولاد ضد زنگ SUS201.
بمواد محفظه بیرونی: صفحات فولادی رنگ شده.
ج.با پنجره دید بزرگ روی در.
دطراحی منحصر به فرد کانال هوا برای اطمینان از اینکه کابینت یک جریان هوای آرام متمرکز تولید می کند.
ه.ساختار اصلی: جعبه پیش تصفیه، محفظه آزمایش، پورت مکش گرد و غبار، جعبه جمع آوری گرد و غبار، دستگاه دمش گرد و غبار در گردش، سیستم خلاء، مخزن ذخیره گرد و غبار، دریچه جریان، سیستم گرمایش، تیغه جریان برگشتی، توری کبریت محافظ، لوله گرد و غبار پشت سنج و سایر اجزاء .
پارامترهای فنی
آ.گرد و غبار ریز: زیر 75 میلی متر
بگرد و غبار درشت: زیر 150 میلی متر
ج.غلظت گرد و غبار در محفظه و خط لوله 2kg/m³ است
دسرعت هوا: کمتر از 2 متر بر ثانیه (قابل تنظیم)
ه.مقدار پودر تالک: طبق الزامات استاندارد تهیه شده است (تهیه شده توسط کاربر، حداقل 2 کیلوگرم برای اولین بار، زیرا پودر تالک مجاز به ارسال بین المللی نیست)
f.سیستم کنترل هوشمند PLC و صفحه نمایش لمسی
gسنسور PT100
ساعتعملکرد حفاظت از دمای بیش از حد
من.حفاظت از افت فاز برق
jقطع کننده مدار نشتی
ک.منبع تغذیه: سه فاز AC380 V / 50Hz
لدرب: درب شیشه ای
مترپمپ وکیوم: 60-600 لیتر در ساعت
nکنترلر: با استفاده از کنترل کننده قابل برنامه ریزی (این کنترلر چندین تابع کنترل تنظیمات دلخواه زیر را دارد):
① زمان دمیدن گرد و غبار (توقف، دمیدن) ساعت در متر در ثانیه قابل تنظیم است
② دوره چرخه: خودسرانه قابل تنظیم است
③ زمان تست از پیش تعیین شده: 0s ~ 999h99m99s، به صورت دلخواه قابل تنظیم
④ منبع تغذیه: خاموش روشن
oاندازه صفحه فلزی: قطر سیم اسمی 50 میلی متر، فاصله اسمی بین سیم ها 75 میلی متر یا کمتر از 150 میلی متر
پ.فن: فن سانتریفیوژ تمام پلاستیکی
نکات: این محفظه آزمایش می تواند الزامات درجات حفاظتی ارائه شده توسط محفظه های لوازم خانگی، لوازم برقی فشار ضعیف، خودرو، قطعات موتورسیکلت و غیره را برآورده کند.
توضیحات ساختار و تابلو:
ساختار و اصل کار محفظه آزمایش گرد و غبار مانند IEC60529-2013 است و مجهز به یک دستگاه گرمایش جریان هوا اضافی است تا در صورت دمای پایین محیط یا رطوبت بالا استفاده را تسهیل کند.هنگامی که سیستم کار می کند، اپراتور ابتدا پودر تالک استاندارد خشک شده (2 کیلوگرم / M3) را در محفظه آزمایش گرد و غبار قرار می دهد، سپس نمونه آزمایشی را در محفظه آزمایش گرد و غبار قرار می دهد و سپس فن را برای ایجاد یک غبار غبار با چگالی بالا راه اندازی می کند. محفظه تا رسیدن به زمان تست از پیش تعیین شده (معمولاً 8 ساعت).
