جزئیات محصول:
پرداخت:
|
| استانداردهای کاربردی: | IEC 61591 و غیره | منبع تغذیه آزمایشگاهی: | AC 220V/AC 380V 50HZ; AC 220V/AC 380V 50HZ; capacity: 5KVA ظرفیت: 5KVA |
|---|---|---|---|
| محیط آزمایشگاه: | 20℃±5℃ RH: 30٪ -80٪ فشار | اندازه گیری محدوده حجم باد: | (0.06-25 متر مکعب) در دقیقه، (3.6-1500 متر مکعب در ساعت) |
| فشار دیفرانسیل استاتیکی: | 0-1500 Pa ± 0.2٪ | محدوده ابزار نمایش دیجیتال: | AC 0-300V، 0--10A، 0-1000W |
| سرعت آزمایشگاه: | نمایشگر دیجیتال 0-5000 دور در دقیقه ± 5 RPM | دمای هوا: | 0-50 ℃ ± 0.5 ℃ |
| رطوبت هوا: | (5~99)٪ RH ± 5٪ | حداکثر حجم باد: | Qv (حداکثر) m3 /min |
| برجسته: | سیستم تست عملکرد هوا IEC 61591,سیستم تست عملکرد هوای استخراج کننده دود |
||
سیستم تست عملکرد هوای IEC 61591 برای دستگاه های بخار پخت و پز
پارامترهای فنی:
1. منبع تغذیه آزمایشگاهی: AC 220V/AC 380V 50HZ;ظرفیت: 5KVA
2. محیط آزمایشگاه: 20℃±5℃ رطوبت: 30%-80% فشار اتمسفر: نرمال
3. اندازه گیری محدوده حجم باد: (0.06-25 متر مکعب) / دقیقه، (3.6-1500 متر مکعب در ساعت)
4. فشار دیفرانسیل استاتیک: 0-1500 Pa ± 0.2٪
5. پارامترهای الکتریکی: AC و DC رایج هستند، دقت اندازه گیری ولتاژ، جریان و قدرت 0.2 است، ابزار صفحه نمایش دیجیتال محدوده: ولتاژ AC 0-300V جریان AC 0--10A قدرت 0-1000W
6. سرعت: 0-5000 دور در دقیقه ± 5 RPM صفحه نمایش دیجیتال
7. دمای هوا: 0-50℃ ± 0.5℃
8. رطوبت هوا: (5 ~ 99)٪ R﹒H ± 5٪
9. منبع تغذیه تنظیم شده با فرکانس متغیر: توسط مشتری ارائه می شود
10. نتایج اندازه گیری که می تواند به طور خودکار توسط کامپیوتر پس از اتمام آزمون محاسبه شود.
1) حداکثر فشار استاتیک (مقدار فشار استاتیک در حجم باد صفر): Ps2n (حداکثر) Pa
2) حداکثر حجم باد (مقدار حجم باد در فشار استاتیک صفر): Qv (حداکثر) m3 /min
3) فشار استاتیک در حجم باد مشخص (7m3/min): Ps2ns Pa
4) توان ورودی موتور اصلی هنگامی که حجم باد مشخص شده است (7m3/min): PW
5) راندمان فشار کامل در حجم باد مشخص (7m3/min): η %
6) حجم و فشار باد مربوط به نقطه حجم باد کار (با توجه به GB/T17713-20XX)
7) حداکثر راندمان فشار کامل (با توجه به GB/T17713-20XX)
8) راندمان دینامیکی سیالات (هود FDE): η% (شامل حجم بهینه باد، فشار استاتیک، توان)
9) بهره وری انرژی (هود EEI): η% (شامل برچسب برق سیستم روشنایی مربوطه)
10) فشار و حجم باد مربوط به منحنی های مشخصه 5Pa، 10Pa، 15Pa
11. می تواند منحنی های مربوط به فشار استاتیک و حجم باد، حجم و سرعت باد، جریان، توان، راندمان و غیره را ترسیم کند. نمونه ها را می توان در هر دو حالت استنشاقی و خروجی آزمایش کرد.
12. حالت تست: دستگاه دارای دو حالت تست تست اتوماتیک و حالت تست دستی می باشد
1) دو روش تست برای تست خودکار وجود دارد که به شرح زیر است:
2) در قسمت تست دستی، چهار روش تست وجود دارد که به شرح زیر است:
13. خلاصه محدوده تست هر پارامتر
| پروژه | واحد | دامنه | دقت |
| حجم باد | M³/min | 0.06-25 | ± 1% از حداکثر حجم باد هر نازل |
| فشار استاتیک / فشار دیفرانسیل | پا | 0-1500 | ± 0.2٪ |
| سرعت چرخش | دور در دقیقه | 0-5000 | ± 5 دور در دقیقه |
| جاری | آ | 0-10 | ± 0.2٪ |
| ولتاژ | V | 0-300 | ± 0.2٪ |
| قدرت | دبلیو | 0-2000 | ± 0.2٪ |
| درجه حرارت | ℃ | 0-50 | ± 0.5٪ |
| رطوبت | % | 5-99 | ± 5٪ |
| فشار هوا | پا | 90000-106000 | ± 200 پا |
معرفی سیستم:

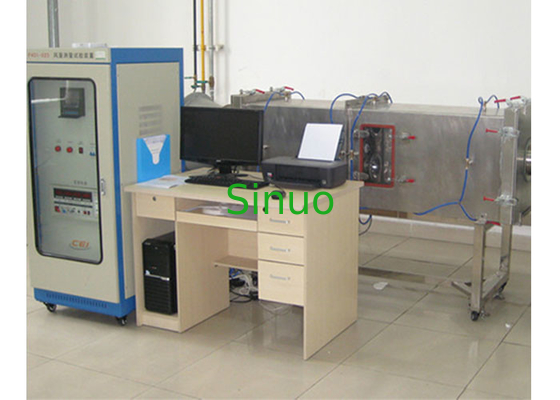

دستگاه تست حجم باد F-401-025 یک سیستم اندازه گیری حجم باد است که بر اساس استانداردهای ISO5801، IEC61591 و ... و با استفاده از فناوری پیشرفته ژاپنی توسعه و تولید شده است.
اصل آزمایش اولیه این است: حالت واقعی کار نمونه را در تونل باد آزمایشی شبیه سازی کنید (فن کمکی فشار خروجی باد نمونه را مطابق با الزامات می کند) و سپس اختلاف فشار باد را در دو طرف نازل اندازه گیری کنید. در تونل باد، و سپس با استفاده از فرمول استاندارد، سرعت باد متناظر را در این زمان محاسبه می کند و در نهایت سطح نازل و ضریب جریان مربوطه را ضرب می کند تا حجم باد به دست آید.
دستگاه از روش اندازه گیری و کنترل خودکار کامپیوتری استفاده می کند.فقط نیاز به نصب دستی نمونه و تعویض نازل دارد.کل فرآیند آزمایش یک نمونه فقط ده دقیقه طول می کشد.می تواند منحنی های متناظر فشار استاتیک و حجم باد، حجم و سرعت باد، جریان، توان، راندمان و غیره را ترسیم کند. همچنین تست را می توان در دو حالت استنشاق و خروج آزمایش کرد.دارای ویژگی های راحتی، سرعت، ثبات و قابلیت اطمینان و قابلیت تکرار خوب است.با تست و استفاده از محصولات مرتبط در تحقیقات علمی و فرآیند تولید آشنا شوید.
کاربرد: هودهای برد، فن های تهویه، یوبا، بخاری ها، فن های خنک کننده، فن های محوری، تصفیه کننده های هوا و غیره.
الزامات عملکرد و ویژگی:
1) دستگاه یک ساختار محفظه باد چند نازلی را اتخاذ می کند.نازل مربوطه را می توان با توجه به جریان اندازه گیری شده انتخاب کرد، بنابراین یک دستگاه می تواند طیف گسترده ای از جریان باد را اندازه گیری کند.
2) می توان از آن برای آزمایش استنشاق و اخراج استفاده کرد.
3) فن های کمکی مجهز هستند، بنابراین منحنی عملکرد کامل با جریان صفر و فشار استاتیک صفر قابل اندازه گیری است.
4) تست خودکار، محاسبه و خروجی داده ها توسط کامپیوتر و تجهیزات جانبی آن محقق می شود و نتایج آزمایش به صورت گرافیکی چاپ و نمایش داده می شود.دیالوگ انسان و ماشین آسان است، با دقت بالا، صرفه جویی در زمان و تلاش.
5) موارد تست: مشخصه PQ (رابطه بین سرعت جریان و فشار استاتیک)، رسم منحنی مقاومت خروجی دود، مشخصه Q-η 1 (رابطه بین سرعت جریان و بازده فشار کل)، راندمان مقاومت جریان، مشخصه Q-η 2 (رابطه بین نرخ جریان و راندمان مقاومت جریان)، مشخصه Q-η 3 (رابطه بین سرعت جریان و بازده مصرف انرژی)، موارد تست مقاومت جریان، و اندازه گیری همزمان سرعت چرخش، جریان و توان جسم اندازه گیری شده.
ویژگی های جدید زیر به دستگاه اضافه شده است:
طرح کلی:
(این طرح شامل بخش سازه ای ساختمان آزمایشگاه نمی شود که توسط کاربر طبق الزامات استاندارد ساخته شده است)
1. الزامات عمومی آزمایشگاه
اندازه: 4500 (عرض) × 6000 (طول) × 2800 (ارتفاع) میلی متر یا بیشتر.
دیوارها: صاف و مسطح، بدون منافذی که بر جریان باد تأثیر بگذارد (دریچه های تهویه مطبوع نباید مستقیم باد شوند).
زمین: زمین باید صاف نگه داشته شود.
دما و رطوبت: هنگام اندازه گیری حجم باد، دمای هوای اتاق آزمایش 20 ℃ ± 5 ℃ و رطوبت 30٪ - 80٪ (تهویه مطبوع یا رطوبت گیر ارائه شده توسط کاربر) است.
فشار اتمسفر: شرایط جوی معمولی بیش از 1000 متر بالاتر از سطح دریا نیست.
2. سیستم تست
اجزای اصلی: تونل باد آزمایش حجم باد، مکانیزم تنظیم فن و دمپر کمکی، کابینت الکتریکی اندازه گیری و کنترل (شامل منبع تغذیه فرکانس متغیر، ابزار اندازه گیری پارامترهای الکتریکی، فرستنده فشار، سرعت سنج و غیره)، کامپیوتر مارک، چاپگر، پلت فرم بالابر نمونه ، روش نصب نمونه آبی و کانال آزمایشی.
عملکرد سیستم: پس از اینکه کامپیوتر ورودی پارامترهای نمونه و داده های مربوط به آزمایش را درخواست کرد، تمام عملکردهای اندازه گیری و کنترل خودکار را می توان متوجه شد: از جمله اندازه گیری حجم باد.اندازه گیری ولتاژ، جریان، توان؛اندازه گیری سرعت چرخشی، اندازه گیری دما، رطوبت و فشار اتمسفر، اعلان های فرآیند تست، جداول داده ها، منحنی های همبستگی و غیره.
3. الزامات توزیع برق
کاربران باید سوئیچ های توزیع برق مستقل، منبع تغذیه سه فاز چهار سیم به علاوه سیم زمین را تهیه کنند: AC 380V، 50Hz.حداکثر ظرفیت: 5KVA
الف. تست استنشاقی
ب- آزمون اخراج
