جزئیات محصول:
پرداخت:
|
| رانش سینوسی: | 2940N (300kg.f) | رانش ضربه ای: | 5880N (600kg.f) |
|---|---|---|---|
| محدوده فرکانس: | DG~3500Hz | جابجایی پیوسته: | 20 میلی متر |
| جابجایی ضربه: | 25 میلی متر | حداکثر سرعت، بیشینه سرعت: | 1.8 متر بر ثانیه |
| حداکثر شتاب: | 981 متر بر ثانیه | قطر دینامیک: | Φ150mm |
| برجسته: | میز تست ضربه لرزش باتری,میز تست ضربه باتری 3500 هرتز |
||

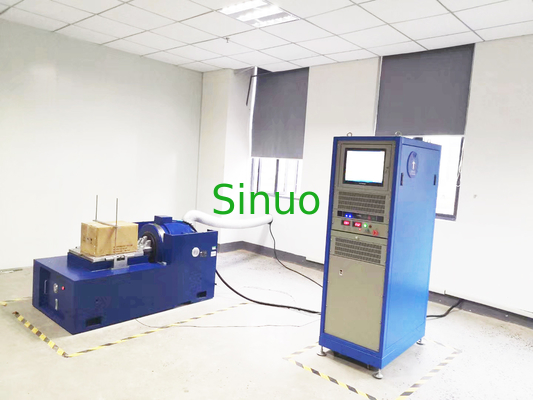

میز تست ضربه لرزش باتری IEC 62133-1 با عملکرد چاپ
بررسی اجمالی:
این سیستم ارتعاشی مطابق با IEC 60068-2-6 است، طبق IEC 62133-1:2017 بند 7.2.2، IEC 62133-2:2017 بند 7.3.8.1 و غیره مورد نیاز است.
پارامترهای فنی:
| مولد ارتعاش | |
| رانش سینوسی | 2940N (300kg.f) |
| رانش تصادفی | 2940N (300kg.f) |
| رانش ضربه ای | 5880N (600kg.f) |
| محدوده فرکانس | DG~3500Hz |
| جابجایی مداوم | 20 میلی متر |
| جابجایی ضربه (حداکثر جابجایی) | 25 میلی متر |
| حداکثر سرعت، بیشینه سرعت | 1.8 متر بر ثانیه |
| حداکثر شتاب | 981 متر بر ثانیه2 (100 گرم) (بدون بار) |
| قطر دینامیک | Φ150mm |
| فرکانس رزونانس مرتبه اول | 2900 هرتز ± 5٪ |
| لحظه غیرعادی مجاز | ≤2500N·cm |
| جرم معادل قطعات متحرک | 3 کیلوگرم |
| نقطه اتصال را بارگیری کنید | 13 |
| اندازه پیچ رومیزی (استاندارد) | M8 |
| چیدمان پیچ میز (قطر، یوان ژو) | 13-M8 عمق 16 میلی متر |
| فرکانس جداسازی ارتعاش محوری | 3 هرتز |
| حداکثر بار | 120 کیلوگرم |
| نشت شار مغناطیسی | ≤1mT |
| دمای محیط | 0 ~ 40 ℃ |
| اندازه | 1600mm×800mm×700mm |
| وزن | 1100 کیلوگرم |
| خروجی تقویت کننده قدرت | 3 کیلو ولت آمپر |
| نسبت سیگنال به نویز | ＞65dB |
| حفاظت از سیستم |
|
| ولتاژ خروجی نامی | 100Vrms |
| جریان خروجی | با گام 150 آمپر، حداکثر می تواند تا 6000 آمپر باشد |
| امپدانس ورودی | ≥15kΩ |
| ولتاژ سیگنال ورودی | ≤1.5 Rms |
| بازده تقویت کننده قدرت | ＞92% |
| اعوجاج هارمونیک (بار مقاومتی) | ＜1.0٪ |
| خطای اندازه گیری ولتاژ خروجی | ≤5٪ |
| خطای اندازه گیری جریان خروجی | ≤5٪ |
| ضریب تاج جریان خروجی | ≥3 |
| پایداری DC | دریفت صفر در خروجی کمتر از 30mv/8h است |
| محدوده فرکانس | 1-3500 هرتز: ± 3dB ； بهره فرکانس متوسط: ≥80 |
| راندمان تبدیل DC/AC | ＞92% |
| بارگذاری ویژگی | مقاومتی، خازنی، از نظر احساسی دلبخواه |
| عدم تعادل جریان موازی | ≤2.8٪ |
| میانگین زمان کار آزاد (MTBF) | ＞ 3500 ساعت |
| حالت خنک کننده | خنک کننده هوای اجباری |
| قدرت | AC 3 فاز 380 ولت ± 10 درصد، 60 هرتز |
| اندازه | 600mm×620mm×1600mm |
| وزن | 580 کیلوگرم |
| فن خنک کننده با صدا خفه کن | |
| قدرت فن | 0.75 کیلو وات |
| حجم هوا | 0.1 متر3/s |
| قطر مجرا | 125 میلی متر |
| طول کانال | 4 متر |
| فشار باد | 1 کیلو پاسکال |
| اندازه | 500mm×520mm×650mm |
| وزن | 30 کیلوگرم |
| اسلاید پسوند افقی | |
| اندازه پلت فرم | 500×500 میلی متر |
| جرم معادل (حداکثر تحمل بار) | 28 کیلوگرم |
| فرکانس کران بالایی | سینوسی 2000 هرتز، تصادفی 2000 هرتز |
| مواد | آلیاژ آلومینیوم منیزیم |
| جدول گسترش عمودی | |
| اندازه پلت فرم | 500mm×500mm |
| جرم معادل (حداکثر تحمل بار) | 28 کیلوگرم |
| فرکانس کران بالایی | سینوسی 1500 هرتز، تصادفی 2000 هرتز |
| مواد | آلیاژ آلومینیوم منیزیم |
نمای کلی تقویت کننده برق سوئیچ دیجیتال:
1. کاربران می توانند وضعیت کار هر ماژول و سیستم را در هر زمان بررسی کنند.اگر یک ماژول برق خراب شود، می توان آن را به صورت دستی حذف کرد.
2. با دستگاه جبران ضریب توان، ضریب توان کل تقویت کننده قدرت تا 92 درصد است تا بتوان از ظرفیت شبکه برق به طور کامل استفاده کرد.
3. با استفاده از فناوری مدولاسیون عرض پالس دوگانه فرکانس سینوسی، تقویت کننده قدرت نسبت سیگنال به نویز بالایی دارد.
4. با استفاده از اصل کار منبع تغذیه سوئیچینگ، راندمان تبدیل بالا است و راندمان تبدیل ماژول قدرت می تواند به 92٪ برسد.کل سیستم تقویت کننده قدرت به طور کامل با هوا خنک می شود.
5. با استفاده از فناوری اشتراک گذاری جریان خودکار الکترونیکی، اتصال موازی هر ماژول تقریباً یکسان است و نسبت اشتراک جریان نامتعادل موازی ≤2٪ است.
6. دستگاه قدرت از ماژول های جلوه میدان وارداتی استفاده می کند (سایر تولید کنندگان داخلی معمولاً از یک لوله اثر میدانی استفاده می کنند).مدار حفاظت کاهش می یابد، قابلیت اطمینان بهبود می یابد، ظرفیت جریان بزرگ است و حداکثر خروجی یک جعبه ماژول قدرت 25 کیلو ولت آمپر است.
7. جعبه ماژول پاور از نظر اندازه کوچک است، با 5kVA، 10kVA، 15kVA، 20kVA و غیره که با توجه به وضعیت واقعی کاربر قابل انتخاب است.
8. عملکرد حفاظت کامل، کل تقویت کننده قدرت دارای 18 عملکرد حفاظتی است
جدول گسترش عمودی:
در آزمایش ارتعاش واقعی، محصول آزمایش شده اغلب بزرگتر از صفحه میز برقی است.در این زمان، لازم است صفحه اصلی میز را گسترش دهید.یک روش رایج نصب یک جدول کمکی است.برخی از محصولات آزمایش شده نیاز به نصب خاصی دارند.برای انجام این نصب نیاز به یک وسیله سفارشی دارد.هر دو شرایط فوق باید دارای مشخصات فنی خاصی مانند فرکانس کار، وزن میز، شتاب میز، یکنواختی دامنه و جانبی و غیره باشند. بنابراین، الزامات سختگیرانه ای برای چنین میزها یا وسایلی وجود دارد.میز گسترش TB و وسایل مخصوص به دقت محاسبه و طراحی شده اند تا اطمینان حاصل شود که کاربر عملکرد بهینه را از ساختار، مواد و فرآیندهای تولید به دست می آورد.
اسلاید پسوند افقی:
دارای ممان واژگونی بالا و محدودیت جانبی است.در همان زمان برای حفظ ویژگی های میرایی فیلم روغن فرمان.سکوی صاف کردن آب از یک اسکیت برد، یک رابط، یک صفحه گرانیت طبیعی و یک پایه اسلاید افقی تشکیل شده است.
روغن پرفشار از طریق دمپر به روغن کم فشار تبدیل می شود و لایه ای از فیلم روغن را بین سطح زیرین میز اسلاید و صفحه گرانیتی تشکیل می دهد.فیلم روغن عمدتاً نقش روانکاری را ایفا می کند و اصطکاک ایجاد شده هنگام حرکت میز کشویی روی صفحه گرانیت را کاهش می دهد.میز اسلاید افقی را برای حرکت روی دال گرانیتی آزاد کنید.منبع روغن پرفشار و اسلاید افقی توسط لوله روغن فشار بالا به یکدیگر متصل می شوند، به طوری که سیستم اسلاید افقی ساختار ساده، عملیات و نگهداری راحت و عملکرد قابل اعتماد دارد.
