جزئیات محصول:
پرداخت:
|
| فرکانس نمونه برداری: | حداکثر 200 هزار | محدوده ولتاژ: | -10Vp~+10Vp |
|---|---|---|---|
| حالت جفت: | حالت برقی | نسبت سیگنال به نویز: | > 95 دسی بل |
| عرض پالس: | 0.5-1000 میلی‌ثانیه | دقت فرکانس: | 0.01٪ |
| محدوده دینامیکی: | 80dB | اعوجاج هارمونیک کامل: | <-95dB |
| برجسته: | سیستم تست ضربه شتاب باتری,سیستم تست ضربه IEC62133-2 |
||

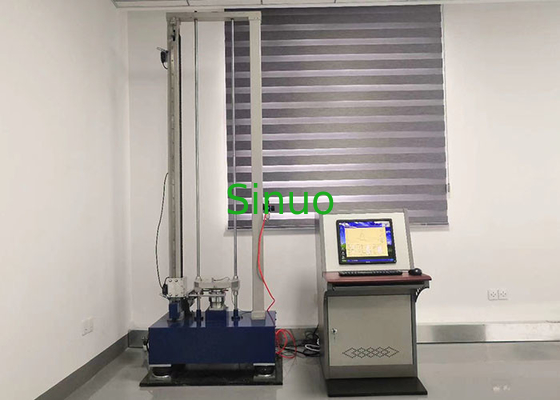

سیستم تست ضربه شتاب باتری IEC62133-2 با ترمز ضد شوک مجدد
اطلاعات محصول:
مطابق با IEC62133-1:2017 بند 7.3.4، IEC62133-2:2017 بند 7.3.8.2، IEC 60225-1 بند 6.13.2، IEC 60225-27 بند 7.3.6، بند 120.602، IEC 60225-27، بند 120.6.6. 6.4.4، IEC 60068-2-29، IEC 60335-2-25 Annex BB، YD/T 2344.1 و غیره.
پارامترهای فنی:
| عملکرد و ویژگی ها | این سیستم تست ضربه شوک هیدرولیک دارای سیستم کنترل و اندازه گیری طراحی شده خاص است | |
| از رابط USB2.0 با رایانه شخصی، سیگنال کنترل انتقال و اندازه گیری داده استفاده کنید. | ||
| با عملکرد حفاظت قطع برق، عملکرد محدودیت ارتفاع بلند کردن نیمکت و عملکرد هشدار قبل از شوک، ایمنی قابل اعتماد. | ||
| بر اساس سیستم اندازه گیری، تجزیه و تحلیل و کنترل دینامیکی با کیفیت بالا DSP، سیستم کنترل ضربه شوک نیز برای پالس و آنالیز ضربه حرفه ای است.متشکل از سیستم کنترل، سیستم اندازه گیری و نرم افزار مبتنی بر ویندوز، سخت افزار ماژول و طراحی کم نویز را اتخاذ می کند، مدار عملکردهای کنترل و اندازه گیری را همه در کابینت رابط و با ترکیب ساختار مستقل (کابینت کنترل و کابینت اندازه گیری جداگانه) تحقق می بخشد.از ارتباط USB2.0 مستقل از رایانه شخصی استفاده کنید.برای ضبط، اندازه گیری و تجزیه و تحلیل رویداد شوک معمولی و شوک شدید محیطی استفاده می شود.مطابق با استاندارد ISO، MIL-STD، IEC، OEO، ASTM و غیره | ||
| پارامترهای فنی | کانال ورودی | |
| کانال ورودی | با 1 ورودی کانال ورودی برق | |
| فرکانس نمونه برداری | حداکثر 200 هزار | |
| محدوده ولتاژ | -10Vp~+10Vp | |
| حالت جفت | حالت برقی | |
| وضوح ADC | 16 لقمه | |
| عرض پالس | 0.5-1000 میلی‌ثانیه | |
| شتاب | 5000 گرم | |
| محدوده دینامیکی | 80dB | |
| اعوجاج هارمونیک کامل | <-95dB | |
| نسبت سیگنال به نویز | > 95 دسی بل | |
| دقت فرکانس | 0.01٪ | |
| انطباق استاندارد | ISO، MIL-STD-810، یا استانداردهای سفارشی | |
| ماشه خارجی | با | |
| پارامترهای مکانیکی | ||
| بعد، ابعاد، اندازه | 242mm×220mm×96mm | |
| وزن | 2.5 کیلوگرم | |
| تصویر برای مرجع |  |
|
| فیلتر دیجیتال تطبیقی | نوع فیلتراسیون | فیلتر پایین گذر و بالا گذر می تواند به طور همزمان استفاده شود |
| ویژگی های فیلتراسیون | امکان تنظیم کانال فیلترهای مختلف برای هر کدام. | |
| پارامتر فیلتر پایین گذر | بدون فیلتراسیون، فرکانس قطع، نسبت فیلتر | |
| پارامتر فیلتر بالا گذر | فرکانس قطع را فیلتر نکنید | |
| موج ایده آل | نوع موج | موج نیم سینوسی، موج ذوزنقه ای، نبض ضربه ای اره نهایی دندان |
| انطباق استاندارد | ISO، MIL-STD-810، یا استانداردهای سفارشی | |
| کالیبراسیون خودکار | به طور خودکار موج ضبط را به موج ایده آل اضافه کنید | |
| تایید | تفاوت مقایسه خودکار موج گرفته شده و موج تنظیم | |
| نمایش دادن | نمایش قوام موج گرفته شده و موج تنظیم | |
| ماشه | منبع ماشه | شبیه سازی کانال ورودی، ماشه خارجی، غیر ماشه |
| ماشه | دو لبه | |
| سطح ماشه | 1~99% از شتاب موج ایده آل نسبی | |
| حالت در حال اجرا | دویدن دستی، دویدن خودکار. | |
| کاهش خودکار نویز | عملکرد اختیاری، تنظیم درصد کاهش نویز لبه ماشه: دو لبه | |
| ذخیره داده ها | دستگاه حافظه | ضبط داده ها، ذخیره سیگنال، محتوا را می توان با توجه به الزامات سفارشی کرد |
| نمایش مجدد | موج شوک بازپخش دستی | |
| خروجی داده | خروجی مستقیم به گزارش اکسل | |
| گزارش تست WORD | با توجه به تنظیمات کاربر به طور خودکار گزارش کلمه ایجاد می کند، محتوای گزارش و قالب را کاربر می تواند سفارشی کند | |
| در حال اجرا رکوردها | نرم افزار فرآیند در حال اجرا را به صورت خودکار ضبط می کند | |
| رابط نرم افزاری (نمودار موج نیمه سینوسی) |  |
|
|
اوج نهایی موج دندانه اره (اختیاری) |
 |
|
| موج ذوزنقه ای اختیاری |  |
|
| مولد موج نیم سینوسی | مولد موج نیمه سینوسی عمدتاً از لاستیک صنعتی ساخته شده است (با توجه به استحکام لاستیک و پلیمریزاسیون).همانطور که تصویر نشان می دهد، ژنراتور موج استوانه ای، به طور معمول با ضخامت های مختلف را اتخاذ می کند.ترکیب ضخامت های مختلف، با قدرت چندگانه، عرض پالس شوک متفاوتی را نشان می دهد. | |
 |
||
| کنتاکتور جریان بالا |
(1) از راه دور ولتاژ DC را به 220 ولت متصل و قطع می کند. (2) جریان کار نامی 1000A، نصب شده با اتصال سری ضربه مغناطیسی صفحه مدیاستن قوس محافظ قوس قوس سیستم خاموش کننده. (3) ساختار طرح صفحه، سیستم الکترومغناطیسی و سیستم خاموش کننده قوس کنتاکتور ماشین به طور مستقل در زیر قاب ثابت شده است.سیستم الکترومغناطیسی نوع کلاپر چرخش زاویه ای و سیم پیچ جذب سیم پیچ دوگانه را بپذیرید، دستگاه فشار دادن آریس را روی زاویه چرخان اضافه کنید.کنتاکتور اصلی ساخته شده با مس قرمز.با مقاومت تماس کم، سرعت واکنش بالا (4) کنتاکتور قابل اعتماد، ایمنی، عمر طولانی و تعمیر و نگهداری آسان. |
| کنترل از راه دور |
(1) کنترل بی سیم از راه دور؛ (2) کار قابل اعتماد و پایدار، با عملکرد قفل خودکار و قفل، توانایی ضد تداخل قوی، عمر طولانی. |
| ولت متر |
(1) اندازه گیری ولتاژ: 0-100 ولت، از دقت تست اطمینان حاصل کنید. (2) دقت نمایش: FS ± 0.2٪ rdg ± 1 رقم؛ (3) روش درایو: روش انتگرال دوگانه |
| آمپرمتر |
(1) اندازه گیری جریان: 0-1000A و 0-500A DC. (2) دقت نمایش: FS±0.2% rdg±1رقم؛ (3) روش درایو: روش انتگرال دوگانه |
| پیکربندی استاندارد | تستر اتصال کوتاه باتری شامل کنتاکتور جریان بالا، کنترل از راه دور، ولت متر، آمپر متر و غیره است. |
|
کنترل صفحه لمسی (به انگلیسی) |
 |
پارامترهای فنی اصلی سیستم تست ضربه ضربه:
| حداکثرظرفیت بارگیری | 10 کیلوگرم (قابل سفارشی سازی) |
| ابعاد نیمکت | 200 میلی متر × 200 میلی متر (می توان آن را سفارشی کرد، هزینه متفاوت است) |
| موج پالس | موج نیم سینوسی |
| شتاب اوج شوک | موج نیم سینوسی: 150 تا 20000 متر بر ثانیه |
| زمان مدت زمان نبض | موج نیم سینوسی: 0.6 تا 20 میلی ثانیه |
| حداکثرفرکانس شوک | 80 بار در دقیقه |
| حداکثرارتفاع شوک | 1500 میلی متر |
| ابعاد خارجی | 1000mm×500mm×2700mm |
| مصرف برق | 2.5KVA |
| توده نیمکت | 1500 کیلوگرم |
| قدرت | AC 380V±10% 3 فاز، 60Hz |
| توصیه های ضد شوک ثانویه | دستگاه ترمز اصطکاکی هیدرولیک |
| شرایط کار | برق: AC 380V±10% 3 فاز، 60Hz |
| دمای محیط: 5℃-40℃ | |
| رطوبت نسبی: ≤90% (25℃) | |
| محیط اطراف: بدون محیط خوردگی، خشک، تهویه خوب، به دور از تأثیر الکترومغناطیسی و منبع ارتعاش قوی. |
این سیستم تست شوک تمام اتوماتیک برای اندازه گیری و اطمینان از عملکرد ضربه محصولات و بسته ها طراحی شده است.این می تواند تست شوک معمولی را با نیم موج سینوسی، موج مربعی، موج دندان اره ای و غیره انجام دهد، محصولات را در شرایط شوک محیط واقعی شبیه سازی کند، بنابراین ساختار محصولات و بسته ها را بهبود می بخشد.
ویژگی:
1. این سیستم تست شوک خودکار با سیستم عامل ویندوز، آسان برای
عملیات، اپراتور فقط نیاز به تایپ داده های آزمایشی دارد، سیستم به صورت خودکار پیکربندی می شود
پارامترها و ماشین کنترل، تست شوک را با دقت تمام کنید.
2. با دستگاه ترمز ضد شوک، میز شوک آزادانه سقوط می کند، هنگامی که پد موج شوک به عقب باز می گردد.
ضربه پیستون ترمز هیدرولیک بنابراین ترمز میز شوک، از شوک ثانویه جلوگیری می کند و به داده های شوک دقیق دست می یابد.
3. با دستگاه میرایی ارتعاش موثر.برای تستر شوک بزرگ، هنگامی که آزمایش شوک انجام می شود، دارای نیروی ضربه آنی زیادی است، این دستگاه تا حد زیادی ضربه شوک را به کف کاهش می دهد، کوچکتر از 350×350 میلی متر بدون نیاز به پایه خاصی، نصب آسان است.
4. تنظیم دیجیتال ارتفاع شوک، جدول شوک به طور خودکار بلند می شود، با دقت کنترل بالا و خوب به طور مکرر.
5. با سیستم اندازه گیری شوک، داده های انرژی شوک و موج با زمان واقعی پیکربندی شده است
نمایش دادن.
6. با ژنراتور شتاب بالا، برای نمونه های کوچک تست که نیاز به بالا
تست شوک شتاب، قادر به تعمیر ژنراتور شتاب بالا بر روی میز شوک، می تواند به دست آورد
شتاب بالاتر از تستر شوک سری IS با توجه به اصل انتقال انرژی ضربه.برای نمونه‌های کوچکتر از 200×200 میلی‌متر، الزامات آزمایش عبارتند از: شتاب اوج 5000-50000 متر بر ثانیه، مدت زمان شتاب 0.2 تا 1 میلی‌ثانیه.
