جزئیات محصول:
پرداخت:
|
| حجم موثر: | 150 لیتر | بعد درونی: | 500*600*500 |
|---|---|---|---|
| دما دامنه: | -40℃~+150℃ | Temp. دما Fluctuation نوسان: | ± 0.5 ℃ |
| Temp. دما Deviation انحراف: | ≤±2.0℃ | Temp. دما overshoot بیش از حد: | ≤±2℃ |
| محدوده رطوبت: | 20％RH ～98％RH | نوسان رطوبت: | ≤±2.5% RH |
| برجسته: | اتاق تست دوچرخه با دمای پایین باتری,اتاق تست دوچرخه سواری باتری |
||

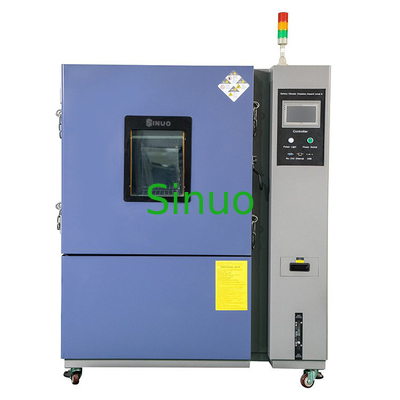

اتاق تست دوچرخه سواری با دمای بالا و پایین باتری IEC 62133-1
اطلاعات محصول:
مطابق با IEC62133:2017 بند 7.2.4، IEC60086-4 بند 6.4.2 و غیره است.
این تجهیزات عمدتاً برای محصولات الکتریکی و الکترونیکی، اجزاء و سایر مواد تست دمای بالا، تغییر دما، گرمای مرطوب و غیره استفاده می شود.
تست قابلیت اطمینان شبیه سازی محیطیاستفاده دیگر به جز این ممکن است باعث صدمات شخصی و آسیب های ماشینی شود.
مولفه های:
| حجم و ابعاد | |
| حجم موثر | 150 لیتر |
| بعد داخلی | W500 mm * H600 mm * D500 mm |
| ابعاد کلی |
W700mm*H1750mm*D1570mm لطفاً توجه داشته باشید: ابعاد کلی دقیق pls به نقشه طراحی نهایی مراجعه کنید! |
| کارایی | |
| وضعیت |
نوع خنک کننده هوا در دمای محیط +5℃~35℃، رطوبت نسبی≤85%. بدون بار (بدون نمونه در منطقه آزمایش) |
| دمادامنه | -40℃~+150℃ |
| دمانوسان | ± 0.5 ℃ |
| دماانحراف | ≤±2.0℃ |
| دمایکنواختی | ≤2.0℃ |
| دمازمان گرمایش | از -40 درجه سانتیگراد تا 80 درجه سانتیگراد، میانگین غیر خطی برد کامل حدود 5 درجه در دقیقه، بدون بار |
| دمازمان خنک شدن | از 80 ℃ تا -40 ℃، متوسط غیر خطی برد کامل حدود 5℃ در دقیقه، بدون بار |
| دمابیش از حد | ≤±2℃ |
| حداکثربارگذاری | خیر |
| محدوده رطوبت | 20％RH ～98％RH |
| نوسان رطوبت | ≤±2.5% RH |
| انحراف رطوبت | RH >75%: ≤+2، -3% RH، <75% RH:≤±5% RH |
| حداکثر ثابتبار گرمایشی |
خیر
|
|
درجه حرارت کنترل رطوبت نمودار
|
|
| سر و صدا | ≤70dB (سطح A) |
| ساختار و مواد | |
| اتاق خارجی | ورق گالوانیزه رنگ رزین دوگانه الکترواستاتیک را با درجه حرارت بالا بپذیرید. |
| اتاق داخلی |
محفظه داخلی با ضخامت 1.2 میلی متر SUS#304 دمای بالا و پایین فولاد ضد زنگ مقاومپایین با ضخامت 2 میلی متر #304 ضد زنگ فولاد، با تقویت اتصال لوله مربعی با استحکام بالا، ظرفیت بارگیری با ≥250KG/㎡ |
| مواد عایق | مواد عایق فوم پلی یورتان PU مقاوم در برابر شعله با استحکام بالا با ضخامت 100 میلی متر، ضریب حفظ حرارت کمتر از 0.0212 کیلوکالری/مهر. |
| درب اتاق | درب باز تک، اندازه درب: W500XH600mm. |
| پنجره مشاهده | با پنجره مشاهده شیشه ای خلاء (W300 xH400mm) روی در.و قاب درب با دستگاه های الکتریکی مقاوم در برابر حرارت، ضد یخ زدگی، ضد متراکم، مشاهده واضح نمونه تحت آزمایش را تضمین می کند. |
| سوراخ تست | یک سوراخ تست 50 میلی متری در سمت چپ محفظه، با مهر و موم سیلیکونی و پوشش فولادی ضد زنگ. |
| آب بندی | از نوار لاستیکی سیلیکونی وارداتی اصلی با عملکرد آب بندی بالا استفاده کنید |
| نگهدارنده نمونه | نگهدارنده نمونه فولاد ضد زنگ SUS#304، 2 لایه، ظرفیت بارگیری: 50 کیلوگرم / لایه. |
| پورت تعادل فشار | دستگاه تعادل فشار مکانیکی نصب شده برای جلوگیری از اختلاف فشار بر استحکام محفظه آزمایش در هنگام انجام دمای بالا تأثیر می گذارد.تست رطوبت بالا |
| نورپردازی داخل اتاقک | با یک چراغ صرفه جویی در مصرف انرژی برند فیلیپ (9W) در داخل پنجره مشاهده |
| سیستم تامین هوا | |
| ویژگی تامین هوا | دمنده با موتور قابل تنظیم سرعت فرکانس متغیر، تنظیم خودکار سرعت هوا در دما و رطوبت ثابت، به بهترین بازده ثابت می رسد. |
| موتور سیکلیک | موتور ناهمزمان فشار پایین تایوان Shyuan Ya |
| دمنده | دمنده گردش گریز از مرکز چند پره، دمای پایین بالا.تیغه های آلومینیومی مقاوم |
| سنسور | سنسور رطوبت دمای PT100 آمریکایی (لامپ مرطوب و خشک) |
| سیستم تبرید | |
| روش خنک کننده هوا |
کمپرسور از نوع خنک کننده هوای کاملا بسته
|
| کمپرسور | کمپرسور فرانسوی Tecumseh |
| مبرد | مبرد سازگار با محیط زیست (Dupond آمریکایی) HFC R404A,R23A |
| کندانسور | خنک کننده هوا با راندمان بالا نوع همرفت اجباری پره دار |
| اواپراتور | اواپراتور از نوع باله چند بخش با کارایی بالا |
| جدا کننده روغن | امرسون |
| شیر تنظیم فشار تبخیر |
دریچه تنظیم فشار تبخیر دانفوس (تضمین می کند که در شرایط طولانی مدت کارکرد رطوبت بالا دمای پایین تراکم نمی شود). 1) شیر انبساط الکتریکی دانفوس.جریان مبرد با کنترل سروو 2) ویژگی ها 1. طراحی کاملا محصور از نوع، با حرکت موتور پله 2. زمان بسیار کوتاه بازیابی از نزدیک به کامل باز. 3 دقت بالا، امید به زندگی طولانی. 4. تغییر جریان لاینر، محدوده خنک کننده گسترده. 5. تنظیم خنک کننده مداوم، بدون چکش مایع در مدار خنک کننده. 6. موتور و سوپاپ یکپارچه، قابلیت اطمینان بالا.
مزایای اصلی: 1. کنترل فعال برای سیستم خنک کننده، قادر به تنظیم خروجی با توجه به حالت های مختلف و شرایط کاری. 2. کاری کنید که سیستم خنک کننده به بهترین ظرفیت خنک کننده در محدوده کاری گسترده تر برسد. 3. صرفه جویی در انرژی: شیر انبساط الکتریکی دامنه کامل خود را تطبیق می دهد + فعال سازگار با تنظیم خروجی ظرفیت خنک کننده، تحقق هدف صرفه جویی در انرژی. |
| شیر برقی | سانگامونی ژاپن و دانفوس |
| آینه مایع | دانفوس |
| سایر لوازم جانبی | همه با محصولات مارک معروف (تصویر سمت راست: فیلتر خشک) |
| سیستم گرمایش | |
| لوله گرمایش | لوله گرمایش الکتریکی از نوع سیم برهنه آلیاژ نیکل کروم |
| سیستم رطوبت ساز |
1. سیستم رطوبت: استفاده از مرطوب کننده بشکه، سرعت بالاتر از روش سنتی، و عدم تولید مورچه پوسته، عملکرد خوب رطوبت کم، تمیز کردن آسان. 2. با لوله مرطوب کننده نوع داخلی، مقاومت عایق بزرگتر از 50MΩ، با سوختگی خشک، عملکرد ضد انفجار. 3. بشکه رطوبت ساز ساخته شده از فولاد ضد زنگ، و با پنجره مشاهده سطح آب. |
| روش کنترل | سیگنال خروجی کنترلر از طریق رله حالت جامد SSR کنترل غیر تماسی دقیق بالایی را متوجه می شود |
| مدار کنترل و کنترل-TATOTT-5166TH-7 | |
| روش کنترل | کنترلر میکروکامپیوتر قابل برنامه ریزی با دقت بالا از دمای ابزار کنترل نقطه شبنم آینه سرد استفاده می کند.سیستم رطوبتدمای ابزار کنترل نقطه شبنم آینه سرد.سیستم رطوبت.PID، روش کنترل دمای تعادل BTC (عملکرد جبران حرارتی) + کنترل سرد دیجیتال DDC + کنترل الکتریکی دیجیتال DEC (تنظیم برنامه تست تغییر دما) |
| نمایش دادن | صفحه نمایش لمسی 7 اینچی TFTcolor LCD (65535 رنگ، وضوح 800*480)، روشنایی قابل تنظیم، نازک تر و طول عمر طولانی تر. |
| ورودی | ورودی گروه 2، به طور همزمان از لامپ خشک و مرطوب و سنسور رطوبت الکتریکی، ترموکوپل T، K، E و غیره پشتیبانی می کند. |
| دقت | 24 بیت با دقت بالا، محدوده کامل با نمایشگر دو اعشاری با دقت بالا: دما: 0.01 ℃، رطوبت: 0.01% RH، زمان: 0.01 ثانیه |
| ظرفیت سیستم | 13450 بخش، 530 ساعت در هر بخش، حداکثر 32000 چرخه، مقدار ثابت در حال اجرا حداکثر 999999 ساعت |
| حالت عملیاتی | مقدار / شیب / برنامه / پیوسته، 4 حالت در حال اجرا را ثابت کنید |
| روش خروجی | خروجی همگام سازی دو جهته خودکار PID+SSR/SCR، روش کنترل دمای BTC +DEC (کنترل دیجیتالی الکتریکی) |
| عملکرد نرم افزار |
ضبط بدون کاغذ: ساخته شده در روش ضبط، قادر به ذخیره رکوردهای 3 ماهه (24 ساعت در روز).ایجاد دمای خودکاراسناد رطوبت، مقدار تنظیم نمایشگر، مقدار واقعی، چرخه، محدوده دما، زمان و غیره با عدد و نمودار و با فرمت EXCEL قابل دانلود است. 2-رابط: رابط USB خارجی: قادر به اتصال مستقیم چاپگر یا اتصال با کنترل ماوس است.(به رابط ارتباطی RS232 و RS485 گسترش دهید). داده ها را از طریق فلش دیسک بارگیری کنید. نرم افزار کنترل ویژه، قادر به نظارت بر 1 ~ 16 مجموعه کنترل به طور همزمان. 4-کنترل متوالی: رابط کنترل خروجی متوالی 2 گروهی، مطابق با 10 حالت کنترل زمان، قادر به ارائه سیگنال خروجی ON/OFF مطابق تنظیمات برنامه است.به عنوان مثال: تست برق نمونه، خاموش شدن برق، تنظیم زمان و غیره. برق آزمایش باید به سیستم منبع تغذیه مستقل متصل شود. 5. نمایش خطا: خروجی آلارم خطای 16 گروهی، دلیل هشدار و راه حل ها با هر دو زبان انگلیسی و چینی. 6. شروع قرار ملاقات: تمام شرایط تست را می توان از پیش تنظیم کرد.
با عملکرد بازیابی خودکار حافظه خاموش، قادر به تنظیم ادامه روند پیش آزمایش یا شروع یک روش جدید است.زمان خاموش شدن، زمان ها به صورت خودکار ثبت می شوند، برای ارزیابی آسان است.
|
| اجزای اصلی برای بخش کنترل | مدار کنترل با محصولات برند معروف (تصویر سمت راست کلید الکترومغناطیسی است) |
| عملکرد حفاظتی | |
|
1. با نمونه ضد متراکم، محافظت در برابر دما (همچنین با محافظ دمای قابل تنظیم مستقل) 2. بدون کلید محافظ فیوز 3. گرمایش بیش از حد.سوئیچ محافظ 4. کمپرسور بیش از حد بار، بیش از حد گرمایش 5. حفاظت کمپرسور بالا فشار کم 6. سیستم بیش از دستگاه حفاظت فعلی 7. خود عیب یابی و عملکرد نمایشگر کنترلر 8. تابع حفاظت از توالی فاز |
|
| شرایط عملکرد | |
|
1. دمای محیط: 5℃-35℃; 2. رطوبت نسبی: ≤85% RH. 3. فشار اتمسفر: 80 کیلو پاسکال تا 106 کیلو پاسکال 4. دور از منبع ارتعاش قوی 5. منبع تغذیه: 5.1 380 ولت AC (± 10%)، سیم 60 هرتز 3 Ph 4 + سیم زمین، مقاومت زمین ≤4Ω؛ 5.2 مورد نیاز سیم برق: 5 هسته (4 هسته 16mm2 سیم مسی + 6mm2 سیم مسی اتصال سیم اتصال به زمین) سیم برق 1 طناب (4 متر)، استفاده از کلید نشتی 3P+N 20Aelectric. 5.3 کانکتور کنترل برق نمونه روش کنترل تماس رله را اتخاذ می کند، AC220V،2A (بسته شدن تماس زمانی که دستگاه به طور معمول کار می کند، هنگامی که دستگاه در حالت توقف یا خطا قرار دارد، برق سوئیچ تماس خاموش می شود، در حالت حفاظت قرار می گیرد) 6. فرکانس: 60 هرتز 7. آب مرطوب کننده: نرخ مقاوم ≥500MΩ؛ 8. الزامات کیفیت هوای محیطی: بدون پودر چگالی بالا، شلیک آسان، هوا یا پودر انفجاری آسان، دور از منبع الکترومغناطیسی قوی 9. از آزمایش یا نگهداری نمونه های شلیک آسان، مواد منفجره آسان، فرار و خورنده خودداری کنید. 10 مورد نیاز محل نمونه استاندارد: 10.1 وزن نمونه کمتر از 80KG/m³ 10.2 کل نمونه بدون بعد از 2/5 حجم داخلی محفظه، هر لایه کمتر از 2/5 مساحت.در غیر این صورت به طور جدی بر عملکرد محفظه یا عملکرد عادی تأثیر می گذارد. |
|
