بررسی اجمالی سیستم

سیستم تست از دستگاه تصفیه کیفیت آب، دستگاه تامین آب با دمای ثابت و فشار ثابت و سیستم کنترل تشکیل شده است.

استاندارد قابل اجرا

IEC 60456 ماشین لباسشویی برای مصارف خانگی - روش های اندازه گیری عملکرد

یا سایر استانداردهای معادل داخلی و خارجی.

اجزای اصلی

اتاق آزمون عمدتاً از بخش های زیر تشکیل شده است:

1. بخش عملکرد

2.قسمت تجهیزات

3. بخش کنترل

بخش عملکرد شامل بخش های زیر است:

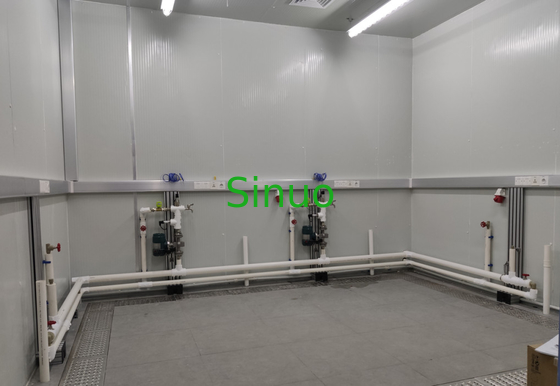

1. مجموعه اتاق عایق تخته انبار (تهیه شده توسط مشتری)؛

2. موقعیت های تست (ماشین مرجع می تواند در هر یک از 4 موقعیت قرار گیرد).

3. یک دستگاه مرجع درام و یک دستگاه مرجع پالساتور (ماشین های مرجع باید توسط مشتری تهیه شوند).

4. هر موقعیت آزمایشی مجهز به یک راه آب سرد و یک راه آب گرم، با آبراهه ها، دریچه ها و شیرآلات تطبیق است.

5. هر موقعیت تست مجهز به سنسورهایی برای اندازه گیری دمای محیط، دمای آب، فشار آب (در 4 موقعیت آزمایش مشترک) و سرعت جریان است.

6. هر موقعیت آزمایشی مجهز به ابزار اندازه گیری پارامترهای الکتریکی برای اندازه گیری ولتاژ، جریان، توان و غیره است.

7. هر موقعیت تست مجهز به ترموکوپل 6 کانالی است.

8. هر موقعیت آزمایشی مجهز به 1 سوکت برای برق اصلی و 1 سوکت برای توان فرکانس متغیر است.

9. خندق و رنده زهکشی (تهیه شده توسط مشتری).

10. مجموعه ای از واحد تهویه مطبوع دما و رطوبت ثابت (تهیه شده توسط مشتری).

11. مجموعه سقف کاذب و کانال هوا (تهیه شده توسط مشتری);

12. مجموعه ای از سیستم روشنایی داخلی (تهیه شده توسط مشتری).

بخش تجهیزات

1. یک دستگاه آب خالص 0.5 متر در ساعت.

2. مجموعه ای از مخزن آب با دمای ثابت داخلی مخزن 0.5 متر مکعبی فولاد ضد زنگ.

3. مجموعه ای از واحد پمپ حرارتی با دمای پایین.

4. مجموعه ای از سیستم تصفیه آب در گردش.

5. مجموعه ای از سیستم تنظیم خودکار سختی آب.

6. سیستم منبع تغذیه برای تجهیزات پشتیبانی.

7.2 مجموعه جعبه ابزار مرتبط.

قسمت کنترل

1.یک کابینت کنترل؛

2. مجموعه ای از کامپیوتر و سیستم کنترل.

3. یک چاپگر (چاپ رنگی HP)

4. یک خروجی 15 کیلوواتی تک فاز منبع تغذیه فرکانس متغیر (مشترک با 4 موقعیت آزمایشی).

5. مجموعه ای از میز و صندلی کامپیوتر (تهیه شده توسط مشتری).

محتوا و دامنه آزمایش

UUT مناسب:

1. ابعاد دستگاه تحت آزمایش از (عرض × عمق × ارتفاع) بیشتر نیست: 1000 میلی متر × 1000 میلی متر × 1500 میلی متر.

موارد تست:

1-مصرف برق

2. مصرف آب

منبع تغذیه و منبع تغذیه فرکانس متغیر:

1. منبع تغذیه برای آزمایشگاه: مشتری 50 کیلو ولت آمپر را به کابینه کنترل الکتریکی حزب B ارائه می دهد.

2. منبع تغذیه دستگاه تحت آزمایش: منبع تغذیه تنظیم شده با فرکانس متغیر تک فاز 15 کیلو ولت آمپر.

ویژگی های قدرت تست الزامات: پایداری ولتاژ: ≤1٪.ثبات فرکانس: ≤0.5٪.

لیست تجهیزات دقیق

ساختار و پارامترهای فنی اصلی

سیستم تامین آب دمای ثابت و فشار ثابت:

با توجه به الزامات استانداردهای مربوطه ماشین لباسشویی، مشخصات مختلف ماشین لباسشویی دارای شرایط دمایی آب متفاوت در حین تست می باشد.به منظور برآورده کردن الزامات و تسهیل استفاده، سیستم تامین آب یک خروجی آب را به 4 موقعیت آزمایشی ارائه می دهد.آب با دمای ثابت از روش گرمایش گردش داخلی با کمک پمپ حرارتی استفاده می کند و به مخزن آب عایق داخلی مخزن از جنس استنلس استیل 0.5 مترمکعبی مجهز شده است.دما، فشار و سختی منبع آب قابل تنظیم است.

1. محدوده دمای آب: 10~60°C±1°C;

2. محدوده فشار آب: 0.05±0.24 مگاپاسکال.

3. محدوده سختی آب: 0 ~ 5 ± 0.2mmol/l، قابل تنظیم خودکار (با توجه به الزامات استانداردهای مربوطه برای ماشین لباسشویی، کیفیت آب تامین آب ماشین لباسشویی آزمایش شده باید دارای شاخص سختی آب مورد نیاز باشد. این سیستم از یک دستگاه آب خالص برای تامین آب: آب لوله کشی توسط ماسه کوارتز و کربن فعال، از طریق غشای اسمز معکوس RO، از طریق یک سری فرآیندها مانند دییونیزاسیون EDI؛ سولفات منیزیم آب، دی هیدرات کلسیم کلرید، جوش شیرین و سایر مواد شیمیایی فیلتر می شود. پس از این سری از تصفیه و تنظیم، کیفیت آب هر آزمایش می تواند استاندارد سختی مورد نیاز را برآورده کند.

4. دستگاه آب خالص: 0.5 m³ / ساعت.

5. منبع آب 4 طرفه موقعیت های تست عملکرد مجهز به فلومتر الکترومغناطیسی، اندازه گیری دمای منبع آب و فشار منبع آب است.

نمودار شماتیک تامین آب با دمای ثابت (برای مرجع)

نمودار شماتیک تامین آب ایستگاه (برای مرجع)

سیستم های کنترل و اندازه گیری پارامتر:

سیستم کنترل و اندازه گیری پارامتر عمدتاً از "دستگاه نمایش پارامتر و کابینه کنترل عملیات" و "سیستم پردازش داده های کامپیوتری" تشکیل شده است.

کابین کنترل:

عملیات آزمایشی مختلف را کنترل کرده و پارامترهای مختلف مانند دما و رطوبت محیط آزمایشگاه، میزان مصرف آب، مصرف برق، فشار آب و دمای آب ماشین‌های لباسشویی مورد آزمایش را مستقیماً از طریق سنسور اندازه‌گیری کرده و برای نمایش به دستگاه ارسال کنید.تمام ابزارهای کنترل کلیدی، حسگرها، جمع آوری کننده های داده و غیره از محصولات با نام تجاری با دقت بالا برای اطمینان از قابلیت اطمینان داده ها و دقت تست استفاده می کنند.پارامترهای آن به شرح زیر است:

1. اندازه گیری دما و رطوبت محیط: دما -10 تا 60 درجه سانتی گراد ± 1 درجه سانتی گراد، رطوبت 5 تا 95٪ ± 3٪.

2. اندازه گیری برق ماشین لباسشویی:

مدل: متر چند منظوره Yokogawa WT310 (با عملکرد هارمونیک)

مشخصات: ولتاژ، جریان، انرژی

دقت اندازه گیری: 0.25% FS+±0.25 خواندن.

3. اندازه گیری فشار آب: 0~0.5MPa±0.5% FS.

4. اندازه گیری دمای آب: 0~100°C±1°;

5. اندازه گیری جریان آب: 3 L/min~100L/min±0.5%FS.

نمودار پانل کابینت کنترل (فقط برای مرجع)

سیستم پردازش داده:

1.کامپیوتر: Lenovo

2. همه کارت‌های جمع‌آوری داده‌های کلیدی، کارت‌های ارتباطی و غیره از محصولات با نام تجاری با دقت بالا برای اطمینان از قابلیت اطمینان داده‌ها و دقت تست استفاده می‌کنند.

3. رابط پنجره نرم افزار به زبان چینی/انگلیسی نمایش داده می شود.دارای یک رابط انسان و ماشین دوستانه است که می تواند داده ها را در زمان واقعی ضبط و ذخیره کند، عملیات بدون کاغذ را کاملاً درک کند، کارکرد آسان، عملکرد پایدار و قابلیت اطمینان بالا را داشته باشد.

4. داده هایی که مستقیماً از طریق ارتباط جمع آوری می شوند عبارتند از: دما و رطوبت محیط آزمایشگاه، ولتاژ، جریان، برق، فشار آب، دمای آب، حجم آب.

5. رایانه به طور خودکار داده های مستقیم جمع آوری شده و ورودی دستی را محاسبه و پردازش می کند و به طور خودکار گزارش تولید می کند و نتایج را ذخیره می کند.

تصاویر برای مرجع

رابط نرم افزاری سیستم تصفیه آب (برای مرجع)

رابط نرم افزار تامین آب (برای مرجع)
