جزئیات محصول:
پرداخت:
|
| استاندارد: | DIN VDE 0620-1:2010 | مواد: | فولاد ضد زنگ SUS304 |
|---|---|---|---|
| اندازه پین دوشاخه: | حداکثر مقدار | اندازه پین تک قطبی: | حداقل ارزش |
| طول: | در محدوده تحمل | فاصله پیچ: | 0.05 ± میلی متر |
| نام تجاری: | سینو | ضمانتنامه: | 1 سال |
| برجسته: | دستگاه تأیید نیروی خروج حداقل,دستگاه تأیید نیروی خروج DIN |
||

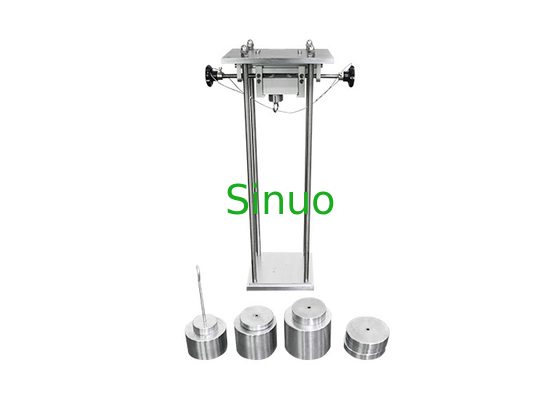

DIN VDE 0620-1:2010 دستگاه تأیید حداکثر و حداقل نیروی خروج
اطلاعات محصول برای دستگاه تأیید حداکثر و حداقل نیروی خروج:
این دستگاه برای برآوردن الزامات دقیق استانداردهای بین المللی اصلی مانند IEC 60884-1:2013 بند 22.1 شکل 18 و شکل 19 طراحی شده است. از آن برای آزمایش اینکه آیا حداکثر نیروی کشیدن دوشاخه از پریز و حداقل نیروی پریز استفاده می شود، طراحی شده است. کشیدن پین تک شاخه از بوش شاخه در محدوده استاندارد مورد نیاز است.عملکرد سیستم گیره آسان است.
پارامترهای فنی برای دستگاه تأیید نیروی خروج حداکثر و حداقل:
1. دوشاخه: دوشاخه های تست مطابق با استانداردهای DIN VDE 0620-1:2010 ساخته شده اند، گیج در مورد شماره 2 SN2101-VDE گنجانده شده است.
2. اندازه پین پلاگین از حداکثر مقدار است، فاصله پیچ ± 0.05 میلی متر فاصله اسمی است، طول در محدوده تحمل است.اندازه پین تک قطبی از حداقل مقدار است، طول در محدوده تحمل است.
3. وزن:
36N x1
45N x1
48.6N x1
4N x1
5N x1
5.4N x1
توجه: وزن وزنه اصلی شامل وزن شمع و قلاب تست مربوطه می باشد.
الزامات آزمون برای دستگاه تأیید نیروی خروج حداکثر و حداقل:
1. حداکثر نیروی خروجی پریز باید الزامات جدول 16 را برآورده کند. وزن اصلی حداکثر نیروی خروج به همراه وزن اضافی، گیره، سینی توزین و دوشاخه آزمایش بر روی دوشاخه آزمایش، دوشاخه اعمال می شود. باید از پریز جدا شود.
2. حداقل نیرو باید مطابق با الزامات جدول 16 باشد.گیج نباید در عرض 30 ثانیه از مجموعه تماس بیفتد.
جدول 16- حداکثر و حداقل نیروی خروج برای دوشاخه و پریز
| رتبه بندی لوازم جانبی | تعداد قطب های لوازم جانبی |
نیروی عقب نشینی ن |
||
| حداکثر گیج چند پین | حداقل گیج تک پین | حداکثر گیج تک پینآ | ||
| ≤10A | 2 | 40 | 1.5 | 17 |
| 3 | 50 | |||
| ＞10A-16A | 2 | 50 | 2 | 18 |
| 3 | 54 | |||
| بیش از 3 | 70 | |||
| ＞16A-32A | 2 | 80 | 3 | 27 |
| A این نیروهای خروج فقط برای آزمایش مجموعه تماس ارتینگ ارتجاعی یک دوشاخه هستند | ||||
1. استفاده از حداکثر نیروی خروج: دوشاخه از سوکت جدا می شود، به عنوان واجد شرایط ارزیابی می شود.دوشاخه از پریز جدا نمی شود، می توانید وزن اضافی را از ارتفاع 50 میلی متری روی وزن اصلی بیفتید، اگر دوشاخه از پریز جدا شود واجد شرایط ارزیابی می شود.
2. اعمال حداقل نیروی عقب نشینی: گیج نباید در عرض 30 ثانیه از مجموعه تماس بیفتد، سپس به عنوان واجد شرایط ارزیابی شود.
