جزئیات محصول:
پرداخت:
|
| Effective volume: | 60m³ | Load situation: | 4KW |
|---|---|---|---|
| Cooling method: | Water cooling | Humidity range: | 30%-98%RH |
| Temperature resolution: | 0.01℃ | Humidity resolution: | 0.01RH |
| Heating time: | RT～80℃≤90min | Cooling time: | RT～-50℃≤130min |
| برجسته: | قدم زدن در اتاق آزمایش محیطی,اتاق آزمایش محیطی 60 متر مکعب,اتاق آزمایش محیطی IEC60068-2 |
||

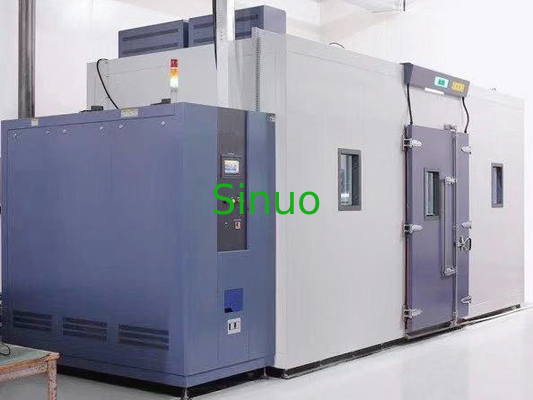

IEC60068-2 اتاق آزمایش محیطی با دمای ثابت رطوبت 60 متر مکعب
استانداردها برای اتاق آزمایش محیطی رطوبت با دمای ثابت 60 متر مکعب:
IEC60068-2-78:2012 "تست محیطی - قسمت 2-78: تست ها - کابین آزمایشی: گرمای مرطوب، حالت پایدار، IDT"
IEC60068-2-30:2005 "تست محیطی-بخش 2-30: تست ها- تست Db: حرارت مرطوب، چرخه ای (سیکل 12 ساعت + 12 ساعت)، IDT"
IEC60068-2-2:2007 "تست محیطی-بخش 2-1: تست ها- تست B-حرارت خشک، IDT"
IEC60068-2-1:2007 "تست محیطی-بخش 2-1: تست ها- تست A: سرد، IDT"
بررسی اجمالی محصول برای اتاق آزمایش محیطی رطوبت با دمای ثابت 60 متر مکعب:
این محفظه آزمایشی، محیط قابل تغییر دما و رطوبت را برای محصولات یا مواد شبیه‌سازی می‌کند.این به طور گسترده ای در تست سازگاری الکتریکی، الکترونیکی، ابزار و متر و سایر قطعات محصول تحت دمای بالا و پایین و محیط مرطوب در طول ذخیره سازی، حمل و نقل و استفاده، برای تعیین سازگاری دمایی محصولات یا مواد فوق با دمای بالا و پایین و محیط مرطوب، به ویژه برای تغییرات الکتریکی محصول در عملکرد و خواص مکانیکی استفاده می شود.
پارامتر فنی برای اتاق آزمایش محیطی رطوبت با دمای ثابت 60 متر مکعب:
| 1. نام محصول | اتاق تست ثابت دما و رطوبت |
| حالت | SN886-60m3 |
| 2. دستورالعمل های کاربردی | |
| 2.1.محدوده قابل اجرا | این تجهیزات برای آزمایش‌های قابلیت اطمینان شبیه‌سازی محیطی محصولات مختلف الکتریکی و الکترونیکی و سایر محصولات، قطعات و مواد مانند دمای ثابت بالا و پایین، تغییر تدریجی و آزمایش‌های چرخه مناسب است. |
| 2.2.محدودیت های تست ایمنی |
الف) آزمایش و نگهداری نمونه های مواد قابل اشتعال، مواد منفجره و فرار ب) آزمایش نمونه های مواد خورنده، آزمایش و ذخیره سازی نمونه های بیولوژیکی ج) آزمایش و ذخیره سازی نمونه های منبع انتشار الکترومغناطیسی قوی |
| 3. حجم و اندازه | |
| 3.1.حجم موثر | 60 متر مربع |
| 3.2.اندازه جعبه داخلی | W5000mm *D4000mm*H3000mm |
| 3.3.اندازه جعبه بیرونی |
حدود W5700 mm*D5000 mm*H3200 mm (به استثنای اندازه واحد) یادآوری: لطفاً به طرح نهایی مراجعه کرده و سه نما را برای ابعاد خارجی تأیید کنید |
| 4. عملکرد | |
| 4.1.روش خنک کننده | خنک کننده آب |
| 4.2.محدوده دما | -50 درجه تا 80 درجه سانتیگراد |
| 4.3.محدوده رطوبت | 30٪ - 98٪ RH |
| 4.4.نوسانات دما/رطوبت | ± 2 ℃ / ± 2.0٪ RH |
| 4.5.دقت تفکیک دما | 0.01 ℃ |
| 4.6.دقت تفکیک رطوبت | 0.01 RH |
| 4.7.یکنواختی دما | ≤2℃ |
| 4.8.یکنواختی رطوبت | <75% RH:±3% RH.>75% RH±5% RH |
| 4.9.زمان گرم شدن | RT~80℃≤90 دقیقه |
| 4.10.زمان خنک شدن | RT~-50℃≤130 دقیقه |
| 4.11.افزایش و کاهش دما بیش از حد افزایش می یابد | ≤±1℃ |
| 4.12.وضعیت بارگذاری | 4KW (ظرفیت تولید گرمای نمونه) |
| 4.14.استانداردهای تست |
IEC60068-2-1:2007 "تست محیطی-بخش 2-1: تست ها- تست A: سرد، IDT" IEC60068-2-2:2007 "تست محیطی-بخش 2-1: تست ها- تست B-حرارت خشک، IDT" IEC60068-2-78:2012 "تست محیطی - قسمت 2-78: تست ها - کابین آزمایشی: گرمای مرطوب، حالت پایدار، IDT" IEC60068-2-30:2005 "تست محیطی-بخش 2-30: تست ها-تست Db: گرمای مرطوب، چرخه ای (سیکل 12 ساعت + 12 ساعت)، IDT" |
| 4.15.نمودار شماتیک دما و رطوبت |
PS: رطوبت استاندارد 20٪ ~ 95٪ HR |
| 5. ساختار و مواد | |
| 5.1 مواد جعبه بیرونی | رنگ نانو پخت غیر استاتیک ورق فولادی سرد و گرم پیشرفته را بپذیرید |
| 5.2.مواد جعبه داخلی | ورق فولادی ضد زنگ SUS304 |
| 5.3.مواد عایق حرارتی | فوم پلی یورتان سفت و سخت با درجه حرارت بالا و مقاوم در برابر آتش |
| 5.4.نوار آب بندی چارچوب درب | نوار آب بندی لاستیکی سیلیکونی |
| 5.5.درب اتاق | درهای دو لنگه بیرون باز می شوند، چارچوب در و لبه پانل در مجهز به وسایل گرمایش الکتریکی و خندق سرریز است. |
| 5.6.پنجره مشاهده شیشه ای گرمایش الکتریکی |
تعداد: 2 مکان: روی درب اتاق تست (یا مکانی که مشتری تعیین کرده است) فرم: شیشه تقویت شده با خلاء 3 لایه با المنت حرارتی ضد مه داخلی |
| 5.7.نورپردازی | لامپ کم مصرف ضد انفجار مقاوم در برابر حرارت بالا و پایین |
| 5.8.پورت تعادل فشار | تمام آلیاژ آلومینیوم با خط ضد تعریق 4 ست پنجره فشار خود تنظیم شونده |
| 5.9.تحمل وزن | بار آزمایشگاهی: 1000 کیلوگرم |
| 5.10.سوراخ نمونه |
سوراخی به قطر φ100 میلی متر بر روی دیوار محفظه سمت چپ و مجهز به پلاگ جداسازی لاستیکی و پوشش لاستیکی به طور همزمان.
|
| 5.11.کف غیر لغزنده |
کف از یک طراحی ضد لغزش 4.0 میلی متری فولاد ضد زنگ برای جلوگیری از آسیب دیدن پرسنل در حین عملیات داخلی استفاده می کند.
|
| 5.12 زهکشی |
کف با مخزن زهکشی طراحی شده است،
و محفظه آزمایش پس از پایان تست دما و رطوبت بالا، داخل آن آب ندارد
|
| 5.13 فنجان پا |
فنجان پای جعبه الکتریکی از پد سیلیکا ژل برای جذب ضربه و محافظت از کمپرسور و جوش لوله مس استفاده می کند.
|
| 5.15.صدای کل دستگاه | ≦80dB |
| 6-سیستم تهویه مطبوع | |
| 6.1.روش دمای ثابت | روش تعادل سرد را اتخاذ کنید |
| 6.2.اصل کار صرفه جویی در انرژی |
روش معمولی رطوبت ثابت:هنگامی که دمای واقعی به دمای تنظیم شده می رسد، ظرفیت خنک کننده کمپرسور بدون تغییر باقی می ماند و از روش گرمایش برای جبران ظرفیت خنک کننده کمپرسور برای دستیابی به تعادل دمایی در جعبه استفاده می شود. روش تعادل سرد:هنگامی که دمای واقعی به مقدار تنظیم شده می رسد، خروجی شیر برقی سرد توسط PID کنترل کننده کنترل می شود و دمای داخل جعبه از طریق خروجی خنک کننده کنترل شده متعادل می شود.در مقایسه با روش معمولی رطوبت ثابت، خروجی گرمایش برای ساخت کل واحد کاهش می یابد در مقایسه با روش معمولی، تجهیزات می توانند 40٪ صرفه جویی در انرژی داشته باشند. |
| 6.3.روش خنک کننده هوا | سردخانه کمپرسور آبشاری |
| 6.4.موتور گردشی | موتور القایی ولتاژ پایین تایوان تاتونگ |
| 6.5.سنسور |
دارای سنسور و کنترل کننده اندازه گیری دما و رطوبت سنسور مقاومت پلاتین PT100 |
| 6.6.چرخ باد | فن گردشی گریز از مرکز چند بال، تیغه آلیاژ آلومینیوم مقاوم در برابر درجه حرارت بالا و پایین |
| 7-سیستم برودتی | |
| 7.1.روش خنک کننده | کمپرسور اصلی وارداتی آبشاری بی صدا، کمپرسور با راندمان بالا و صرفه جویی در مصرف انرژی |
| 7.2.کمپرسور |
کمپرسور نیمه هرمتیک Bitzer آلمان اصل وارداتی. 2 مجموعه کمپرسور 10 اسب بخاری
|
| 7.3.مبرد |
حفاظت از محیط زیست بدون فلوئور HFC404A (Honeywell) و مبرد DuPont R23
|
| 7.4.کندانسور |
نوع پوسته و لوله با راندمان بالا (خنک کننده با آب)
مجهز به برج آب خنک کننده (مارک معروف) و خط لوله
|
| 7.5.اواپراتور |
اواپراتور پره ای چندبخشی با راندمان بالا با غشای آبدوست (باله ضخیم شده)
|
| 7.6.جدا کننده روغن |
امرسون AW
|
| 7.7.شیر انبساط |
شیر انبساط حرارتی دانفوس
|
| 7.8.شیر برقی |
ژاپن ساگینومیا و دانفوس
|
| 7.9.لوازم جانبی دیگر |
کلیه محصولات باکیفیت اولین برند بین المللی (تصویر سمت راست: فیلتر خشک کن)
|
| 7.10.رطوبت زدایی |
انجماد و رطوبت زدایی توسط سیستم تبرید (هوای داخل جعبه از اواپراتور زیر دمای نقطه شبنم عبور می کند و آب رسوب می کند).
*پره های اواپراتور با عملیات غشای آبدوست، عملکرد رطوبت زدایی بهتر را انتخاب کنید، زیرا کشش آب پره های آلومینیومی غشای آبدوست کوچک است، قطرات آب ناشی از تراکم هوا به راحتی از بین می روند و ایجاد پل های آب انسدادی در شکاف باله آسان نیست.در نتیجه راندمان رطوبت زدایی را تا حد زیادی بهبود می بخشد! |
| 8. سیستم گرمایش و رطوبت | |
| 8.1.روش گرمایش | گرمایش الکتریکی |
| 8.2.روش تامین بخار | تزریق مستقیم باز، داخل ژنراتور مستقیماً به محفظه آزمایش متصل است و فشار داخلی را نزدیک به صفر نگه می دارد. |
| 8.3.لوله گرمایش |
لوله گرمایش برقی پره دار از جنس استنلس استیل آلیاژی نیکل کروم، طراحی لوله گرمایش ضد چسبندگی MC، اتصال بخاری، سیم مقاوم در برابر حرارت استفاده می شود، بخاری در مجرای هوای گردشی بالای جعبه قرار می گیرد و مواد ضد حریق و عایق حرارت به اطراف آن اضافه می شود.
|
| 8.4.لوله رطوبت ساز |
الف) برای مرطوب سازی از سیلندر رطوبت ساز (روش دیگ بخار) استفاده می شود که سریعتر از رطوبت سازی سطحی سنتی (نوع تشت آب) بوده و دقت کنترلی بالاتری دارد. درون جعبه این آلودگی ناخالصی مانند رسوب ایجاد نمی کند، عملکرد خوبی در رطوبت کم دارد و به راحتی تمیز می شود. ب) لوله رطوبت تمام بدنه بدون درز فولاد ضد زنگ را می پذیرد، مقاومت عایق بیشتر از 50MΩ است و دارای یک کنترل کننده جلوگیری از سوختگی خشک است. ج) سیلندر رطوبت ساز از فولاد ضد زنگ ساخته شده و دارای پنجره مشاهده سطح آب می باشد. د) دمای پایین با هوای خشک
|
| 8.5.روش کنترل |
کنترل غیر تماسی سیگنال خروجی کنترلر از طریق رله حالت جامد SSR به دقت بالایی دست می یابد. کنترل سوئیچ غیر تماسی |
| 8.6.دیگ رطوبت ساز | داخل ماشین آلات نصب می شود |
| 8.7.تصفیه آب مرطوب | مجهز به دستگاه نرم کننده آب اختصاصی، که می تواند به طور موثر ناخالصی های موجود در آب را حذف کند (1 مجموعه دستگاه سیستم بازیابی آب خالص، با فیلتر کربن فعال برای فیلتر کردن ناخالصی های آب). |
| 9-سیستم کنترل | |
| 9.1.کنترل کننده | این کنترلر دارای صفحه نمایش انگلیسی، عملکرد خود تشخیصی، علت شکست و روش درمان است و داده ها و فرآیند تست را ثبت می کند. |
| 9.2.رابط گفتگو | صفحه نمایش رنگی LCD با معماری کنترل صنعتی، حالت گفتگوی منوی انگلیسی |
| 9.3.دقت تنظیم | دما 0.1 ℃، زمان 0.1 دقیقه، رطوبت 1% RH |
| 9.4.ورودی دما | سنسور با دقت بالا |
| 9.5.ورودی رطوبت | سنسور رطوبت خازن الکترواستاتیکی با دقت بالا |
| 9.6.روش کنترل | کنترل PID |
| 9.7.حالت کاربری | حالت عملیات برنامه، حالت عملکرد مقدار ثابت، حالت عملیات راه اندازی زمان بندی |
| 9.8.ظرفیت سیستم | 1000 گروه برنامه * 100 بخش در هر گروه (1000 بار می تواند به طور جداگانه چرخه شود)، تعداد بخش های مورد نیاز هر گروه از برنامه ها را می توان به صورت دلخواه تقسیم کرد و هر گروه از برنامه ها را می توان آزادانه به یکدیگر پیوند داد. |
| 9.9.نمایش داده های آزمایشی | تنظیم دما، دمای اندازه گیری شده، کل زمان کارکرد، زمان کارکرد بخش، زمان باقیمانده بخش، وضعیت گرمایش، زمان تقویم و غیره. |
| 9.10.عملکرد PLC داخلی | می تواند مستقیماً هر قسمت اجرایی را هدایت کند و عملیات منطقی توسط نرم افزار PLC تکمیل می شود |
| 9.11.انتخاب خودکار شرایط کار یخچال | با توجه به شرایط مختلف تست، حالت کار یخچال را به طور خودکار انتخاب کنید |
| 9.12.رابط ارتباطی | مجهز به رابط RS485، می تواند به یک کامپیوتر خارجی برای کنترل دما از راه دور متصل شود و دارای عملکرد تشخیص از راه دور کامپیوتر است.این می تواند عملکرد تجهیزات، برنامه ها، دستورالعمل ها و نرم افزار را از طریق شبکه Inter تنظیم و نظارت کند. |
| 10. اجزای اصلی مدار کنترل |
اجزای اصلی مدار کنترل همه برندهای باکیفیت هستند
|
| 11. عملکرد حفاظت ایمنی |
1. تست حفاظت محصول در برابر دما (مستقل) 2. بدون سوئیچ محافظ فیوز 3. سوئیچ محافظ گرمایش بیش از حد 4. کمپرسور بیش از حد بارگذاری شده و بیش از حد گرم شده است 5. حفاظت کمپرسور فشار بالا و پایین 6. دستگاه حفاظت بیش از حد جریان سیستم 7. کنترل کننده خود عیب را تشخیص داده و آن را نمایش می دهد 8. فشار آب خنک کننده حفاظت بسیار کم است 9. حفاظت از نشت، حفاظت از اتصال کوتاه، حفاظت از دست دادن فاز / فاز اشتباه، حفاظت از اضافه بار فن، حفاظت از دمای مستقل، حفاظت از کمبود آب، حفاظت از قطع آب، نشانگر عملیات، زنگ صدا و نور، خاموش شدن خودکار پس از زنگ هشدار و غیره. |
| 12. شرایط استفاده |
1. دمای محیط: -5℃~+28℃; 2. رطوبت نسبی: ≤85% RH. 3. فشار اتمسفر: 80kPa~106kPa 4. بدون لرزش قوی در اطراف 5. منبع تغذیه تجهیزات: (توجه داشته باشید که منبع تغذیه آزمایشی شامل نمی شود) 5.1 اتصال به منبع تغذیه 380 ولت AC (± 10%)، سیم سه فاز + سیم زمین محافظ، مقاومت زمین ≤ 4Ω. 5.2 توان کل: حدود 30 کیلووات 5.3 حداکثر جریان کاری: حدود 70A |
