| مقدار تولیدی: | 1 |
| قیمت: | Customized |
| بسته بندی استاندارد: | مورد تخته سه لا |
| دوره تحویل: | 30 روز |
| روش پرداخت: | T/T |
| ظرفیت تامین: | 10 ست در هر ماه |

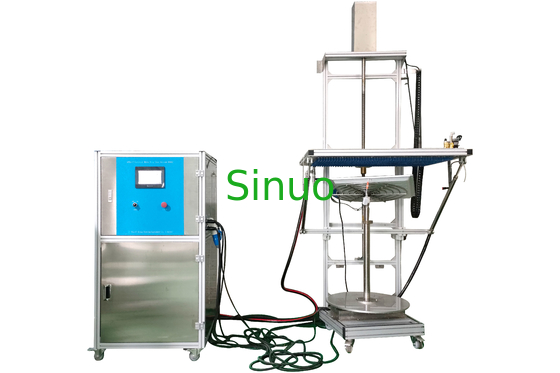

سیستم تست قطره باران عمودی IEC60529 IPX1~2 برای تأیید ریزش آب
اطلاعات محصول برایسیستم تست قطره باران عمودی IPX1 IIPX1~2:
این دستگاه آزمایشی برای تأیید محافظت در برابر قطرات آب در حال سقوط است.مطابق با الزامات استاندارد IEC60529 IPX1 و IPX2، IEC60335-1 بند 15.etc طراحی و تولید شده است.
بالا و پایین رفتن جعبه چکه توسط موتور کنترل می شود.کابینت کنترل برق با PLC و صفحه نمایش لمسی می باشد.
1. فیلتر ریز فولاد ضد زنگ برای فیلتر کردن خاک.
2. از هوای فشرده استفاده می کند (هوای فشرده باید توسط کاربر تهیه شود) برای دمیدن آب در سوزن ها، برای جلوگیری از مواد واکنش پذیر آب و سوزن های مسدود کننده اتمسفر.
3. نازل سوزن پزشکی عمومی فولاد ضد زنگ، خرید آسان، زنگ زدن آسان نیست.
4. نازل های سوزنی و صندلی های نازل سوزنی با استفاده از اتصال مخروطی، می توانند به راحتی بدون ابزار جایگزین شوند، آسیب فردی به نازل سوزن را می توان به راحتی به سرعت جایگزین کرد.
پارامترهای فنی :
|
مورد |
مشخصات فنی |
|
منبع تغذیه این تجهیزات |
سه فاز AC380V، 50Hz، 4KW |
|
منبع تغذیه برای نمونه آزمایشی |
تک فاز AC220V, 16A |
|
سنسورهای سرعت جریان LWGYD-4 |
محدوده جریان: 0.667-4.167 L/min، خروجی پالس |
|
پمپ آب کوچک |
نام تجاری: جنوبی، شماره مدل: CHL2-40، 380VAC، 50Hz، 0.55kw کلاس حفاظت: IP55 کلاس عایق: F |
|
محدوده تست ضد آب |
تست IPX1، تست IPX2، IPX1/IPX2 سفارشی |
|
IPX1-IPX2 |
سطح قطره: 1000 * 1000 میلی متر |
|
قطر سوراخ چکه: 0.4 میلی متر |
|
|
فاصله بین هر دو سوراخ همسایه: 20 میلی متر |
|
|
جریان تست: 1~1.5mm/min(IPX1)، 3~3.5mm/min(IPX2) |
|
|
زمان تست |
تنظیم شده بر اساس استاندارد تست (محدوده 1-9999 ثانیه)، واحد: ثانیه است |
|
ارتفاع چکه آب |
200 میلی متر (به طور خودکار توسط تجهیزات تست کنترل می شود) |
|
زهکشی آب |
تخلیه خودکار آب مخزن پس از اتمام آزمایش، باید به یک منبع هوا متصل شود (منبع هوای فشرده 0.6MPa باید توسط کاربر تهیه شود) |
|
جنس بدنه تجهیزات |
آلیاژ آلومینیوم صنعتی |
|
روش نصب |
دیوار کوه |
|
صفحه گردان |
1-5r/min، قابل تنظیم است |
|
کنترل |
PLC و صفحه نمایش لمسی 7 اینچی |
عیب یابی:
|
شماره: |
پدیده شکست |
دلیل موضوع |
رفتار |
|
1 |
کلید پاور را روشن کنید و صفحه لمسی روشن نمی شود |
منبع تغذیه خارجی خراب می شود |
منبع تغذیه خارجی را دوباره وصل کنید |
|
MCB تجهیزات قطع شده است |
MCB تجهیزات را روشن کنید |
||
|
2 |
هنگامی که دکمه شروع فشار داده می شود، هیچ اقدامی انجام نمی شود |
زمان اجرا پاک نمی شود |
Count Clear را فشار دهید |
|
کلید توقف اضطراری تنظیم مجدد نمی شود |
کلید توقف اضطراری را بازنشانی کنید |
||
|
دزدگیر اینورتر |
پس از خاموش شدن برق مجددا راه اندازی کنید |
||
|
3 |
آب از سوزن ها کم یا بدون آب |
سوزن ها مسدود شده اند |
سوزن را عوض کنید یا سوزن را بردارید و با جریان هوا از سوراخ سوزن عبور دهید |
|
4 |
جریان ناپایدار |
هوا در خط لوله |
"Dry Drip Box" را در رابط کنترل دستی فشار دهید تا هوا خارج شود، یا دریچه پمپ آب را باز کنید تا هوا خارج شود. |
