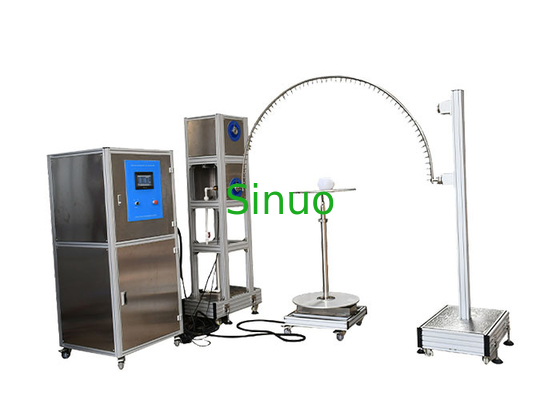

سیستم تست لوله های نوسانی IEC60529 2013 IPX3~4

خیر

مورد

مولفه های

1

تامین آب

نرخ جریان آب 10 لیتر در دقیقه ± 5٪ آب تمیز بدون گنجاندن.
این دستگاه مجهز به واحد تصفیه آب تمیز می باشد

2

اندازه لوله نوسانی

دارای لوله های نوسان R200mm، R400mm، R600mm، R800mm، R1000mm، R1200mm، R1400mm، R1600mm، ساخته شده از فولاد ضد زنگ

3

سوراخ سوزن

Φ0.4 میلی متر

4

شامل زاویه دو سوراخ

IPX3: 120 درجه؛IPX4: 180 درجه

5

زاویه نوسان لوله

حداکثر± 175 درجه را می توان از پیش تنظیم کرد
(توجه: استاندارد به IPX3: 120 درجه؛ IPX4: 360 درجه نیاز دارد، اما به دلیل وجود صفحه گردان در زیر لوله نوسانی در حین آزمایش، بنابراین 360 درجه نمی تواند در طول آزمایش واقعی به دست آید، اگر بدون صفحه گردان، می توان به 360 درجه دست یافت)

6

سرعت باران

IPX3: 4 ثانیه در زمان (2×120 درجه)؛
IPX4: 12 ثانیه در زمان (2×360 درجه)؛

7

جریان آب

می توان با توجه به اندازه نوسان و تعداد سوراخ های پین (0.07 L/minX در هر سوراخ) تنظیم کرد.

8

زمان تست

1-99999S را می توان از پیش تنظیم کرد

9

فشار سنج

0 تا 0.25 مگا پاسکال

10

صفحه گردان

قطر: Φ600mm، سرعت چرخش: 1r/min، ظرفیت باربری: ≤50kgs

11

الزامات سایت

اتاق آزمایش ضد آب IP اختصاصی، زمین باید صاف با نور باشد.
10A سوئیچ نشت ضد آب (یا سوکت) مورد استفاده برای تجهیزات.با عملکرد خوب ورودی و زهکشی.
نصب زمینی

12

کنترل الکتریکی

PLC و صفحه نمایش لمسی

13

منبع تغذیه این تجهیزات

AC 380V، 50Hz، 4KW
