جزئیات محصول:
پرداخت:
|
| کنترل: | PLC + صفحه نمایش لمسی | استانداردهای کاربردی: | IEC60529 |
|---|---|---|---|
| اندازه داخلی: | W 1000mm * D1000mm * H1000mm | کد IP: | IPX3 IPX4 IPX5 IPX6 |
| زمان ضمانت: | یک سال | مواد داخلی محفظه: | فولاد ضد زنگ |
| چرخش گردان: | 1-5r/min | پنجره مشاهده: | شیشه سکوریت شفاف |
| برجسته: | IPX3 تجهیزات آزمایش ضد آب جامع,تجهیزات آزمایش ضد آب PLC,IEC60529 تجهیزات آزمایش نفوذ آب,PLC Waterproof Testing Equipment,IEC60529 Water Ingress Testing Equipment |
||

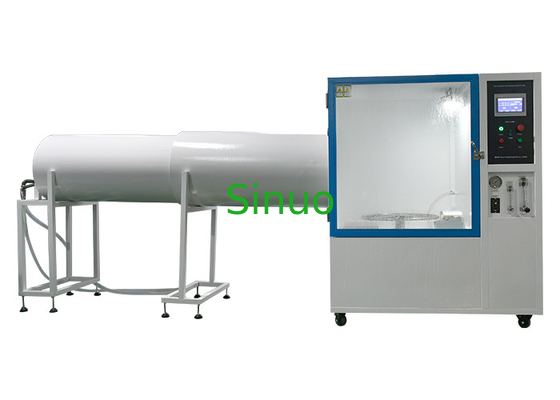

IEC60529 IPX3 ~ 6 تجهیزات آزمایش ضد آب جامع با PLC + صفحه لمسی
خلاصه:
زمینه کاربرد: آسیب به محصولات و مواد ناشی از آب طبیعی (باران، آب دریا، آب رودخانه و غیره) هر ساله منجر به خسارت های اقتصادی غیر قابل محاسبه می شود.آسیب های ناشی از آن عمدتا شامل خوردگی است، تغییر رنگ، تغییر شکل، از دست دادن قدرت، تورم، قالب و غیره. محصولات الکتریکی به ویژه به دلیل مدار کوتاه ناشی از آب باران مستعد آتش هستند.آزمایش آب حفاظت از محفظه برای محصولات یا مواد خاص یک فرآیند ضروری و حیاتی است..
زمینه های کاربرد عمومی: روشنایی بیرونی، لوازم خانگی، قطعات خودرو و سایر محصولات الکتریکی و الکترونیکی.
عملکرد تجهیزات: عملکرد اصلی تجهیزات، آزمایش خواص فیزیکی و سایر خواص مرتبط با محصولات الکتریکی و الکترونیکی، لامپ ها، کابینت های الکتریکی،اجزای الکتریکی، خودروها، موتورسیکلت ها و قطعات آنها در شرایط آب و هوایی شبیه سازی شده. در پایان آزمایش، از طریق بررسی برای تعیین اینکه آیا عملکرد محصول با الزامات مطابقت دارد،برای تسهیل طراحی محصول، بهبود، تأیید و بازرسی کارخانه.
استاندارد: IEC60529:1989 +A1:1999 +A2:2013
پارامترهای فنی:
|
پارامترهای فنی |
پارامترهای اساسی | |
| اندازه اتاق داخلی | L1000*W1000*H1000mm | |
| اندازه اتاق بیرونی | L1480*W3800*H1800mm | |
| قطر چرخ دار | ¢400mm | |
| حداکثر حمل بار چرخ دار | 30 کیلوگرم | |
| سرعت چرخ دار | ۱-۵r/min (قابل تنظیم) | |
| روش چرخش چرخ دار | همیشه مثبت / مثبت و منفی جایگزین | |
| روش تنظیم جریان | به صورت دستی جریان را با اندازه گیری جریان تنظیم پذیر تنظیم کنید | |
| زمان آزمون | 0-999 دقیقه | |
| کل رایت | ۳۵۰ کیلو | |
| IPX34 پارامترهای نوزل اسپری | ||
| پارامترهای نوزل اسپری | قطر بیرونی: Ф102mm، قطر کروی: SФ75.5mm، 1 سوراخ در مرکز، 2 حلقه داخلی 12 سوراخ، فاصله 30 °، 4 حلقه خارجی 24 سوراخ، فاصله 15 °، مجموع 121 سوراخ F0.5mm، مواد مس. | |
| جریان آب | 10L/min±5٪، اندازه گیری جریان قابل تنظیم از طریق روتامیتر است، اندازه گیری جریان الکترونیکی اختیاری است | |
| فشار | 50-150Kpa، محدوده اندازه گیری فشار سنج: 0.25Mpa | |
| سپر متحرک | از آلومينيوم ساخته شده، قابل جدا شدن است | |
| فاصله اسپری | 2.5M (نوزال از مرکز صفحه پخش دور) | |
| روش ثابت نوزل | تثبیت مکانیکی | |
| IPX56 پارامترهای نوزل جت | ||
| IPX5 آبپاش جوشکاری | 6.3 میلی متر | |
| IPX6 سوراخ جت نوزل | 12.5 میلی متر | |
| IPX5 جریان جت | 12.5±0.625 | |
| IPX6 جریان جت | 100±5 لتر/دقیقه | |
| فشار آب (Mpa) | تنظیم شده با توجه به جریان آب مشخص شده | |
| فاصله جت | 2.5M (نوزال از مرکز صفحه پخش دور) | |
| روش ثابت نوزل | تثبیت مکانیکی | |
| پارامترهای الکتریکی | ||
| منبع برق تجهیزات | 380 ولت، 50 هرتز | |
| قدرت تجهیزات | 3.0KW | |
| عملکرد حفاظت از ایمنی | حفاظت از نشت، حفاظت از کمبود آب، محافظت از مدار کوتاه | |
| شرایط استفاده | شرایط زیر توسط کاربر تضمین می شود و اتصال مربوطه تکمیل می شود. | |
| استفاده از فضا |
کف زمین صافه، آبشوری صافه، و کف و دیوارهایش ضد آب هستن، ظرفیت حمل کف حداقل 200kg/متر مربع است. تهویه ی خوب هیچ ارتعاش قوی در اطراف تجهیزات وجود ندارد هیچ میدان الکترومغناطیسی قوی در اطراف تجهیزات وجود ندارد مواد قابل احتراق، انفجاری، خوردنی و گرد و غبار در اطراف تجهیزات فضای مناسب برای استفاده و نگهداری در اطراف تجهیزات: قسمت عقب، سمت چپ و سمت راست، بالای تجهیزات: 800 میلی متر؛ قسمت جلو تجهیزات: 1400 میلی متر: 1400 میلی متر. |
|
| شرایط محیط زیست |
دمای: 5°C~35°C رطوبت نسبی: ≤85% فشار هوا:86kPa106kPa |
|
|
ولتاژ، فرکانس |
AC380V±10%؛ 50Hz±10%؛ سه فاز چهار سیم + سیم محافظت از زمین | |
|
قدرت |
3.0kW | |
|
مقاومت محافظت از زمین |
مقاومت زمین گیری سیم محافظت کننده زمین گیری کمتر از 4Ω است | |
|
سوئیچ برق |
1کاربر باید تجهیزات را با سوئیچ هوا محافظت از نشت مناسب در محل نصب پیکربندی کند و سوئیچ باید به طور مستقل برای تجهیزات استفاده شود. 2استفاده از سوئیچ چاقو یا سوکت برق به شدت ممنوع است. 3. سوئیچ هوا محافظت از نشت نباید بیش از 2 متر از تجهیزات باشد. |
|
|
منبع آب |
1از کاربر خواسته شود که یک منبع آب برای تجهیزات در محل نصب با فشار آب حداقل 0.2Mpa و نصب یک شیر 4 نقطه ای را تنظیم کند. 2. موقعیت شیر بیش از 2 متر از تجهیزات فاصله ندارد. |
|
مشخصات تجهیزات:
1. مناسب برای محصولات IPX4 و IPX5 (در واقع می تواند به IPX3، IPX4، IPX5، IPX6) تست سطح ضد آب.
2. پوسته ساخته شده از صفحه فولادی با کیفیت بالا داخلی، رنگ پختن پرش سطح، زیبا و با دوام است.
3. پوشش داخلی و turntable ساخته شده از SUS304# صفحه فولاد ضد زنگ، برای اطمینان از استفاده طولانی مدت از زنگ.
4درب مجهز به یک پنجره مشاهده شفاف (مواد شیشه ای سخت) است، اتاق مجهز به نوردهی LED است که برای اپراتور آسان است که وضعیت آزمایش داخلی را مشاهده کند.
5. IPX34: پیکربندی نوزل اسپری مطابق با IEC60529 شکل 5 (همانطور که در زیر نشان داده شده است)
6.IPX56: یک نوزل اسپری مطابق با مشخصات IEC60529 شکل 6 (همانطور که در زیر نشان داده شده است) تنظیم شده است:
7. درایو دیسک روتاری: با استفاده از موتور گام به گام با کیفیت بالا، می تواند به طور خودکار چرخش جلو و عقب را کنترل کند (پیش و عقب:مناسب برای آزمایش نمونه در حال روشن شدن و جلوگیری از پیچیدگی کابل).
8. زمان آزمایش را می توان بر روی صفحه لمسی تنظیم کرد. محدوده تنظیم 0-999min (قابل تنظیم) است.
9. سیستم کنترل اصلی از صفحه لمسی 7 اینچی + PLC استفاده می کند. اجزای الکتریکی با استفاده از Omron و سایر مارک های وارداتی. فرآیند سیم کشی با الزامات استانداردهای ملی مطابقت دارد.طرح معقول صفحه برق، سیم کشی محکم، علامت گذاری شفاف.
