| مقدار تولیدی: | 1 |
| قیمت: | Customized |
| بسته بندی استاندارد: | تخته سه لا |
| دوره تحویل: | 30 روز |
| روش پرداخت: | L/C، T/T |
| ظرفیت تامین: | 10 ست در هر ماه |

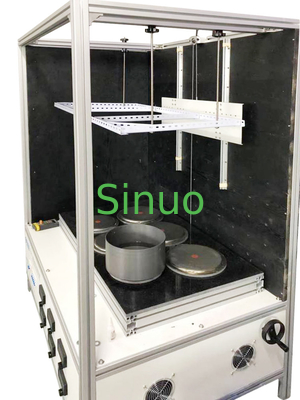

IEC60335-2-21 دستگاه آزمایش عملکرد گرمایش برای هود Range
استانداردهای تجهیزات آزمایش عملکرد گرمایش هود های محدوده:
این سیستم آزمایش کوره گرمایش مطابق با الزامات فصل 11 و شکل 101 استاندارد IEC 60335-2-21 طراحی و ساخته شده است.
ساختار تجهیزات آزمایش عملکرد گرمایش هود های Range:
زاویه آزمایش محیط افزایش دمای را شبیه سازی می کند و با آزمایش ماشین سیاه چراغ و آزمایش اجاق گاز سازگار است.
پارامترهای فنی برای تجهیزات آزمایش عملکرد گرمایش هود های محدوده:
|
قدرت کار |
220 ولت، 50 هرتز، قدرت تجهیزات حدود 10500 وات است |
|
برق گرمایش |
در مجموع 6 سوزنده، که از آن سه آخرین قدرت ورودی 2KW، سه قدرت ورودی اول 1.5KW (سوزنده های EGO آلمانی، خطای قدرت کوچک، عمر طولانی). |
|
اندازه پنل |
پانل چپ حدود 800 * 1200mm، پارچه 9 * 6 = 54 نقطه دما، پانل عقب حدود 1200 * 1200mm، پارچه 9 * 9 = 81 نقطه دما، پارچه نقطه 100 * 100mm مربع است. |
|
ورق مس برای اندازه گیری دما |
قطر 15 ميلي متر، ضخامت 1 ميلي متر. |
|
سیم ترموکوپل |
قطر کمتر از 0.3 mm، نوع k سیم ترموکوپل اصلی OMEGA به طور یکنواخت به ردیف پایانی متصل است. |
|
ابعاد |
حدود 1200*800*2000 (طول* عرض* ارتفاع میلی متر) |
|
لوازم |
مجهز به 6 ظرف با اندازه یکسان یا مشابه کوره، به علاوه 20 سیم ترموپول با طول 4 متر. |
با ظرف آزمايشگاه و پوشش اجاق گاز بيا
|
بار گرمایی اندازه گیری شده /kW |
اندازه گلدان / میلی متر |
آب گرمایش در کیلوگرم |
|||||||
|
قطر داخلی گلدان φA |
ضخامت کف C |
ضخامت دیواره گلدان D |
عمق گلدان H |
شعاع گوشه E |
سطح پایین /cm2 |
کیفیت قوری /g |
کیفیت پوشش /g |
||
|
<1.72 |
200 |
2 |
1.5 |
130 |
2.5 |
314 |
540 |
125 |
3 |
|
2.08 |
220 |
140 |
3 |
380 |
680 |
149 |
4 |
||
|
2.48 |
240 |
150 |
3.5 |
452 |
800 |
177 |
5 |
||
|
2.91 |
260 |
2.5 |
1.8 |
160 |
531 |
965 |
208 |
6 |
|
|
3.36 |
280 |
170 |
615 |
1130 |
290 |
8 |
|||
|
3.86 |
300 |
180 |
707 |
1350 |
323 |
10 |
|||
|
4.40 |
320 |
190 |
804 |
1520 |
360 |
12 |
|||
|
4.95 |
340 |
200 |
4 |
907 |
1800 |
402 |
14 |
||
|
تحمل |
±1% |
±0.1 |
±0.1 |
±1% |
0 ۰5 |
|
±5٪ |
±5٪ |
|
