جزئیات محصول:
پرداخت:
|
| بیرون: | ماشین لباسشویی | اندازه داخلی اتاق: | L11000mm * W4360mm * H2800mm |
|---|---|---|---|
| مواد پارتیشن اتاق: | تخته کتابخانه 75 میلی متر | ایستگاه آزمایش: | قابل تنظیم است |
| درجه حرارت داخلی: | 50 15 50 درجه سانتی گراد | رطوبت داخلی: | 85٪ ~ 85٪ |
| برجسته: | آزمایشگاه آزمایش بهره وری انرژی,تجهیزات آزمایشگاهی انرژی آزمایشگاهی |
||
اتاق آزمایش دما و رطوبت تست راندمان انرژی برای ماشین لباسشویی ها
بررسی اجمالی:

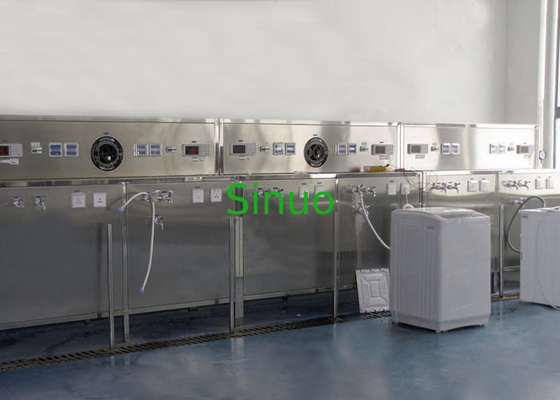

سیستم تست عملکرد ماشین های لباسشویی از سه بخش تشکیل شده است: محفظه آبرسانی ، محفظه آزمایش و سیستم کنترل.تجهیزات فراهم می کند درجه حرارت و منبع آب با فشار ثابت برای آزمایش ، و به موقع پارامترهای مربوط به روند آزمایش ، ضبط و گزارش گزارش تست.دستگاه آبرسانی دارای چندین مخزن آب است ، آب شیر آب تصفیه شده و ورودی به مخزن آماده سازی آب سخت می شود ، سختی آب در مخزن آماده سازی آب سخت تنظیم می شود و سپس به مخزن آبرسانی اضافه می شود.در مخزن آبرسانی از طریق گرمایش ، سرمایش (خنک کننده با استفاده از چیلر خنک کننده با آب ، همراه با برج خنک کننده) برای دستیابی به دمای آزمایش ، می توان به طور متناوب آب ، از طریق پمپ به داخل خط لوله انتقال آب پمپ کرد و سپس به دو آزمایش تقسیم شد. راه در اتاق آزمون برای هر ایستگاه آزمون.آب آزمایش شده بازیافت نمی شود.محفظه آبرسانی و محفظه آزمایش توسط یک تخته ذخیره سازی عایق بندی شده از هم جدا شده و اتاق آزمایش مجهز به تهویه هوا است.زمین دارای خاکریز زهکشی است.کابینت کنترل در داخل خانه قرار دارد و ابزار تست در ایستگاه آزمایش نصب شده است تا داده ها را از طریق شبکه به رایانه جمع آوری کند.مخزن آب و خط لوله همه اقدامات حفظ گرما را اتخاذ می كنند ، و جریان آب بطور مداوم گردش می شود تا اطمینان حاصل شود كه نوسان دمای آب در ورودی نیمكت آزمایشگاه بیش از 0/5 درجه سانتیگراد در دقیقه در حین كار نیست.
استانداردها:
طراحی و آزمایش مطابق با استانداردهای زیر:
► IEC60335-2-7 "لوازم برقی خانگی و مشابه - ایمنی - مورد نیاز خاص برای ماشین آلات آب"
► IEC60335-2-4 "ایمنی لوازم خانگی و وسایل برقی مشابه الزامات خاص"
►IEC60456 "ماشین لباسشویی برای استفاده خانگی - روش های اندازه گیری عملکرد"
requirements GB 23118-2008 "الزامات فنی برای ماشین لباسشویی خانگی و مشابه آن"
► GBT4288-2008 "ماشین لباسشویی برقی خانگی و مشابه"
standards سایر استانداردها قابل تنظیم است
انواع UUT:
ماشین لباسشویی خانگی
محتویات تست:
| نه | مورد | محتوا و الزامات بازرسی |
| 1 | کنترل محیطی | 6.1.1 علاوه بر تست مشخص شده در محیط آزمایش ، نوع آزمایش باید در دمای (23 + 23) باشد ، با رطوبت نسبی (70 60 60)٪ ، هوای خارج ، بدون نور شدید خورشید و غیره تابش حرارتی. |
| 2 | کیفیت آب | کیفیت آب: سختی آب آزمایش شده (40-60) X10-6 است. |
| 3 | کنترل دمای آب |
6.1.4 دمای آب ورودی آب ماشین لباسشویی با دستگاه گرمایش (2 15 15) درجه سانتیگراد است 6.1.5 دمای آب ورودی ماشین لباسشویی طبل بدون دستگاه گرمایش (2 50 50) درجه سانتیگراد است 6.1.6 دمای آب ورودی ماشین لباسشویی پالس کننده / همزن بدون دستگاه گرمایش (2 30 30) درجه سانتیگراد است 6.1.8 فرآیند شستشوی وو بدون گرم کردن دستگاه درام شستشو دمای آب شستشو (2 40 40) |
| 4 | محاسبه مصرف برق | 5.13 مصرف برق: ماشین لباسشویی برای تست عملکرد شستشو.ظرفیت واحد شستشو نباید بیشتر از مقدار مشخص شده در جدول 4 باشد |
| 6.3.1 آزمایش شستشو میزان مصرف برق را همزمان انجام می دهد و میزان مصرف برق طبق فرمول (1) E = E1 / m محاسبه می شود. | ||
| 5 | محاسبه مصرف آب | 5.14 مصرف آب: تست عملکرد شستشوی ماشین لباسشویی کل فرآیند ظرفیت شستشوی واحد مصرف آب نباید بیشتر از مقدار مشخص شده در جدول 5 باشد .； |
| آزمایش شستشو میزان آب را همزمان انجام می دهد و میزان مصرف آب مطابق فرمول (3) W = W1 / m محاسبه می شود. | ||
| 6 | کنترل فشار آب | 6.1.7 فشار حاصل از ورودی ماشین لباسشویی کامل (0.02 0.2 0.24) درجه سانتی گراد است. |
| 7 | اندازه گیری سرعت | 5.17 سرعت کم آبی: در صفحه نام ، آرم یا دفترچه راهنما ، سرعت کم آبی بدن ماشین لباسشویی اندازه گیری می شود.در زیر بار نامی ، سرعت آبگیری اندازه گیری شده نباید از 92٪ یا 100 دور در دقیقه از مقدار مشخص شده باشد.هر دو مقدار کمتری دارند و مدت زمان آن سرعت است.نباید از 60S کمتر باشد. |
| 8 | اندازه گیری افزایش دما | اندازه گیری دمای بدنه ، در مجموع شش کانال. |
| 9 | بازرسی ایمنی زمینی | سیم زمین را وصل و جدا کنید و بررسی کنید که آیا نمونه الکتریسیته است یا به درستی کار نمی کند. |
| 10 | تشخیص منبع تغذیه | هنگامی که قطب منبع L از قطب N معکوس می شود ، نمونه شناسایی می شود که دارای یک پدیده کاری شارژ یا غیر طبیعی است. |
| 11 | تست ولتاژ یا Undervoltage | ولتاژ خروجی را بالاتر از مقدار نامی تنظیم کنید تا مشخص شود آیا اقدامات حفاظتی ترانسفورماتور و مدارهای مرتبط در هنگام وقوع شرایط غیر عادی اطمینان دارند یا نه. |
| ولتاژ خروجی را زیر مقدار مشخص شده تنظیم کنید تا حداقل ولتاژ عادی کار ماشین لباسشویی را تشخیص دهید. |
ساختار:
سیستم تست عملکرد ماشین لباسشویی شامل محفظه دمای ثابت ، دستگاه تصفیه آب ، مخزن ذخیره آب خام ، مخزن ذخیره آب نرم ، محفظه آماده سازی آب سخت ، مخزن تامین آب سرد ، مخزن تأمین آب گرم ، ایستگاه آزمایش و سیستم کنترل و جمع آوری داده ها است.
