جزئیات محصول:
پرداخت:
|
بیرون: | طرفداران سقف | کنترل: | کنترل رایانه |
---|---|---|---|
ابعاد بیرونی: | 4700 (W) 4700 (D) 3100 (H) | ابعاد داخلی: | 4500 (W) 4500 (D) 3000 (H) |
دقت تست: | با٪ 3 | تست استاندارد: | IEC 60879-2019 |
برجسته: | محفظه تست رطوبت دما,تجهیزات آزمایشگاهی راندمان انرژی |
آزمایشگاه IEC 60879-2019 آزمایشگاه آزمایش بهره وری انرژی اتاق آزمایشگاه محیط زیست سقف
بررسی اجمالی:
این آزمایشگاه آزمایش می تواند تست عملکرد فن را مطابق با روش های مشخص شده در IEC 60879-2019 و GB / T 13380-2007 انجام دهد.سیستم تست می تواند پارامترهای عملکردی از قبیل سرعت باد ، حجم هوا ، سرعت فن ، میزان مصرف فن ، ارزش راندمان انرژی پنکه فن های سقفی و پنکه های سقفی تزئینی را به طور دقیق اندازه گیری کند و بتواند نمونه برداری و تجزیه و تحلیل محصولات فن ، کیفیت محصول را انجام دهد. بازرسی ، و الزامات تحقیق و توسعه
این یک محفظه جامع تفاوت آنتالپی است.آزمایشگاه شامل مجموعه دستگاههای اندازه گیری حجم هوا است.محفظه آزمایش از تخته پلی اورتان سفت و ضخامت 100 میلی متر و صفحات فولادی با ضخامت 0.6 میلی متر در هر دو طرف برای عایق بندی حرارتی استفاده می کند که این ماده از عایق حرارتی خوبی برخوردار است.
این اتاق آزمایش شامل سیستم تهویه مطبوع خارجی است که برای تنظیم محیط هوا در داخل اتاق آزمایش استفاده می شود.هوای داخلی خنک ، مرطوب و گرم می شود تا دمای و رطوبت اتاق آزمایش برآورده شود و شرایط شرایط آزمایش را برآورده سازد.
این آزمایشگاه برای ذخیره سازی رایانه های اداری ، کابینت های برق ، کابینت های کنترل ، و منبع تغذیه با فرکانس متغیر ، نیاز به یک اتاق عمل دارد.این خانه توسط تابلوهایی ساخته می شود که توسط خریدار (عموماً در کنار آزمایشگاه) ساخته می شود.
این سیستم تست عمدتا توسط کامپیوتر کنترل می شود.اپراتور خارج از اتاق آزمایش است و پرسنل در زمینه باد تأثیر نمی گذارند.آزمایش تجهیزات به صورت خودکار انجام می شود و داده های آزمایش ضبط ، ذخیره می شوند و گزارش جریان هوا و رتبه بندی انرژی به طور خودکار تولید می شود.این سیستم دارای مزایای قابلیت تکرار خوب ، راندمان بالا ، ذخیره مناسب داده ها و غیره است.
استانداردها:
می تواند مطابق با استانداردهای زیر طراحی شود:
IEC 60879-2019 "طرفداران و تنظیم کننده های راحتی برای اهداف خانگی و مشابه - روش های اندازه گیری عملکرد"
GB / T 12021.9-2008 "حداقل مقادیر مجاز بازده انرژی و راندمان انرژی برای فن های الکتریکی AC"
GB / T 13380-2007 "فن و تنظیم کننده های برق AC"
انواع UUT:
* پنکه سقفی: 900 ~ 1800 میلی متر
مطالب تست:
* سرعت باد
* حجم باد
* سرعت چرخش
* نسبت سرعت
* ورودی برق
* مقدار بهره وری انرژی
شاخص های ابزار اندازه گیری آزمایشگاهی:
شماره: | نام | محتوا | دامنه | عدم اطمینان اندازه گیری |
1 | سنسور دما و رطوبت | درجه حرارت لامپ خشک | 0 0 50 | ± 0.1 |
2 | سنسور دما و رطوبت | رطوبت نسبی | 30٪ ~ 80٪ RH | ± 3٪ RH |
3 | اندازه گیری قدرت دیجیتال | پارامترهای الکتریکی ورودی | / | ± 0.5٪ |
4 | آنمومتر | سرعت باد | 0.15 0. 5m / s | ± 0.2m / s |

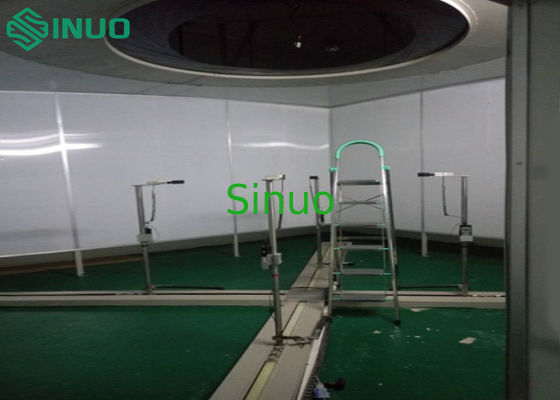

ساختار اتاق آزمایشگاه:
ابعاد خارجی | 4700 (W) 4700 × (D) 3100 H (H) |
ابعاد داخلی | 4500 (W) 4500 × (D) 3000 × (H) |
ساختار نگهداری آزمایشگاه | عایق کف پلی اورتان 100 میلی متر سفت و سخت |
در، درب | در داخل 2200 00 2200 (H) × 1 (درهای کشویی) |
اندازه پنجره آزمایشگاهی | 800 × 800 میلی متر |
دستگاه اندازه گیری آزمایشی:
دستگاه | تایپ کنید | مشخصات فنی | |
آزمایشگاه | راهنمای آنومتر | کنترل موتور پله ای | Japan SanRex یا معادل آن ، با حداکثر فاصله سفر 2 متر |
راهنمای فن سقفی | کنترل موتور پله ای | ژاپن ماتسوشیتا یا معادل آن | |
دارنده نمونه | ارتفاع تنظیم شده توسط پیچ | سفارشی |
پارامترهای اصلی فنی:
1. دامنه بلند کردن مرحله نمونه: 900-1800 میلی متر.
2. فاصله بین آنومتر و نمونه: 1500 میلی متر.
3. اسلاید آنمومتر در چهار خط مورب حرکت می کند: 40-1000 میلی متر (تنظیم خودکار).
4. ابزار اندازه گیری سرعت باد: نام تجاری: اتریش E + E ، نمایش نقطه اعشاری: 0.01m / s ، دقت ابزار: 0.2m s / s
5- قطر پروانه: 100 میلی متر
6. محدوده اندازه گیری: 30 m 40/0 m 0.40 متر بر ثانیه
7. دقت اندازه گیری: 1٪ of خواندن + 1٪ از محدوده
8. حساسیت به سرعت باد: بهتر از 0.15m / s
9. پروب دما: دامنه 0 ~ + 50؛دقت ± 0.5
10. حالت رانندگی: سروو موتور داخلی + شافت راهنما.
11. روش کنترل: کنترل رایانه.
12. جمع آوری داده ها: مقدار قدرت و مقدار سرعت باد.
13. پردازش داده ها: محاسبه خودکار میانگین سرعت باد ، حجم هوا ، مقدار راندمان انرژی و رتبه بندی بازده انرژی.
14. عملکرد ذخیره سازی و مرجع داده ها.
اصل و روش تست پنکه سقفی:
1. ابتدا فن سقف را از طریق ستون بالابر فن سقفی نصب کنید و دستگاه آنمومتر زیر 1500 میلی متر را از صفحه فن تیغه ترتیب دهید.
2. درجه حرارت را در محفظه آزمایش تنظیم کنید تا شرایط آزمایش (20 درجه سانتیگراد) را برآورده کند ، و آزمایش را بعد از اجرای فن به مدت 1 ساعت شروع کنید.
3- قبل از آزمایش ، همچنین لازم است که ورودی های هوا و خروجی ها ، درها و پنجره ها و پرسنل مربوطه برای خروج از آزمایشگاه بسته شوند تا از عدم آزمایشگاه در جریان هوا تحت تأثیر قرار بگیرند.سپس اپراتور آنمومتر را شروع می کند تا پارامترهای آنمومتر را جمع کند.دستگاه anemometer با جمع آوری و ضبط داده ها (سرعت باد ، سرعت و غیره) تحت عملکرد قاب درایو چرخان ، 90 دقیقه در دقیقه چرخش می یابد.(داده های سرعت باد ≥ 9m / min تست شده در کلیه anemomet ها داده های معتبری هستند).
آزمایشگاه مجهز به منبع تغذیه تنظیم شده است که می تواند تاثیر نوسانات اصلی شبکه را در اندازه گیری های آزمایش کاهش دهد.جریان ولتاژ ولتاژ فن با اندازه گیری فشار برق 0.5 درجه اندازه گیری می شود.
