جزئیات محصول:
پرداخت:
|
کانال های تست: | 8 کانال | روش کنترل: | کنترل PLC |
---|---|---|---|
ولتاژ خروجی: | زیر AC 5 ولت | جریان خروجی: | Max. حداکثر 400.0A 400.0A |
چرخه های تست: | 1 تا 99999 چرخه | زمان تست: | 0.01 الی 99.99 ساعت |
قطعنامه فعلی: | 0.1A | محدوده اندازه گیری دما: | 0 تا 400 درجه سانتیگراد |
برجسته: | تجهیزات تست افزایش دما کانکتورهای خودرو,تجهیزات تست افزایش دما اتصالات IEC 62196-1 |

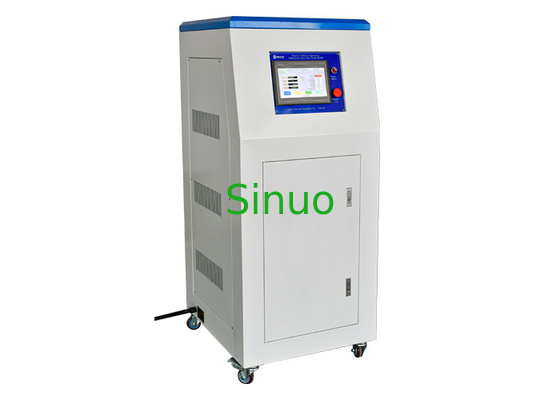

IEC 62196-1: تجهیزات تست افزایش دما کانکتورهای وسایل نقلیه الکتریکی 2020
بررسی اجمالی محصول برای تجهیزات تست افزایش دما اتصالات خودروی الکتریکی:
این سیستم تست افزایش دما الزامات استاندارد IEC 62196-1: 2020 بند 24، IEC 60309-1: 2012 بند 22 و غیره را برآورده می کند.
این برای تشخیص تست افزایش دما پس از عبور دوشاخه و پریز رابط شمع شارژ از جریان نامی و ارزیابی گرمایش سطح لوازم الکتریکی در هنگام اتصال جریان بار و اینکه آیا افزایش دمای ترمینال مطابقت دارد مناسب است. الزامات استاندارد
اصل تجهیزات برای اتصالات خودروی الکتریکی تجهیزات تست افزایش دما:
سیستم تست افزایش دما شامل یک تنظیم کننده ولتاژ الکتریکی، یک مبدل جریان، یک کنترل کننده قابل برنامه ریزی PLC، یک سنسور جریان، یک صفحه نمایش لمسی انسانی و یک شاسی متحرک است.این می تواند جریان آزمایش را به طور پایدار صادر کند و تأثیر جریان آزمایش ناشی از نوسانات ولتاژ منبع تغذیه، سیم اتصال یا میله مسی و مقدار مقاومت نمونه را از بین ببرد و دقت نتیجه آزمایش را بهبود بخشد. .منبع تغذیه دارای عملکردهای کم تلفات، راندمان بالا، عملکرد آسان، کنترل کامل و تشخیص است.صفحه لمسی می تواند مقدار فعلی و مقادیر دمای هر نقطه اندازه گیری دما را در زمان واقعی نمایش دهد.مقدار دما را می توان هر 2 ثانیه ثبت کرد و گزارش تهیه کرد که می توان آن را در یک درایو فلش USB ذخیره کرد و برای مشاهده و چاپ در رایانه کپی کرد.
پارامترهای فنی برای تجهیزات تست افزایش دما اتصالات خودروی الکتریکی:
نقطه اندازه گیری دما | 8 کانال |
روش عملیات | رابط لمسی انسانی رنگی |
خروجی جریان قابل تنظیم ثابت | AC 0.50-50.00-400.0A (سطح 1، قابل تنظیم است) |
حالت جریان خروجی | پیوسته / متناوب |
ولتاژ خروجی تست بار | زیر AC 5 ولت |
قطعنامه فعلی | 0.1A |
دقت آمپرمتر | ± 1٪ ± 3 بایت |
دقت ولت متر | ± 1٪ ± 3 بایت |
زمان تست حالت مداوم | 0.01 الی 99.99 ساعت |
زمان تست حالت متناوب | 0.01 الی 99.99 ساعت |
چرخه های تست حالت متناوب | 1 تا 99999 چرخه، خاموش شدن خودکار زمانی که چرخه های تست به مقدار از پیش تعیین شده می رسند |
محدوده اندازه گیری دما | 0~400 درجه سانتیگراد، دقت 0.3% خواندن + 1 درجه سانتیگراد؛وضوح: 0.1 درجه سانتیگراد |
اکتساب داده های دما | رابط ارتباطی RS232 و رابط رکورد داده را پیکربندی کنید |
سرعت اسکن دما | 1 تا 255 ثانیه همه کانال ها |
ثبت داده های دما | داده ها را می توان در دیسک U ذخیره کرد |
ترموکوپل اندازه گیری دما | ترموکوپل فیلامنتی امگا تی 30AWG آمریکایی به طول 2 متر مجموعا 8 عدد |
منبع تغذیه | تک فاز AC220V±10٪، 50/60Hz، 3KVA |
ابعاد و وزن تجهیزات | تقریباL 800mm* W 680mm* H1610mm, 125KG |
