جزئیات محصول:
پرداخت:
|
| ایستگاه تست: | یک ایستگاه | روش کنترل: | کنترل PLC |
|---|---|---|---|
| حالت رانندگی: | سروو موتور | روش بستن: | بستن مکانیکی |
| زاویه خم شدن: | 0-360 درجه، قابل تنظیم | نرخ خم شدن: | 0-60 سیکل در دقیقه |
| چرخه های خم شدن: | 0~999999 را می توان از پیش تنظیم کرد | وزنه های بار: | 20N، 25N، 50N، 75N، 100N |
| برجسته: | تجهیزات تست خمش کابل رابط شارژ,تجهیزات تست خمش IEC 60309-1 |
||

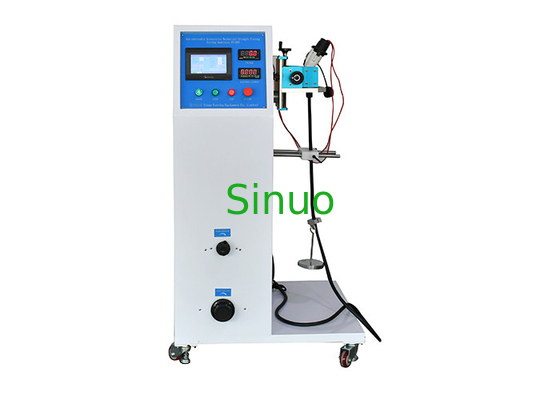

تجهیزات تست خمش کابل رابط شارژ خودرو IEC 60309-1 با بار
نمای کلی محصول برای تجهیزات تست خمش کابل رابط شارژ خودرو:
دستگاه تست انعطاف پذیری مطابق با الزامات IEC62196-1: 2020 بند 26.4 شکل 20، IEC60309-1: بند 24.4 شکل 9 2012، و غیره طراحی و ساخته شده است. برای پردازش بار مکانیکی، تست پلاگین خم شدن خودرو استفاده می شود. -پریزها و کوپلرها لوازم جانبی غیر قابل سیم کشی مجدد.
این تجهیزات از کنترل PLC استفاده می کنند و با رابط 7 اینچی رنگی انسان و ماشین کار می کنند و از یک موتور سروو برای کنترل زاویه خمش استفاده می کنند.زاویه خم شدن، سرعت خم شدن و چرخه های تست را می توان روی صفحه لمسی از پیش تنظیم کرد.آزمایش به طور خودکار با توجه به پارامترهای تنظیم شده انجام می شود.هنگامی که زمان تست به تعداد دفعات تست از پیش تعیین شده رسید، دستگاه به طور خودکار متوقف می شود و سیگنال تکمیل آزمایش را می دهد.تجهیزات تست دارای مزایای نمایشگر دیجیتال با دقت بالا، تبدیل فرکانس دیجیتال با راندمان بالا، تنظیم سرعت دقیق، تنظیم حافظه شش رقمی، فیکسچر مدولار چند منظوره، ابزار اندازه گیری مرکز چرخشی و بار داخلی است که می تواند تامین کند. ولتاژ بار برای آزمایش نمونه در طول آزمایش.
پارامترهای فنی برای تجهیزات تست خمش کابل رابط شارژ خودرو:
| ایستگاه تست | تنها |
| روش کنترل الکتریکی | کنترل یکپارچه هوشمند PLC، عملکرد رابط لمسی انسانی 7 اینچی |
| حالت رانندگی | سروو موتور |
| روش بستن نمونه | گیره مکانیکی، موقعیت نقطه گیره قابل تنظیم است |
| زاویه خم شدن | 0-360 درجه را می توان آزادانه تنظیم کرد (پیش فرض 90 درجه، 45 درجه در هر طرف عمودی) |
| نرخ خم شدن | 0-60 چرخه در دقیقه، می تواند از پیش تنظیم شود |
| چرخه های خم شدن | 0~999999 را می توان از پیش تنظیم کرد، پیش فرض 20000 چرخه |
| وزنه های بار | 20N، 25N، 50N، 75N، 100N |
| قدرت بارگذاری | داخلی، با ولتاژ قابل تنظیم بین هادی 0-250V و جریان AC0-400A قابل تنظیم |
| قضاوت آزمایشی | قضاوت بر اساس سیگنال های داده شده در زمانی که جریان انجام می شود یا نه |
| ابعاد و وزن تجهیزات | L 850mm * W 800mm * H 1500mm، کل دستگاه حدود 200 کیلوگرم است |
| منبع تغذیه | سه فاز AC380V±10%، 50Hz/60Hz |
| خیر | عیب | دلیل | رفتار |
|
1 |
کلید POWER را روشن کنید، اما چراغ نشانگر روشن نمی شود | منبع تغذیه خارجی وصل نیست | لطفاً به منبع تغذیه خارجی وصل شوید |
| فیوز خراب است | علت را پیدا کنید و فیوز را عوض کنید. | ||
| چراغ نشانگر آسیب دیده است | چراغ رو عوض کن | ||
|
2 |
سوئیچ POWER را روشن کنید، صفحه لمسی کار نمی کند | منبع تغذیه داخلی DC24V مشکل دارد | منبع تغذیه DC24V را تعویض کنید |
| صفحه لمسی آسیب دیده | صفحه نمایش لمسی را تعویض کنید | ||
| 3 | صفحه لمسی بدون پاسخ | اتصال به PLC شل است | دوباره وصل شوید |
| صفحه لمسی آسیب دیده | صفحه نمایش لمسی را تعویض کنید | ||
| 4 | برق بار بدون منبع تغذیه | سوکت بار آسیب دیده است | سوکت را تعویض کنید |
| فیوز خراب است | فیوز را عوض کنید | ||
|
5 |
دکمه Start را فشار دهید، اما فیکسچر کار نمی کند. |
مقدار نمایش و مقدار از پیش تعیین شده زمان تست یکسان است | تعداد مطبوعات پاک شد |
| دکمه E-STOP تنظیم مجدد نمی شود | دکمه E-STOP را رها کنید | ||
| جسم خارجی در دستگاه وجود دارد، دستگاه گیر کرده است | جسم خارجی را بردارید | ||
| در حالت تست خودکار نیست | دکمه Start را فشار دهید | ||
| اتصال به موتور شل می شود | دوباره وصل شوید | ||
| در موقعیت شروع نیست | خانه نشینی | ||
| 6 | موتور می چرخد اما دستکاری کننده نمی چرخد | بررسی کنید که آیا کانکتور شافت خروجی موتور شل است یا خیر | دوباره وصل شوید |
| بررسی کنید که آیا تسمه درایو شکسته یا خیلی شل شده است | تسمه محرک را تعویض کنید | ||
| 7 | سر و صدا | سرعت چرخش کم یا خیلی زیاد | سرعت را بازنشانی کنید |
| اتصال به موتور شل می شود | دوباره وصل شوید |
