تجهیزات جانبی: | پلاگین های آزمایشی برای SN11013 را به اشتراک گذاشت | استاندارد کاربردی: | IEC 62196-1Ed.4CDV 2020 بند 16.16 |
---|---|---|---|
آزمایش نیروی کششی: | وزن 1 کیلوگرم | کیت وزن نیروی: | 9.2 کیلوگرم، وزن کمکی 0.8 کیلوگرم |
آزمایش نیروی ورودی: | وزن 2 کیلوگرم | محدوده ارتفاع سقوط وزن کمکی: | 50 میلی متر |
برجسته: | دستگاه آزمایش تنش سوکت خودرو,IEC 62196-1 دستگاه آزمایش تنش سوکت,IEC 62196-1 Socket Tension Test Device |

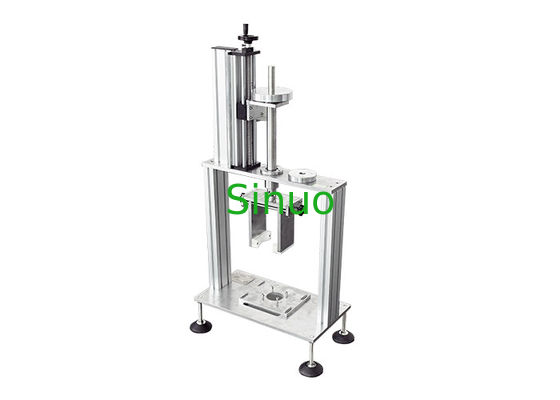

IEC 62196-1 دستگاه آزمایش تنش سوکت خودرو منابع انرژی جدید
خلاصه محصول:
IEC 62196-1Ed.4CDV 2020 ماده 16.16 مستلزم استفاده از این ابزار آزمایش نیروی کششی است.
اصول آزمایش: لوازم جانبی ثابت (فنجان یا ورودی هوا وسیله نقلیه) به گونه ای نصب می شوند که در اولین مرحله قرار دادن، لوازم جانبی جفت گیری عمودی به سمت پایین حرکت کند.وزن اصلی 9.2 کیلوگرم به طور مناسب بر روی دستگاه نصب قرار داده می شود. اگر دستگاه حرکت پذیر در موقعیت مورد نیاز برای دستگاه ثابت قرار نگیرد، وزن کمکی 0.8 کیلوگرم از ارتفاع 5 سانتی متر روی وزن اصلی سقوط می کند.سپس، فیتینگ متحرک باید به موقعیت مورد نیاز برای فیتینگ ثابت وارد شود تا تماس ها به درستی درگیر شوند.
This product is used to test whether the maximum force required to pull a plug out of a receptacle or connecting device and the minimum force required to pull a unipolar plug out of a receptacle assembly are within the limits specified in the standard.
پارامترهای فنی:
آزمایش نیروی ورودی |
1. یک دستگاه نیروی ورودی ثابت برای سوکت یا سوکت ورودی دستگاه |
2. کیت وزن نیروی: 9.2 کیلوگرم، وزن کمکی 0.8 کیلوگرم |
|
3. ارتفاع سقوط محدودیت وزن کمکی: 50mm |
|
4. وزن 2 کيلوگرم |
|
آزمایش نیروی کششی |
1. بخش مکانیکی SN11013, بر اساس IEC 62196-1 :2020 شکل 13 |
2. به اشتراک گذاشتن پلگ های تست برای SN11013 |
|
3وزن معکوس به طوری که لوازم جانبی بلند کننده (گج + قلاب + وزن) 9 کیلوگرم با وزن اضافی 1 کیلوگرم باشد. |
|
4وزن 1 کيلوگرم |
