جزئیات محصول:
پرداخت:
|
| استاندارد کاربردی: | IEC 60879: 2019 | محصولات قابل اجرا: | میز/ طبقه/ پایه/ برج/ فن های بدون تیغه |
|---|---|---|---|
| ابعاد خارجی: | 6.1 متر×4.6 متر×3.1 متر (W*D*H) | ابعاد داخلی: | 6.0m×4.5m×3.0m (W*D*H) |
| برند بادسنج: | تستو یا معادل آن | محدوده آنومومتر: | 0.6 تا 50 متر در ثانیه |
| برجسته: | اتاق آزمایش عملکرد بهره وری انرژی,اتاق آزمایش عملکرد فن های میز,IEC 60879 اتاق آزمایش عملکرد,Table Fans Performance Test Chamber,IEC 60879 Performance Test Chamber |
||

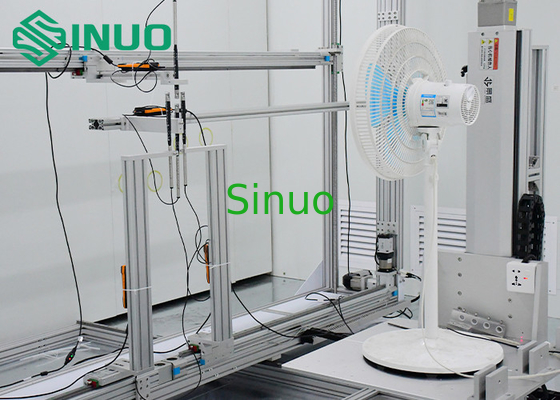

IEC 60879 تابلوی فن تابلوی فن اتاق آزمایش عملکرد بهره وری انرژی
استفاده از استانداردها:
IEC 60879-2019 "مروحان راحت و تنظیم کننده ها برای منزل و اهداف مشابه - روش های اندازه گیری عملکرد"
خلاصه سیستم:
این سیستم آزمایش می تواند پارامترهای عملکردی مانند سرعت باد، حجم هوا، سرعت فن، مصرف انرژی فن و بهره وری انرژی فن از فن های روی میز، فن های ایستاده،فن های پایه ای، و غیره ، و می تواند نمونه برداری و تجزیه و تحلیل محصولات فن ، بازرسی کیفیت محصول و تحقیق و توسعه را تحقق بخشد.
این دستگاه آزمایش ساختار یک اتاق را اتخاذ می کند. آزمایشگاه شامل یک مجموعه از دستگاه اندازه گیری حجم هوا است. اتاق آزمایش از صفحه پلی اورتان سفت 50 میلی متر ضخامت و 0.صفحه های فولادی رنگی با ضخامت 6 میلی متر در هر دو طرف برای عایق حرارتی، که اثر عایق گرمی خوبی دارد.
اتاق آزمایش دارای یک سیستم تهویه مطبوع خارجی است که برای تنظیم محیط هوا در داخل اتاق آزمایش استفاده می شود.و گرم می شود تا دمای و رطوبت در اتاق آزمایش شرایط آزمایش را برآورده کند..
اين آزمايشگاه بايد مجهز به اتاق عمل براي نگهداري کامپيوتر هاي اداري، کابينه هاي برق، کابينه هاي کنترل و منابع برق فرکانسي متغير باشد.اين خونه ميتونه با تخته ها ساخته بشه، که توسط خریدار ساخته می شود (معمولا در کنار آزمایشگاه).
این سیستم آزمایش عمدتا توسط کامپیوتر کنترل می شود. اپراتور خارج از اتاق آزمایش است و پرسنل بر روی میدان باد تاثیر نمی گذارد. آزمایش تجهیزات به طور خودکار انجام می شود،و داده های آزمایش ثبت می شود، ذخیره می شود و گزارش جریان هوا و رتبه بندی بهره وری انرژی به طور خودکار تولید می شود. این سیستم دارای مزایایی از تکرار پذیری خوب، کارایی بالا، ذخیره سازی آسان داده و غیره است.
محتوای UUT &Test
UUT
* هوادار ميز
* فن فلور
* هوادار پايگاهي
* هوادار ديواري
*هواگرم برج
* هوادار بدون تیغه
* منبع برق: AC 0 ~ 250V بدون مرحله تنظیم می شود، ± 1٪
اندازه UUT (به قطر تیغه تقسیم شده)
* فن فلز دیوار: 250 ~ 450 میلی متر
* فن ایستاده کف: 300 ~ 600 میلی متر
* فن میز: 200 ~ 450 میلی متر
محتوای آزمایش
* سرعت باد
* حجم هوا
* سرعت چرخش
* نسبت سرعت
* قدرت ورودی
* ارزش بهره وری انرژی
دقت تست
* حجم هوا: پس از نصب، انحراف بین سه نتیجه آزمایش و مقدار متوسط در حدود ± 3٪ است.
قطعات اصلی کنترل الکتریکی:
| نام دستگاه | دقت و درجه بندی |
| کابینت برق | برند: Sinuo |
| سنسور درجه حرارت و رطوبت |
برند: اتریش E + E یا معادل آن مدل:EE10 نقطه اعشاری نمایش داده شده: 0.01 °C دقت ابزار: 0.3 °C رطوبت: ± 3%RH |
| آمومومتر |
برند: تستو یا معادل آن مدل: تستو 0635 9570 محدوده:0.6 تا 50 متر در ثانیه نقطه اعشاری نمایش داده شده: 0.1m / s دقت ابزار: ± 0.2m / s + 1٪ از m.v. (0.6 ~ 40m / s) ± 0.2m / s + 2٪ از m.v. (40.1 ~ 50m / s) |
| سنسور فشار هوا | DWSP-T5W1 |
| ماژول خرید |
برند: میتسوبیشی دقت: 16 بیتی |
| ماژول بدست آوردن پارامترهای الکتریکی |
برند: یوکوگاوا مدل: WT310 دقت: 0.1% |
| کامپیوتر | HP یا DELL/ ADVANTECH |
