تست تجهیزات آزمایشگاهی لوازم الکتریکی تک ایستگاه تست مقاومت در برابر خراش سطح عایق IEC60335-1
| Test Station: | تک ایستگاه | Scratch Pressure: | 10N±0.5N یا 30N±0.5N |
| Scratch Angle: | 80-85 درجه | Scratch Spacing: | 0-50 میلی متر |
| Scratch Speed: | (20 ± 5) میلی متر در ثانیه | Test Times: | 0~9999 بار |
| High Light: | تجهیزات تست برق,تجهیزات تست هیپوت |
||

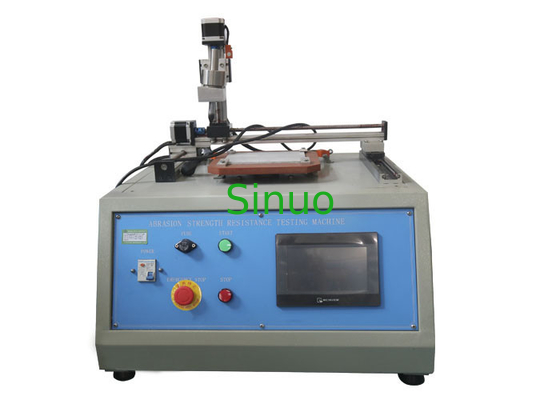

دستگاه تست کنترل PLC مقاومت در برابر خش سطح عایق عایق لوازم برقی
استانداردها و بندها:
IEC60335-1:2016 «لوازم الکتریکی خانگی و مشابه-ایمنی-بخش 1: الزامات عمومی» بند 21.2
IEC60950-1:2013 "تجهیزات فناوری اطلاعات - ایمنی - قسمت 1: الزامات عمومی" بند 2.10.8.4
نمونه ها و محدودیت ها:
قطعات عایق جامد که لمس شده اند، با تخته های چاپی پوشانده شده اند یا اجزای پوشش داده شده لوازم خانگی و مشابه
کاربرد:
برای بررسی اینکه آیا قسمت های قابل دسترس عایق جامد باید استحکام کافی برای جلوگیری از نفوذ وسایل تیز داشته باشند یا خیر استفاده می شود.
ساختار:
ساختار رومیزی، اندازه: حدود 600 × 550 × 600 (mm) W × H × D، وزن: 60 کیلوگرم
استفاده از محیط:
منبع تغذیه: AC220V±10%/50-60Hz یا مطابق با نیازهای منبع تغذیه محلی مشتری
دمای کار 0-40 درجه سانتیگراد، رطوبت 30٪ - 90٪
پارامترهای فنی:
| ایستگاه تست | تنها |
| روش کنترل الکتریکی | کنترل یکپارچه هوشمند PLC، عملکرد صفحه نمایش لمسی انسانی 7 اینچی |
| حالت رانندگی | درایو استپر موتور سه محوره اتوماتیک |
| روش بستن نمونه | با فشار دادن صفحات روی صفحه گردان نصب می شود |
| نوک گرد از پین فولادی | R0.25±0.02 میلی متر |
| مخروط پین فولادی | 40 درجه |
| سرعت خراش | 20 میلیمتر ± 5 میلیمتر بر ثانیه، میتواند از پیش تنظیم شود |
| فشار خراش | 10N±0.5N |
| فاصله بین خراش | 0-50 میلی متر، می تواند از پیش تنظیم شود |
| زمان تست | 0~9999 بار، پس از اتمام زمان های آزمایشی از پیش تعیین شده، آزمایش به طور خودکار متوقف می شود. |
| زاویه خراش | 80-85 درجه، ثابت شده توسط فیکسچر |
| صفحه گردان | قابلیت چرخش 90 درجه، با سوراخ های نصب متعدد برای نصب نمونه های مختلف |
| اختیاری | دستگاه فشار 30N±0.5N |
اصل آزمون:
سطح عایق به وسیله یک پین فولادی سخت شده خراشیده می شود که انتهای آن به شکل مخروطی با زاویه 40 درجه است.نوک آن با شعاع 0.25±0.02 میلی متر گرد شده است.پین در هر زاویه ای از 80 درجه تا 85 درجه به سمت افقی نگه داشته می شود و به گونه ای بارگذاری می شود که نیروی وارد شده در محور آن 10N±0.5N باشد.خراش ها با کشیدن پین در امتداد سطح عایق با سرعت تقریبی 20 میلی متر بر ثانیه ایجاد می شوند.دو خراش موازی ایجاد می شود.آنها به اندازه کافی از هم فاصله دارند تا تحت تأثیر یکدیگر قرار نگیرند، طول آنها تقریباً 25٪ طول عایق را پوشش می دهد.دو خراش مشابه در 90 درجه نسبت به جفت اول بدون عبور از آنها ایجاد می شود.
این دستگاه از سیستم کنترل صفحه نمایش لمسی + PLC و موتور پله ای استفاده می کند.فاصله خراش، زمان خراش و سرعت خراش را می توان از پیش تنظیم کرد.دستیابی به تست خراش در هر دو جهت با چرخش خودکار به زاویه 90 درجه آسان است.
