دستگاه تأیید صحت سنجی پیچ پلاگین بدن شکل 30 IEC60884 بند 24.10
| Standard Clause: | بند 24 IEC60884 | Test Figure: | شکل 30 |
| Test Station: | یکی | Test Sample: | پین های پلاگین |
| Plug Gauges: | با توجه به نیازهای مختلف | Clamp Unit: | یک واحد گیره پین پلاگین |
| High Light: | سوئیچ تستر استقامت,دستگاه تست عمر سوئیچ |
||

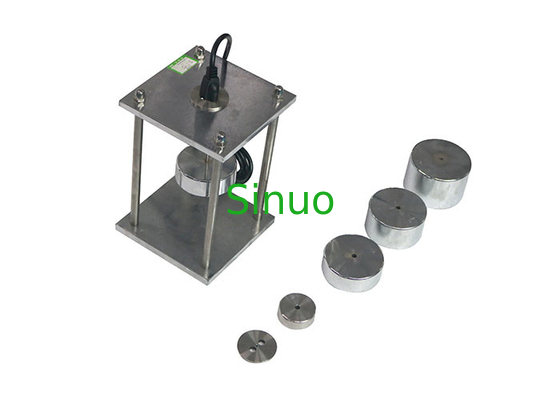

IEC 60884-1 دستگاه شماره 30 برای تأیید رفع پین ها در بدنه پلاگین
اطلاعات محصول:
دستگاه تست تأیید تثبیت پلاگین با الزامات بند IEC 60884-1 2013 بند 24.10 و شکل 30 مطابقت دارد.
پارامترهای فنی:
| ایستگاه | 1 ایستگاه |
| وزنها | 4N ، 20N ، 30N برای سوراخ های معمولی ، هر یک؛50N ، 20N با قلاب ، در هر یک |
| سنج | ارائه پلاگین 6A ، سنج پلاگین 10A ، 16 پلاگین سنج ، هر یک (مطابق با استاندارد های مختلف پلاگین) |
| اندازه سوراخ |
برای پین های مسطح ، اندازه سوراخ برابر با اندازه پین به علاوه 4/4 ± 4/4 میلی متر؛ برای پین های گرد ، اندازه سوراخ برابر با قطر پین به علاوه 6 ± 0.5 میلی متر است.(قابل تنظیم) |
| واحد گیره | واحد گیره پین پلاگین ، 1 مجموعه |
| مطابق با استاندارد است | بند 24 IEC 60884-1 2013 2013 و شکل 30 |
مراحل آزمون:
2. پلاگین روی صفحه فولادی قرار می گیرد به گونه ای که مراکز دایره هایی که پین ها را ضبط می کنند همزمان با مراکز سوراخ ها باشد.سپس پلاگین تست را در جهت محور طولی پین در سوکت قرار دهید.پس از آن ، پلاگین در دمای کابینت با دمای (2 70 70) درجه سانتیگراد قرار می گیرد ، 1 ساعت بعد ، یک نیروی کشش در داخل کابینت گرمایش اعمال می شود
3. اتصالات بستن را مطابق شکل پلاگین انتخاب کنید و آن را به طور محکم با پلاگین متصل کنید (اطمینان حاصل کنید که هنگام اعمال نیروی کششی از بین نمی رود)
4- وزن نیروی کشش را مطابق با حداکثر نیروی برداشت همانطور که در جدول 16 آورده شده است انتخاب کنید (می توان با اضافه شدن به این نتیجه رسید) ، وزن در حلقه گیره قلاب می شود ، با احتیاط برخورد کنید و تنش انفجاری ایجاد نکنید.
5- نیرو روی هر پین پلاگین به مدت 1 دقیقه اعمال می شود ، پس از آزمایش ، پلاگین مجاز به خنک شدن در دمای محیط است و باید تأیید شود که جابجایی هر پین پلاستیکی در بدنه پلاگین نباید بیش از 1 میلی متر باشد.
