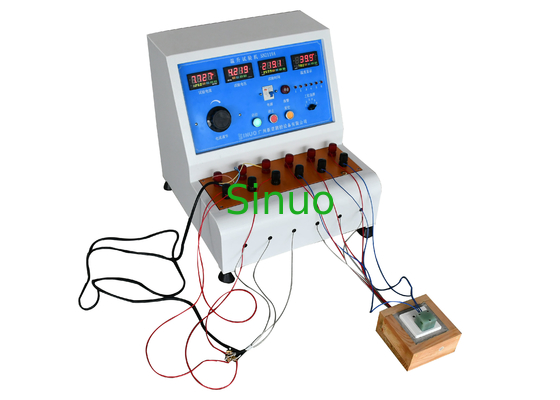

IEC 60884-1 بند 19 دستگاه تست افزایش دما سوکت پلاگین 125A
| Standard Clause: | بند 19 IEC60884 | Test Sample: | دوشاخه و پریز |
| Standard Figure: | شکل 44 | Display Mode: | نمایشگر دیجیتال |
| Working Station: | قابل تنظیم است | Test Current: | قابل تنظیم است |
| Test Voltage: | 12V پوند | Temperature Range: | 0-150 درجه سانتی گراد |
| High Light: | IEC 60884-1 دستگاه تست افزایش دما,بند 19 دستگاه تست افزایش دما |
||
IEC 60884-1 تجهیزات 19 تجهیزات تست افزایش دما سوکت پلاگین
اطلاعات محصول:
این سری از دستگاه های آزمایش افزایش دما مطابق با IEC 60884-1: 2013 بند 19 شکل 44 است و توسط بسیاری از استانداردهای آزمون مانند IEC 60998-1 ، VDE 0620 مورد نیاز است. این برای آزمایش افزایش درجه حرارت تحت عملکرد عادی در نظر گرفته شده است شاخه ها و پریزهای لوازم الکتریکی.
پارامترهای فنی:
| مورد | SN2119 | SN2119A | SN2119B |
| ایستگاه کاری | 6 | 6 | 6 |
| در حال آزمایش جریان | 0-40A | 0-125A | 50-1000A قابل تنظیم است |
| ولتاژ تست | ＜ 12 ولت | ＜ 12 ولت | 5 ولت ، 12 ولت ، 24 ولت ، 48 ولت |
| تایمر | 0-9999s صفحه نمایش دیجیتال قابل تنظیم است | 0-9999s صفحه نمایش دیجیتال قابل تنظیم است | 0-9999s صفحه نمایش دیجیتال قابل تنظیم است |
| متر اندازه گیری دما | نمایشگر دیجیتال 0-150 | نمایشگر دیجیتال 0-150 | نمایشگر دیجیتال 0-150 |
| منبع تغذیه |
220 ولت ، 50 هرتز (می تواند سفارشی شود) |
220 ولت ، 50 هرتز (می تواند سفارشی شود) |
220 ولت ، 50 هرتز (می تواند سفارشی شود) |
| استاندارد اعمال شده | IEC 60884-1 2013 | IEC 60998-1 | UL |
| آزمایش شی | پین پلاگین | اتصال دهنده | تخته مدار |
نصب نمونه:
در هنگام آزمایش پین پلاگین ، کاملا شش گروه از نمونه وجود دارد ، هنگام آزمایش پین پلاگین ، سیم های کابل پلاگین به سه گروه ترمینال در تجهیزات آزمایش افزایش دما متصل می شوند و سه عنصر گیره باید بر روی پین های پلاگین قفل شوند ، سپس نسبی ترموکوپل وارد سوراخ هر عنصر گیره می شود.هنگام آزمایش سوکت ، ابتدا سوکت در ظرف نصب متوقف می شود ، سیم های متصل شده بین ترمینال سوکت و پایانه های تجهیزات تست افزایش دما ، همچنین ترموکوپل به ترمینال های مربوط به سوکت متصل می شوند ، سپس یک پلاگین تست وارد می شود سوکت ، و شاخه تست به پایانه های مربوط به تجهیزات آزمایش افزایش دما متصل می شود.به صورت زیر نشان داده شده است:
