تجهیزات آزمایش گشتاور چرخشی لنز دوربین کنترل PLC 0.2N.m
| Control Mode: | PLC | Display Mode: | صفحه لمسی 7 اینچ |
| Test Station: | ایستگاه تک | Rotation Speed: | 10-30 بار در دقیقه |
| Weight: | 10 نانومتری | Torque: | 1.2 کیلوگرم در سانتی متر |
| Motor: | موتور پاناسونیک سروو | Clamp: | سفارشی |
| High Light: | تجهیزات تست گشتاور PLC,تجهیزات آزمایش گشتاور 0.2N.M |
||

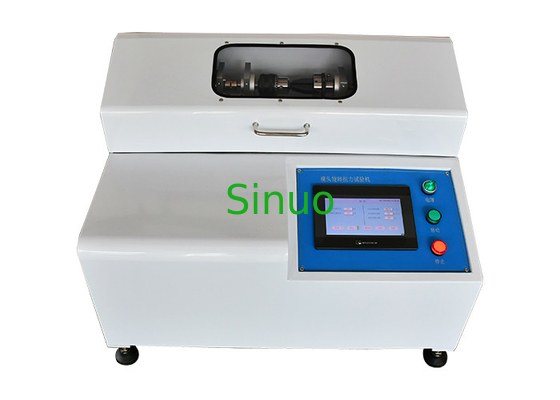

تجهیزات آزمایش گشتاور چرخشی لنز دوربین
بررسی اجمالی محصولات:
دستگاه تست کاملاً با توجه به نیازهای خاص مشتری طراحی و ساخته می شود.این موتور توسط سروو موتور پاناسونیک ، مجهز به صفحه نمایش لمسی 7 اینچی میتسوبیشی PLC رانده می شود.این یک تجهیزات اختصاصی برای تست گشتاور با آستین رشته ای لنز است.
این دستگاه تست عمدتاً برای تأیید مقاومت پیچش نخ عدسی با آستین نخ عدسی با نخ و تأیید مقاومت در برابر خستگی آن پس از چرخش معین استفاده می شود.
اصل کار:
با استفاده از سرو موتور برای ثابت کردن محل نگه داشتن لنز ، تعداد دفعات مشخص N (N = طول نخ * 10 / گام نخ) را با سرعت کمتر از 20 بار در دقیقه بچرخانید و آن را در آستین رشته مربوطه قرار دهید .این سیلندر می تواند گشتاوری بیشتر از 1.2 کیلوگرم بر سانتی متر از طریق ترکیبی از پولی ها و وزن های ثابت تحمل کند.
پارامترهای فنی:
|
نه: |
مورد |
مشخصات فنی |
|
1 |
منبع تغذیه ورودی | می تواند سفارشی شود |
|
2 |
کنترل برق | PLC |
|
3 |
عمل |
صفحه لمسی رنگی 7 اینچی |
|
4 |
راندن |
سروو موتور پاناسونیک |
|
5 |
ایستگاه تست |
1 |
|
6 |
چرخه چرخش در خلاف جهت عقربه های ساعت | 0-999999 ، می تواند از پیش تعیین شده باشد |
|
7 |
سرعت دوران | 10-30 چرخه در دقیقه |
|
8 |
مشخصات نخ آستین | ارائه شده توسط مشتری |
|
9 |
قطر ثابت آستین | 40 میلی متر (شعاع چرخ گشتاور 20 میلی متر است) |
|
10 |
وزن برای گشتاور | 10N (رسیدن به گشتاور 0.2 نیوتن متر ، بزرگتر از 1.2 کیلوگرم در سانتی متر) ، وزن های دیگر را می توان سفارشی کرد |
|
11 |
نوع ثابت |
دو نوع بست خارجی و بست پین ، سختی ≥HRC28 ، صافی بالاتر از Ra3.2 ، مناسب برای نمونه هایی با حداکثر قطر خارجی کمتر از 40 میلی متر |
1. انتهای آستین با شافت آستین کشویی spline مطابقت داده شده است تا اطمینان حاصل شود که جهت محوری می تواند آزادانه حرکت کند ، مطابق با موقعیت پیچ و پیچ پیچ.
2. لنز: برای حلقه بیرونی بست بدون شکاف کارت ، عرض نقطه بست 1 میلی متر است.برای لنزهای دارای شکاف کارت ، آن را مستقیماً در شکاف کارت قرار دهید.سختی ثابت≥HRC28 ، پایان صاف بالاتر از Ra3.2 است.
