IEC 60884-1 دستگاه تست انحراف پایانه های بدون پیچ 100A

مقدار تولیدی:	1 ست
قیمت:	قابل مذاکره
بسته بندی استاندارد:	کیس تخته سه لا صادرات استاندارد
دوره تحویل:	30 روز
روش پرداخت:	L / C ، T / T
ظرفیت تامین:	20 مجموعه در ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع

نام تجاری

Sinuo

گواهی

Calibration Certificate(cost additional )

شماره مدل

SN2112

نمونه آزمون:

پایانه های بدون پیچ

محتوای تست:

انحراف و افت ولتاژ

زاویه انحراف:

0-360 درجه

نیروی انحراف:

0.25N ، 0.5N ، 1.0N

جهت انحراف:

12 جهت

تست جریان:

Max. حداکثر 100A 100A

استاندارد و بند:

IEC60884 بند 12.3.12

شکل استاندارد:

شکل 12

برجسته کردن:

دستگاه تست انحراف ترمینال 100A

دستگاه تست انحراف ترمینال IEC 60884-1

دستگاه تست انحراف ترمینال بدون پیچ

توضیحات محصول

IEC 60884-1 دستگاه تست انحراف پایانه های بدون پیچ

این دستگاه مطابق با بند 12.3.12 IEC 60884-1: 2013 و شکل 12 است ، برای استفاده در بررسی اینکه آیا پایانه های بدون پیچ که هادی جامد سفت و سخت متصل هستند ، حتی اگر در هنگام نصب عادی منحرف شده باشد ، استفاده می شود.انحراف از هادی و اندازه گیری افت ولتاژ ، برای بررسی ظرفیت بستن ترمینال بدون پیچ و عملکرد تماس.

دستگاه برای کار آسان است ، جریان بار قابل تنظیم است ، نمونه ثابت با توجه به الزامات استاندارد تولید می شود.

پارامترهای فنی:

نام پارامترها	داده های پارامتر
زاویه انحراف	0-360 درجه (یک نشانگر زاویه در دستگاه وجود دارد)
جهت انحراف	در هر یک از 12 جهت با 30 درجه 3 درجه با یکدیگر متفاوت است (انحراف دستی)
نیروی انحراف	0.25N ، 0.5N ، 1.0N
جهت اعمال شده را اعمال کنید	عمود بر هادی بدون انحراف
جریان آزمایش	حداکثر 100A
تجهیزات جانبی	گیره های ورودی ولتاژ و گیره های خروجی جریان
منبع تغذیه	نیازهای منبع تغذیه محلی مشتری را مطابقت دهید

نصب نمونه:

1. دو هادی جامد پوست لایه ای عایق (حدود 150 میلی متر) به طور جداگانه در هر دو انتهای پایانه های بدون پیچ قرار می گیرند.

2. ترمینالهای بدون پیچ را در قسمت ثابت قرار دهید ، عمود هادی باید با مرکز پایه همزمان شود.هادی فوقانی از سوراخهای صفحه نیرو عبور می کند ، هادی پایین نباید کف را لمس کند ، سپس قسمتهای انتهایی را محکم کنید.
3. دسته بست ستون پشتیبانی را باز کرده و میلگرد را به سمت بالا و پایین حرکت دهید ، به طوری که فاصله انتهای ترمینال تا صفحه نیرو 100 میلی متر باشد.تیرآهن باید به صورت افقی نگه داشته شود.

4. گیره قرمز خروجی جریان تستر افت ولتاژ روی هادی فوقانی گیره می شود و گیره قرمز ورودی اندازه گیری افت ولتاژ در موقعیت نزدیک ترمینال بست می شود ، سپس وزن را آویزان می کنیم.

5. در هادی پایین گیر می شود ، و گیره سیاه ورودی اندازه گیری افت ولتاژ در موقعیت نزدیک ترمینال بست می شود.

6. چرخان پایه را بچرخانید ، هر چرخش 30 درجه است ، نقطه شروع باید جایی باشد که هادی در حالت طبیعی باشد.

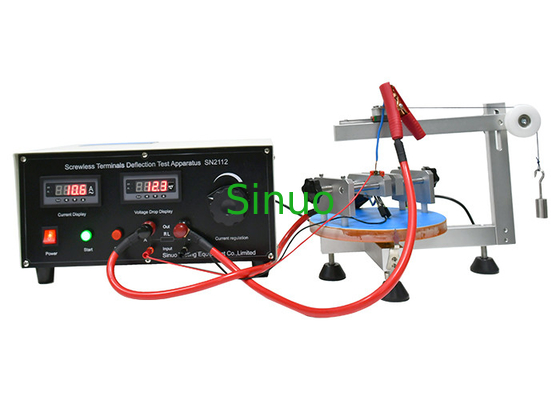

IEC 60884-1 دستگاه تست انحراف پایانه های بدون پیچ 100A 0
