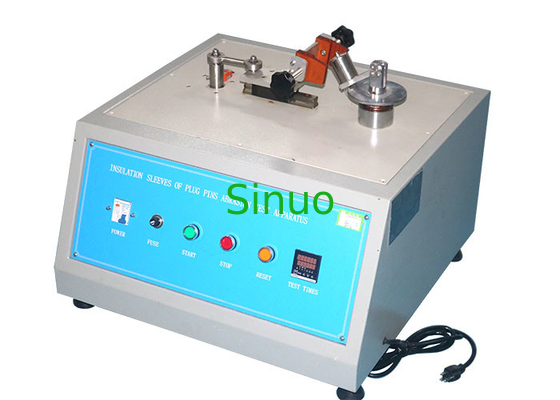

IEC 60884 13A پلاگین عایق آستین سایش مقاومت تستر 4N Force
| Standard Clause: | IEC60884 بند 24.7 | Test Figure: | شکل 28 |
| Test Stations: | یک (قابل سفارشی سازی) | Abrasion Rate: | 30 حرکت در دقیقه |
| Test Weight: | 4N | Test Stroke: | 9 میلی متر |
| High Light: | تستر مقاومت در برابر سایش آستین عایق,تستر مقاومت در برابر سایش آستین 4N Force,تستر مقاومت در برابر سایش آستین IEC 60884 |
||
IEC 60884 13A پلاگین عایق آستین سایش مقاومت تستر 4N Force
استانداردها
IEC 60884-1: 2006 "دوشاخه ها و پریزها-پریزها برای مصارف خانگی و مشابه-قسمت 1: الزامات عمومی" بند 24.7 و شکل 28.
BS 1363-1-2012 "شاخه ها ، پریزها ، آداپتورها و واحدهای اتصال 13A قسمت 1: مشخصات فیش های قابل شارژ و غیرقابل تحمل 13A شکل 9.
کارایی
فرکانس خراش این دستگاه آزمایشی 30 بار در دقیقه است و بازگشت و بازگشت به ترتیب یک بار ثبت می شود.تعداد آزمایش ها می تواند 0-999999 بار برسد ، تعداد آزمایش ها را می توان تنظیم و تنظیم کرد.ضربه کار 9 میلی متر و آستین عایق خراشیده 7 میلی متر است.بار فشار 4N ، قطر سیم تراش 1 میلی متر و طول موثر 6 میلی متر است
ساختار
این شامل یک تیر افقی و یک صندلی ثابت با حرکت خطی است.انتهای تیر مجهز به سر U شکل است که توسط یک سیم فولادی کوتاه با قطر 1 میلی متر خم شده است (دو نقطه U شکل به صورت عمودی بر روی تیر ثابت شده است).لبه پایینی سیم فولادی به شکل u یک قسمت مستقیم 6 میلی متری است.سیم فولادی نوع U با لبه زیرین مستقیم 6 میلی متر بر روی آستین عایق پیچ فشرده می شود و موتور صندلی را با پیچ برای حرکت متقابل حرکت می دهد ، به طوری که اصطکاک بین سیم فولادی و نمونه عایق پیچ پیچ می شود. آزمایش شده
محدوده نمونه ، استفاده ، اصل ، ساختار و محیط استفاده
| نمونه ها و محدودیت ها | غلاف عایق برای پین پلاگین |
| اهداف آزمایش | برای آزمایش مقاومت سایش آستین عایق پین پلاگین مناسب است |
| اصل آزمون از | با استفاده از مکانیزم غیرعادی درایو موتور برای دستیابی به تراشیدن رفت و برگشتی ژاکت چفت |
| ساختار و مشخصات تجهیزات | این شامل یک تیر افقی و یک صندلی ثابت با حرکت خطی است.انتهای تیر مجهز به سر U شکل است که توسط یک سیم فولادی کوتاه با قطر 1 میلی متر خم شده است (دو نقطه U شکل به صورت عمودی بر روی تیر ثابت شده است).لبه پایینی سیم فولادی به شکل u یک قسمت مستقیم 6 میلی متری است.سیم فولادی نوع U با لبه زیرین مستقیم 6 میلی متر بر روی آستین عایق پیچ فشرده می شود و موتور صندلی را با پیچ برای حرکت متقابل حرکت می دهد ، به طوری که اصطکاک بین سیم فولادی و نمونه عایق پیچ پیچ می شود. آزمایش شدهابعاد تجهیزات: حدود 600 × 600 × 500 (میلی متر) W × D × H ، وزن تجهیزات: 70 کیلوگرم |
| استفاده از محیط | منبع تغذیه: AC220V ± 10//50-60Hz ، دمای کار 0-40 ℃ رطوبت 30--90؛ ؛ |
