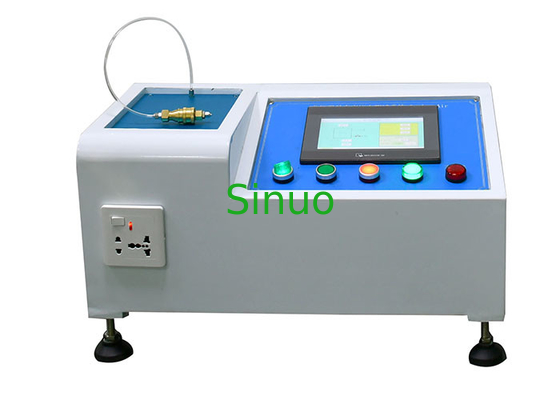

سیستم تست فشار خلاء دستگاه های فشار منفی تک ایستگاهی IEC60335
| Applied Standard: | IEC 60335-2-113 | Test Sample: | لوازم آرایشی و بهداشتی |
| Test Stations: | 1 | Control Method: | PLC |
| Display Method: | صفحه نمایش لمسی 7 اینچی | Vacuum Method: | خودکار |
| Vacuum Box Size: | Ф50×100 میلی متر | Sample Connection Method: | به صورت دستی مهر و موم شده است |
| Electrical control method: | کنترل یکپارچه هوشمند PLC | Warranty: | یک سال |
| High Light: | سیستم تست فشار خلاء لوازم خانگی,سیستم تست فشار خلاء IEC 60335,سیستم تست فشار خلاء PLC |
||
سیستم تست فشار خلاء فشار منفی IEC60335 برای محرک های الکتریکی پوست
بررسی اجمالی محصولات:
این سیستم تست فشار خلاء فشار منفیبرای لوازم مراقبت زیبایی مطابق با IEC 60335-2-113: 2016 است. برای تأیید فشار خلاء هوای خروجی دستگاه هایی با عملکرد خلاء یا فشار منفی در محرک های الکتریکی پوست مناسب است و نباید بیشتر از فشار خلاء مورد نیاز باشد. استاندارد محافظت از بدن انسان در برابر آسیب
پارامترهای فنی:
| ایستگاه تست | تک ایستگاه |
| روش کنترل الکتریکی | کنترل یکپارچه هوشمند PLC، عملکرد رابط لمسی انسان و ماشین رنگی 7 اینچی |
| اندازه جعبه جاروبرقی | Ф50×100 میلی متر |
| روش خواندن فشار خلاء | داده های بلادرنگ توسط سنسور فشار دیفرانسیل خوانده می شود و بر روی صفحه نمایش لمسی نمایش داده می شود، سپس سیستم به طور خودکار پس از رسیدن به یک ثبات، قضاوت واجد شرایط را انجام می دهد. |
| روش اتصال نمونه | اتصال مشترک مهر و موم شده، دو پیکربندی استاندارد، قابل تعویض |
| فرآیند عملیات | پارامتر فشار خلاء روی 75.0 کیلو پاسکال از پیش تنظیم شده است، پورت مکش نمونه با یک اتصال مهر و موم شده وصل شده و برق نمونه روشن می شود.هنگامی که محدوده نوسان درجه خلاء کمتر از مقدار تنظیم شده باشد، سیستم به طور خودکار قضاوت واجد شرایط یا غیرمجاز را انجام می دهد، چراغ نشانگر مربوطه روشن می شود.سپس جعبه خلاء به طور خودکار با جو پر می شود، نمونه از تجهیزات آزمایش خارج می شود، آزمایش کامل می شود. |
| پیکربندی سیستم |
بخش کنترل الکترونیکی: Mitsubishi PLC با ماژول، صفحه نمایش لمسی رنگی Weinview 7 اینچی، رله Omron، سوئیچ Chint و غیره. قسمت پنوماتیک: سنسور فشار دیفرانسیل کنترل شده Meacon، شیر برقی Airtac، خط لوله، اتصال و غیره. بخش مکانیکی: جعبه خلاء فولادی ضد زنگ با سفتی بالا، دستگاه یکپارچه |
| نمودار اصل تست |  |
اصل کار:
از یک گیج خلاء برای نظارت بر تغییر فشار جعبه خلاء حجم نامی و اندازه گیری نیروی مکش دستگاه استفاده می کند.
فرآیند عملیات
پارامتر فشار خلاء روی 75.0 کیلو پاسکال از پیش تنظیم شده است، پورت مکش نمونه با یک اتصال مهر و موم شده وصل شده و برق نمونه روشن می شود.هنگامی که محدوده نوسان درجه خلاء کمتر از مقدار تنظیم شده باشد، سیستم به طور خودکار قضاوت واجد شرایط یا غیرمجاز را انجام می دهد، چراغ نشانگر مربوطه روشن می شود.سپس جعبه خلاء به طور خودکار با جو پر می شود، نمونه از تجهیزات آزمایش خارج می شود، آزمایش کامل می شود.
