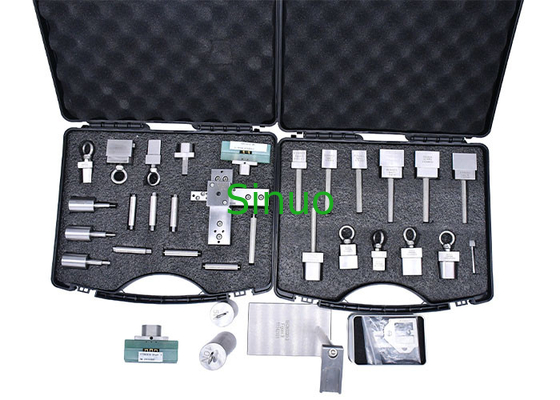

IEC60320 کوپلهای خانگی گیجهای آزمایش معمول مورد نیاز عمومی
| Applied standards: | IEC60320-1&IEC60320-3 | Withdrawal force gauge: | C8: قطر 2.32 میلی متر، 1.5 نیوتن |
| High Light: | گیجهای تست معمولی کوپلهای خانگی,گیجهای تست معمول IEC60320 |
||
IEC60320 کوپلهای خانگی گیجهای آزمایش معمول مورد نیاز
استانداردها و بندها:
گیج های اندازه گیری توسط IEC60320-1 و IEC60320-3 مورد نیاز هستند.
پارامترهای فنی:
| شماره: | شکل شماره | نام | QTY/PC |
| 1 | شکل 4 | 6.5 "GO" - سنج برای اتصالات مطابق با ورق استاندارد C7 | 1 |
| 2 | شکل 5 | 6.6 گیج "GO" برای اتصالات ورودی جانبی مطابق با ورق استاندارد C7 | 1 |
| 3 | شکل 7 | 6.8 گیج "NOT-GO" برای اتصال دهنده ها مطابق با ورق های استاندارد C1، C5 و C7 | 1 |
| 4 | شکل 8 | 6.9 سنج "NOT-GO" برای اتصالات مطابق با ورق های استاندارد C1 و C7 | 1 |
| 5 | شکل 9 |
6.10 تیغه برای بررسی مقاومت در برابر تغییر شکل قسمت جلویی اتصال دهنده به ورق استاندارد C7 |
1 |
| 6 | شکل 10 | 6.11 گیج "NOT-GO" برای ورودی های دستگاه مطابق با ورق های استاندارد C8، C8A و C8B | 1 |
| 7 | شکل 14 | 6.15 گیج "GO" برای اتصالات مطابق با ورق استاندارد C13 | 1 |
| 8 | شکل 15 | 6.16 سنج "NOT-GO" برای اتصالات مطابق با ورق های استاندارد C13 و C17 | 1 |
| 9 | شکل 16 | 6.17 گیج "GO" برای ورودی های لوازم خانگی مطابق با ورق های استاندارد C14، C16 و C18 | 1 |
| 10 | شکل 24 | 6.25 سنج "NOT-GO" برای اتصال دهنده ها مطابق با ورق های استاندارد C13، C15 و C17 | 1 |
| 11 | شکل 27 | 6.28 گیج "GO" برای پریزهای لوازم خانگی مطابق با ورق استاندارد F | 1 |
| 12 | شکل 31 |
6.32 سنج برای بررسی فاصله از وجه درگیر کانکتورها و پریزهای دستگاه تا اولین نقطه تماس |
1 مجموعه |
| 13 | نیروی سنج خروجی | ورودی دستگاه تست در ورق استاندارد: C8 | 1 |
| 14 | نیروی سنج خروجی | ورودی دستگاه تست در ورق استاندارد: C8A | 1 |
| 15 | نیروی سنج خروجی | ورودی دستگاه تست در ورق استاندارد: C8B | 1 |
| 16 | سنج نیروی خروجی | ورودی دستگاه تست در ورق استاندارد: C8C | 1 |
| 17 | نیروی سنج خروجی | ورودی دستگاه تست در ورق استاندارد: C14 | 1 |
| 18 | سنج نیروی خروجی | C8: قطر 2.32 میلی متر، 1.5 نیوتن | 1 |
| 19 | نیروی سنج خروجی | C14: 3.9mm x 1.95mm، 1.5N | 1 |
| 20 | نیروی سنج خروجی | C14: 3.9mm x 1.95mm، 1.5N (پایه زمین) | 1 |
| 21 | سنج نیروی خروجی | کانکتور را در ورق استاندارد C با حداکثر ابعاد وصل کنید | 1 |
| 22 | سنج نیروی خروجی | کانکتور را در ورق استاندارد E با حداکثر ابعاد وصل کنید | 1 |
| 23 | سنج نیروی خروجی | کانکتور را در ورق استاندارد C با حداقل ابعاد وصل کنید | 1 |
| 24 | سنج نیروی خروجی | کانکتور را در ورق استاندارد E با حداقل ابعاد وصل کنید | 1 |
1. لطفاً به شکل دستگاه آسیب نرسانید (مانند خراشیدگی، خم شدن و غیره).
2. جلوگیری از گرد و غبار و رطوبت محیط، به منظور جلوگیری از اکسیداسیون بر دقت ابعاد تاثیر می گذارد.
3. روغن ضد زنگ را به طور منظم اضافه کنید.
