IEC60068-2-75 تست محیطی مورد نیاز دستگاه کالیبراسیون برای چکش فنری
| Applied Standard: | IEC60068-2-75 و غیره | Minimum Scale: | 0.01J |
| Repeat Accuracy: | ± 0.01 ژول | Test Range: | 0-2J، حداکثر 2J قابل اندازه گیری |
| Outer Dimeter of Guide Groove: | 51 میلی متر | Pendulum Energy Loss: | <0.002j |
| Brand Name: | Sinuo | Warranty Time: | یک سال |
| High Light: | دستگاه کالیبراسیون EC60068-2-75,دستگاه کالیبراسیون تست محیطی,دستگاه کالیبراسیون چکش فنری |
||
IEC60068-2-75 تست محیطی مورد نیاز دستگاه کالیبراسیون برای چکش فنری
اطلاعات محصول:

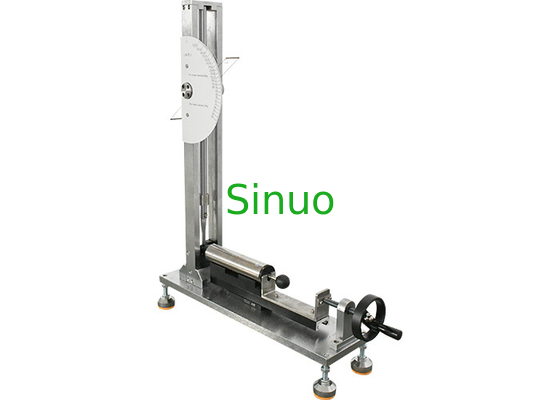

دستگاه کالیبراسیون برای دستگاه تست چکش فنری مطابق با الزامات استاندارد IEC60068-2-75:1997 ضمیمه B طراحی و ساخته شده است.،IEC60068-2-63:1997 پیوست A و غیره
این دستگاه برای تشخیص انرژی ضربه تستر چکش اسپیرینگ استفاده می شود.
هنگامی که چکش فنر رها می شود، بر روی میله آونگ روی دستگاه کالیبراسیون ضربه می زند و میله آونگ نشانگر را به بالاترین موقعیت میله آونگ که انرژی ضربه گیر فنر است هدایت می کند.برای ثبت مقدار انرژی ضربه، موقعیت مشخص شده توسط اشاره گر را بررسی کنید.
پارامترهای فنی:
| حداقل مقیاس | 0.01J |
| دقت تکرار | ± 0.01J |
| دامنه | 0-2J، حداکثر 2J قابل اندازه گیری |
| قطر بیرونی شیار راهنما | 51 میلی متر |
| اتلاف انرژی آونگ | <0.002j |
| ماشه سکته مغزی | > 30 میلی متر |
| وزن | ست وزن مس 1 قطعه (2J) |
مراحل عملیات
- 4 فوت دستگاه کالیبراسیون را تنظیم کنید، حباب افقی در موقعیت مرکزی قرار دارد، به طوری که دستگاه کالیبراسیون در حالت افقی باشد.
- یک آستین مسی و یک فیکسچر رها کننده را با توجه به انرژی ضربه انتخاب کنید.چکش ضربه ای 2J باید با یک پوشش وزن مسی پوشانده شود و دهانه فیکسچر آزاد کننده گسترده است.چکش ضربه ای زیر 2J باید پوشش وزن مسی را جدا کند و انتخاب کنید که دهانه گیره باریک آزاد شود.
- چرخ دستی را بچرخانید تا پایه را به عقب برگردانید، چکش ضربه فنری را بارگیری کنید و آن را روی صندلی قرار دهید.
- آونگ را بدون تکان دادن در حالت عمودی نگه دارید و نشانگر را به حالت 0 حرکت دهید.
- دستی چرخ دستی را بچرخانید تا چکش ضربه فنر به جلو حرکت کند.هنگامی که به محل اتصال چکش ضربه فنر حرکت می کند، چکش ضربه فنر آزاد می شود و سر چکش به میله آونگ برخورد می کند تا نشانگر را به چرخش سوق دهد.وقتی میله آونگ به عقب برگشت، میله آونگ را با دست نگه دارید تا از برخورد میله آونگ با چکش ضربه فنر به عقب جلوگیری کنید.
- مقیاس مربوط به نشانگر را بخوانید تا ببینید آیا با علامت چکش ضربه فنر مطابقت دارد یا خیر، برای اطمینان از دقت، 3 بار تکرار کنید.
پیکربندی
| شماره: | نام | واحد | تعداد | تذکر دهید | |
| 1 | دستگاه اصلی | دستگاه کالیبراسیون برای تستر چکش فنری | تنظیم | 1 | |
| 2 | تجهیزات جانبی | پوشش وزن مس | کامپیوتر | 1 | |
| گیره را رها کنید | کامپیوتر | 1 | |||
| 3 | سند | راهنمای کاربری | کپی
