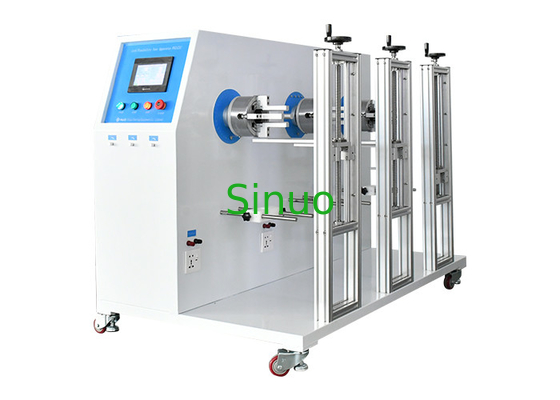

دستگاه تست عملکرد انعطاف پذیری سیم سه ایستگاه IEC60335
| Standard: | IEC60335 یا سفارشی | Rotation angle: | 0-360 درجه |
| Rotation speed: | 0~60 دور در دقیقه | Test times: | 0~999999 بار |
| Max. capacity: | هر ایستگاه 25 کیلوگرم | Output value: | DC 0~30V قابل تنظیم، 0~20A قابل تنظیم |
| Test station: | 3 ایستگاه سنکرون | Load weights: | 5N*3،10N*3، 20N*3، 200N*3 |
| High Light: | دستگاه تست عملکرد انعطاف پذیری سیم,دستگاه تست عملکرد بند ناف سه ایستگاه |
||
دستگاه تست عملکرد انعطاف پذیری سیم سه ایستگاه IEC60335
استاندارد و بند:
تستر عملکرد انعطاف پذیری سیم برق طبق استاندارد IEC60335 و با توجه به نیازهای خاص مشتری و غیره طراحی و تولید شده است.
اصل و ساختار تجهیزات:
نمونه تست: سیم لوازم خانگی کوچک (مانند قهوه جوش، اتو برقی، توستر، لامپ و غیره) و کابل انعطاف پذیر دوشاخه های غیر قابل سیم کشی و پریزهای قابل حمل غیر قابل سیم کشی و غیره.
ویژگی: دستگاه تست با کنترل الکتریکی PLC، سیستم عملیات هوشمند صفحه نمایش لمسی رنگی 7 اینچی سازگار است.سروو موتور کنترل زاویه تست، وسایل سفارشی، گیج چرخش مرکزی، زوایای خمش قابل تنظیم، گیره های قوی سمت راست برای ثابت کردن نمونه ها و مقاومت در برابر گشتاور موتور، با منبع تغذیه DC 0~30V و 0~20A قابل تنظیم.زمان تست (حداکثر 999999 بار)، سرعت تست و زوایای تست را می توان از پیش تنظیم کرد.دارای عملکرد تشخیص جریان الکتریکی است، پایانه هایی در صفحه پایین تجهیزات وجود دارد که می تواند به دستگاه منبع تغذیه خارجی (در صورت نیاز توسط کاربر تهیه شده) وصل شود تا نمونه ها را در طول آزمایش روشن کند.
پارامترهای فنی:
| زاویه خم شدن یا چرخش | 0-360 درجه، می تواند از پیش تنظیم شده و بر روی صفحه نمایش لمسی نمایش داده شود |
| سرعت خم شدن یا چرخش | 0~60 دور در دقیقه، می تواند از پیش تنظیم شده و بر روی صفحه نمایش لمسی نمایش داده شود |
| زمان تست | 0 ~ 999999 بار، می تواند از پیش تنظیم شده و بر روی صفحه نمایش لمسی نمایش داده شود |
| ورودی برق | 120 ولت، 60 هرتز |
| کنترل | کنترل قابل برنامه ریزی PLC |
| راندن | سروو موتور |
| عمل | عملکرد هوشمند صفحه نمایش لمسی 7 اینچی |
| حداکثرظرفیت حمل | هر ایستگاه 25 کیلوگرم |
| ولتاژ و جریان خروجی |
DC 0~30V قابل تنظیم، 0~20A قابل تنظیم |
| زنگ تشخیص فعلی | می توان آستانه ای را برای جریانی که تجهیزات متوقف می شود تنظیم کرد |
| ایستگاه تست | 3 ایستگاه سنکرون |
| فیکسچر سمت چپ |
وسایل مدولار، 3 مجموعه
عکس بالا فقط برای مرجع |
| فیکسچر سمت راست |
گیره های قوی 3 ست
عکس بالا فقط برای مرجع |
| وزنه های بارگذاری | 5N*3،10N*3، 20N*3، 200N*3 |
توجه ویژه
با توجه به خطای مکانیکی اجتناب ناپذیر، پس از اتمام هر آزمایش، فیکسچر چرخش به طور خودکار به مبدأ باز می گردد، یک خطای بسیار کوچک وجود خواهد داشت.اگر نشانگر فیکسچر چرخشی باید به طور دقیق روی موقعیت 0 درجه صفحه باشد، می توان موقعیت شروع را مجدداً تعیین کرد.
در طول تست، سرعت خم شدن را می توان در زمان واقعی روی صفحه لمسی تغییر داد و باید در نظر گرفت که آیا در هنگام تغییر استانداردهای تست را برآورده می کند یا خیر.
در طول آزمایش، زاویه خم شدن را نمی توان روی صفحه لمسی در زمان واقعی تغییر داد.اگر نیاز به تغییر زاویه خم شدن در زمان واقعی دارید، باید دکمه [مکث] را فشار دهید.در این زمان، شمارش متوقف می شود، و سپس دکمه [Homing] را فشار دهید تا فیکسچر چرخشی به موقعیت شروع بازگردد.پس از تنظیم مجدد مقدار زاویه، دکمه [Start] را فشار دهید، دستگاه چرخش با تغییر مقدار زاویه خمش دوباره شروع به چرخش میکند و شمارش همچنان در مقدار شمارش مکث اولیه جمع میشود.
نگهداری
1. قبل از هر آزمایش، بررسی کنید که آیا اجزای هر فیکسچر شل هستند یا خیر.
2. قبل از هر آزمایش، بررسی کنید که آیا پریز برق هر بار آسیب دیده است یا خیر.
3. قبل از هر آزمایش، فیکسچر چرخش را با سرعت دستی اجرا کنید تا ببینید آیا چرخش طبیعی است یا خیر.
عیب یابی
1. کلید POWER را روشن کنید و چراغ نشانگر روشن نمی شود: ولتاژ منبع تغذیه را بررسی کنید، بررسی کنید که آیا فیوز سوخته است و آن را تعویض کنید.
بررسی کنید که آیا چراغ نشانگر آسیب دیده است و آن را تعویض کنید.
2. صفحه لمسی روشن نمی شود: بررسی کنید که منبع تغذیه داخلی DC24V طبیعی است یا خیر، بررسی کنید که آیا منبع تغذیه DC DC24V است یا خیر و آن را تعویض کنید.اگر منبع تغذیه عادی باشد، صفحه لمسی آسیب دیده است، تعمیر یا تعویض کنید.
3. فشار دادن دکمه های صفحه لمسی نامعتبر است و اعداد نمایش داده نمی شوند: بررسی کنید که آیا خط داده ای که بین صفحه لمسی و PLC متصل می شود شل است یا خیر.
4. منبع تغذیه بار خروجی ولتاژ ندارد: سوکت را بررسی کنید و بیمه را بررسی کنید.
5. فیکسچر چرخش با فشار دادن دکمه شروع حرکت نمی کند: آیا دکمه توقف اضطراری فشار داده می شود.ربات در موقعیت اصلی قرار ندارد.
6. موتور میچرخد اما فیکسچر چرخش نمیچرخد: بررسی کنید که آیا کانکتور شافت خروجی موتور شل است و بررسی کنید که آیا تسمه انتقال قطع شده یا خیلی شل است.
7. صدا در حین چرخش رخ می دهد: وضعیت هر یاتاقان را بررسی کنید.سرعت [زمان خم شدن/دقیقه] را تنظیم کنید که خیلی زیاد یا خیلی کم باشد، مطابق با استاندارد تست بازنشانی کنید.
